Jacobi方法中的坐标对数标度图

Question

我必须用Jacobi，Gauss和SOR方法来求解Ax=b，我们使用分解A=M。

例如，对于Jacobi方法，我们使用M=diag(A)和N=M-A。

我编写了一个函数

jacobi(A,b,Imax,err,x0)

对于矩阵A，列向量b，最大迭代次数Imax，容差误差，用于Jacobi方法。我用了一个“停止测试”

哪里

是步骤k处的“残差”。

这是我的代码：

import numpy as np
import scipy.linalg as la

def jacobi(A,b,Imax,eps,x0):
    M=np.diag(np.diag(A))
    N=M-A
    r=np.dot(A,x0)-b
    x=x0
    i=0
    err=1+eps
    res=[]
    while ((i<Imax) and ((la.norm(r))>=eps)):
        x=np.dot(np.dot((la.inv(M)),N),x)+np.dot((la.inv(M)),b)
        r=np.dot(A,x)-b
        err = la.norm(r,2)
        res.append(err)
        i=i+1
    return (x,i,res)

而测试：

A=np.array([[2,0,0],[4,5.4,0],[7,8,9]])
x0=np.array([[1],[1],[1]])
b=np.array([[20],[8],[7]])
print(jacobi(A,b,1000,10**(-3),x0))

现在，我必须在一个图(序数的对数标度)上表示这些值。

在n的函数中

我只想知道如何用对数表示图形？我是Python的初学者，我不知道如何表示一个图.我试着说清楚，抱歉我的英语不好.

Answer 1

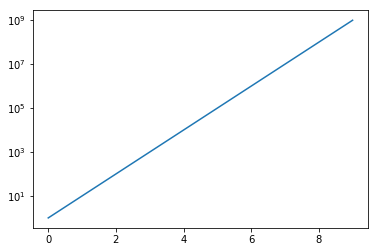

下面是一些虚拟值的日志图

import matplotlib.pyplot as plt
import numpy as np

j = np.power(10,range(10))    # <--- here use your computed values instead

plt.plot(j)
plt.yscale('log')
plt.show()

​

​

如果您想要日志，也可以设置xscale。
