音符/图像中的OpenCV节点检测

Question

我正在做一个项目，在这个项目中，我需要从音壁的线条中检测出音乐元素，而且我知道什么是“持续时间”()--一个音符元素有(quarter, octet, etc)，我知道如何检测音符的中心--head，这样我就可以根据它在横梁线上的位置来找出音符的是什么。

我的问题是我不知道该从哪里开始。我正在考虑一些template-matching，使用完整的和空的椭圆作为模板，使用元素Mat作为源。

有没有人有更好和最优的解决方案？

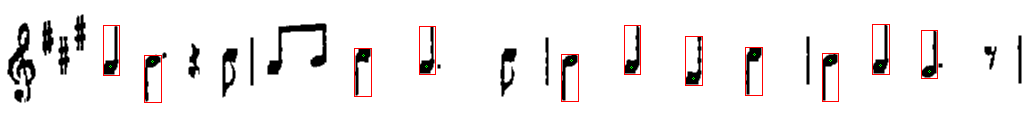

元素Mats的示例，我想在其中找到注释头：

​

或

或

​

项目在GitHub上进行，如果有人感兴趣，https://github.com/AmbroziePaval/OMR

Answer 1

尝试使用基于倒角的距离变换转换找到点的中心。该算法对图像进行2次传递，计算每个目标像素到最近边缘的距离。目标的中心点将是指定的最大距离点。

Answer 2

每次对一个元素(注意事项)使用模板匹配实现。

示例搜索所有的季度并绘制绿色的中心点。

​

​

代码：

public Point getAproximateCenterNoteHeadPoint(Mat noteMat) {
    noteMat.convertTo(noteMat, CvType.CV_32FC1);

    Mat fullNoteHeadMat = Imgcodecs.imread(DatasetPaths.FULL_HEAD_TEMPLATE.getPath());
    if (fullNoteHeadMat.channels() == 3) {
        Imgproc.cvtColor(fullNoteHeadMat, fullNoteHeadMat, Imgproc.COLOR_BGR2GRAY);
    }
    fullNoteHeadMat.convertTo(fullNoteHeadMat, CvType.CV_32FC1);

    Mat result = new Mat();
    result.create(noteMat.width(), noteMat.height(), CvType.CV_32FC1);
    double threshold = 0.7;

    Imgproc.matchTemplate(noteMat, fullNoteHeadMat, result, Imgproc.TM_CCOEFF_NORMED);
    Imgproc.threshold(result, result, threshold, 255, Imgproc.THRESH_TOZERO);

    Core.MinMaxLocResult minMaxLocResult = Core.minMaxLoc(result);
    if (minMaxLocResult.maxVal > threshold) {
        Point maxLoc = minMaxLocResult.maxLoc;
        return new Point(maxLoc.x + fullNoteHeadMat.width() / 2, maxLoc.y + fullNoteHeadMat.height() / 2);
    }
    return null;
}

Answer 3

正如@Alexander Reynolds在问题的评论中所建议的那样，一次对所有元素使用模板匹配来实现：

public List<Point> findAllNoteHeadCenters(Mat imageMat, List<Rect> elementRectangles) {
    imageMat.convertTo(imageMat, CvType.CV_32FC1);

    Mat fullNoteHeadMat = Imgcodecs.imread(DatasetPaths.FULL_HEAD_TEMPLATE.getPath());
    if (fullNoteHeadMat.channels() == 3) {
        Imgproc.cvtColor(fullNoteHeadMat, fullNoteHeadMat, Imgproc.COLOR_BGR2GRAY);
    }
    fullNoteHeadMat.convertTo(fullNoteHeadMat, CvType.CV_32FC1);

    Mat result = new Mat();
    result.create(imageMat.width(), imageMat.height(), CvType.CV_32FC1);
    double threshold = 0.75;

    Imgproc.matchTemplate(imageMat, fullNoteHeadMat, result, Imgproc.TM_CCOEFF_NORMED);
    Imgproc.threshold(result, result, threshold, 255, Imgproc.THRESH_TOZERO);

    List<Point> centers = new ArrayList<>();
    Set<Rect> foundCenterFor = new HashSet<>();

    while (true) {
        Core.MinMaxLocResult minMaxLocResult = Core.minMaxLoc(result);
        if (minMaxLocResult.maxVal > threshold) {
            Point maxLoc = minMaxLocResult.maxLoc;
            Optional<Rect> containingRect = getPointContainingRect(maxLoc, elementRectangles);

            if (containingRect.isPresent() && !foundCenterFor.contains(containingRect.get())) {
                centers.add(new Point(maxLoc.x + fullNoteHeadMat.width() / 2, maxLoc.y + fullNoteHeadMat.height() / 2));
                foundCenterFor.add(containingRect.get());
            }
            Imgproc.floodFill(result, new Mat(), minMaxLocResult.maxLoc, new Scalar(0));
        } else {
            break;
        }
    }
    return centers;
}
