如何启用I2C of Raspberry Pi3模块(使用Android作为操作系统)

Question

我正在尝试开发一个样本Android-Things应用程序使用Raspberry模块3，它从BME280传感器读取温度并显示在app上。我已经下载了示例项目，但在打开带有地址的I2cDevice时面临一个问题。

下面是代码详细信息：

私有静态最终int地址= 0x76；

private void printDeviceId() {
    List<String> deviceList = managerService.getI2cBusList();
    if (deviceList.isEmpty()) {
        Log.i(TAG, "No I2C bus available on this device.");
    } else {
        Log.i(TAG, "List of available devices: " + deviceList);
    }
    I2cDevice device = null;
    try {
        device = managerService.openI2cDevice(deviceList.get(0), ADDRESS);
        Log.d(TAG, "Device ID byte: 0x" + Integer.toHexString(device.readRegByte(0xD0)));
    } catch (IOException|RuntimeException e) {
        Log.e(TAG, e.getMessage(), e);
    } finally {
        try {
            device.close();
        } catch (Exception ex) {
            Log.d(TAG, "Error closing device");
        }
    }
}

实际上它在openI2cDevice方法上崩溃，而deviceList只有一个设备，即deviceList.get(0)是"I2C1"

这里是崩溃日志： android.os.ServiceSpecificException: I/O错误(代码5) com.google.android.things.pio.PioException: android.os.ServiceSpecificException: I/O错误(代码5)在com.google.android.things.pio.I2cDeviceImpl.readRegByte(I2cDeviceImpl.java:81) at com.example.pitepmerature.MainActivity.printDeviceId(MainActivity.java:92) atcom.example.pitepmerature.MainActivity.onCreate(MainActivity.java:34) at android.app.Activity.performCreate(Activity.java:7000) at android.app.Activity.performCreate(Activity.java：6991)在android.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1214) at android.app.ActivityThread.performLaunchActivity(ActivityThread.java:2731)在android.app.ActivityThread.handleLaunchActivity(ActivityThread.java:2856) at android.app.ActivityThread-包装11(未知来源:0)android.app.ActivityThread$H.handleMessage(ActivityThread.java:1589) at android.os.Handler.dispatchMessage(Handler.java:106) at androidandroid.app.ActivityThread.main(ActivityThread.java:6494) at .os.Looper.loop(Looper.java:164) at java.lang.reflect.Method.invoke(原生方法)在com.android.internal.os.RuntimeInit$MethodAndArgsCaller.run(RuntimeInit.java:438) at com.android.internal.os.ZygoteInit.main(ZygoteInit.java:807)由: android.os.Parcel.readException(Parcel.java:2018)上的android.os.ServiceSpecificException: I/O错误(代码5)引起在android.os.Parcel.readException(Parcel.java:1950) at com.google.android.things.pio.IPeripheralManagerClient$Stub$Proxy.I2cReadRegByte(IPeripheralManagerClient.java:1301)在com.google.android.things.pio.I2cDeviceImpl.readRegByte(I2cDeviceImpl.java:79) at com.example.pitepmerature.MainActivity.printDeviceId(MainActivity.java:92)在com.example.pitepmerature.MainActivity.onCreate(MainActivity.java:34) at android.app.Activity.performCreate(Activity.java:7000) at android.app.Activityandroid.app.Instrumentation.callActivityOnCreate(Instrumentation.java:1214) .performCreate(Activity.java:6991)

我也尝试将地址更改为0x77，但没有工作。也浏览了许多博客，但没有找到解决办法。

博客链接，我更喜欢编码和设置所有内容：

http://zenandroid.io/writing-a-driver-for-android-things-bme280-humidity-sensor/

请帮帮忙。

Answer 1

谢谢大家的有益评论。我终于找到了解决方案，实际上问题在于我正在执行的示例。另外，我已经找到了正确的引脚配置。下面是示例项目git链接：

https://github.com/androidthings/drivers-samples/tree/master/bmx280

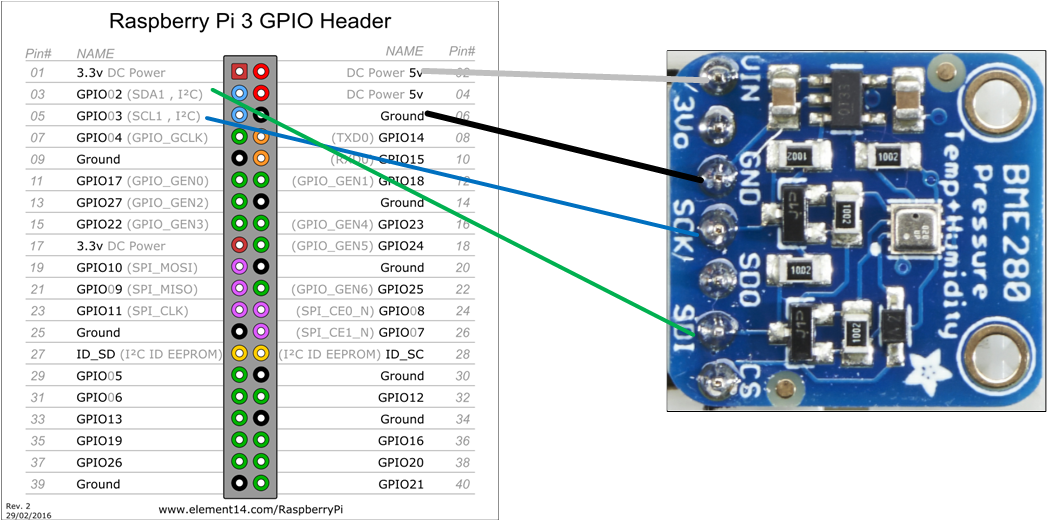

另外，检查我所遵循的引脚图。

​
