E图和关系表

Question

我需要使用这个描述来生成E图，然后将其简化为关系表。稍后，需要在SQL中创建表，但首先，我希望得到正确的表。

考虑以下对快餐链应用程序的要求。这个快餐连锁店可以有几家餐馆。每家餐厅都有一名经理和一名助理经理(与经理不同)，以及其他几名员工，如收银员和清洁人员。我们知道所有员工的姓名、地址、电话和薪水。每家餐厅都会跟踪自己的存货，所以它知道每家店有多少商品。每个项目都有一个具有名称和地址的提供程序。顾客去餐馆买食物(物品)。有两种类型的客户:常客和贵宾客户。快餐连锁店跟踪每个顾客的姓名、地址和电话。然而，对于VIP客户，商店也会跟踪客户的生日。商店记录客户的每一次购买，记录购买日期、参观总金额，并列出客户购买的所有物品。每次购买都是由客户进行的，并与出纳员相关联。

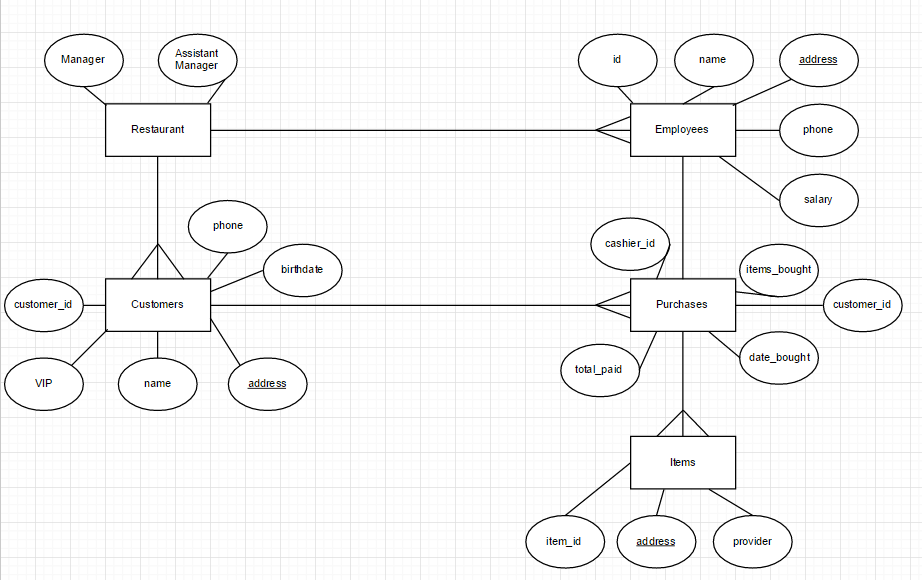

我对E图的第一次尝试是：

​

​

我在桌子上的尝试看上去像是：

Restaurant(manager, assistant_manager)

Employees(id, name, address, phone, salary)

Items(item_id, provider, address)

Customer(customer_id, type, name, address, phone, VIP)

Purchases(customer_id, cashier_id, total_paid, date_bought, items_bought)

任何帮助都是非常感谢的！谢谢

Answer 1

你的急诊室有很多错误。

，首先，：最好深入阅读一本数据建模书。

请参阅：How to become a good database designer?

我列举了一些重要的错误：

1. 经理和助理经理不能是属性。他们是雇员的类型。您可以在餐厅和员工之间建立一对一的关系(名为Manager或Assistant_Manager) (每个人的关系是经理和助理经理)。
2. 根据您的解释，最好有一个员工类型实体。
3. 项的提供程序可以转换为实体。
4. 您应该将purchases_id放入项中。
5. 采购与员工之间的关系应该是多对一的(每个员工可以处理多个采购，而每个采购则由一个员工处理)。

当然，每个员工一次只能处理一次购买。但是在设计ER时，我们应该考虑时间而不是当时的时间。(例如:每名员工一天内处理多项采购)
