什么会导致对MetalKit MTKView的()函数的循环调用滞后？

Question

我正在设计一个Cocoa应用程序，它使用用于MetalKit 10.13的快速4.0 macOS API。我在这里报告的一切都是在2015年的MBPro上完成的。

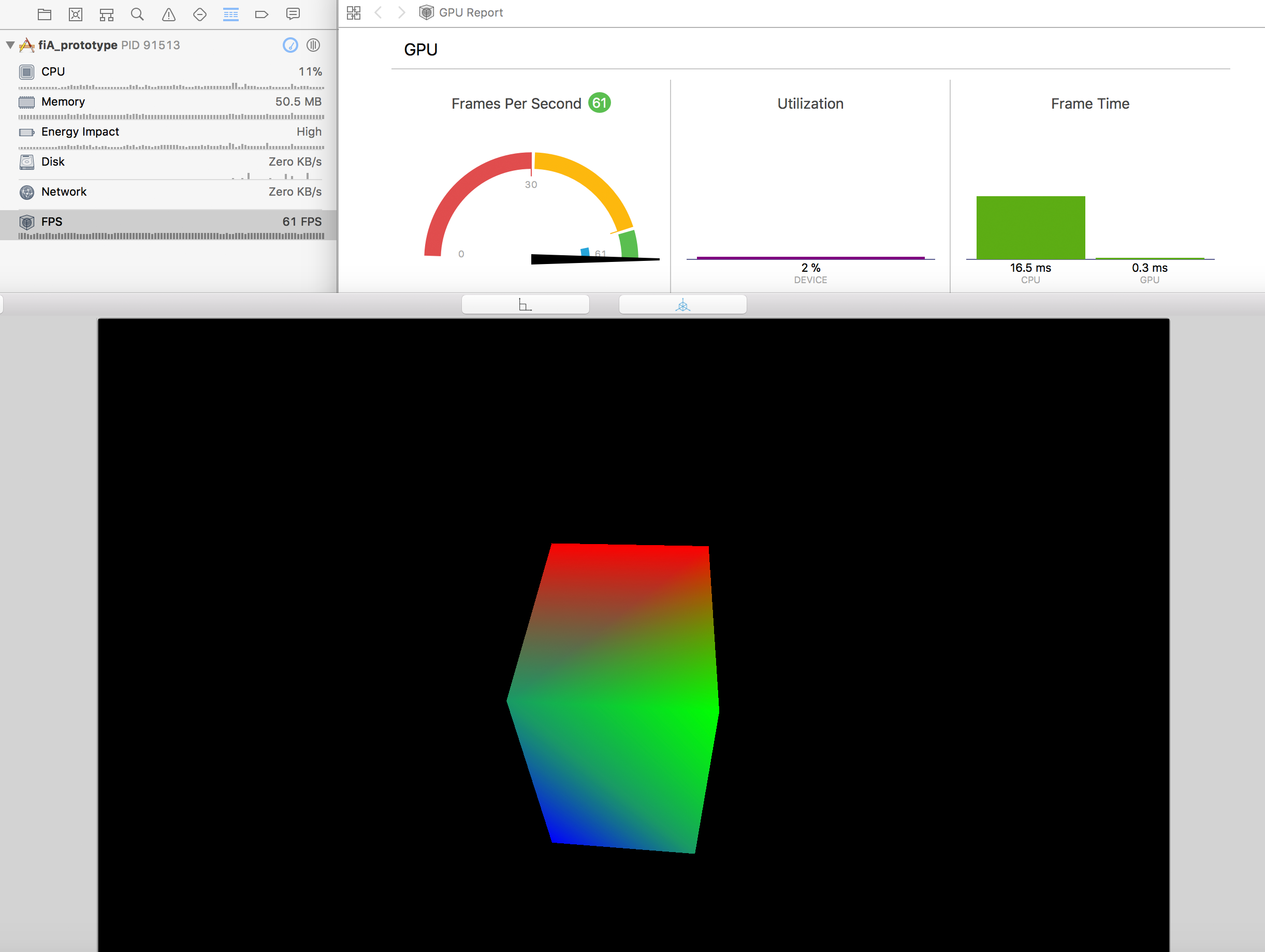

我已经成功地实现了一个MTKView，它很好地呈现简单的几何学和低顶点计数(立方体、三角形等)。我实现了一个基于鼠标拖动的相机，它可以旋转、散落和放大。以下是我旋转多维数据集时xcode FPS调试屏幕的屏幕截图：

​

​

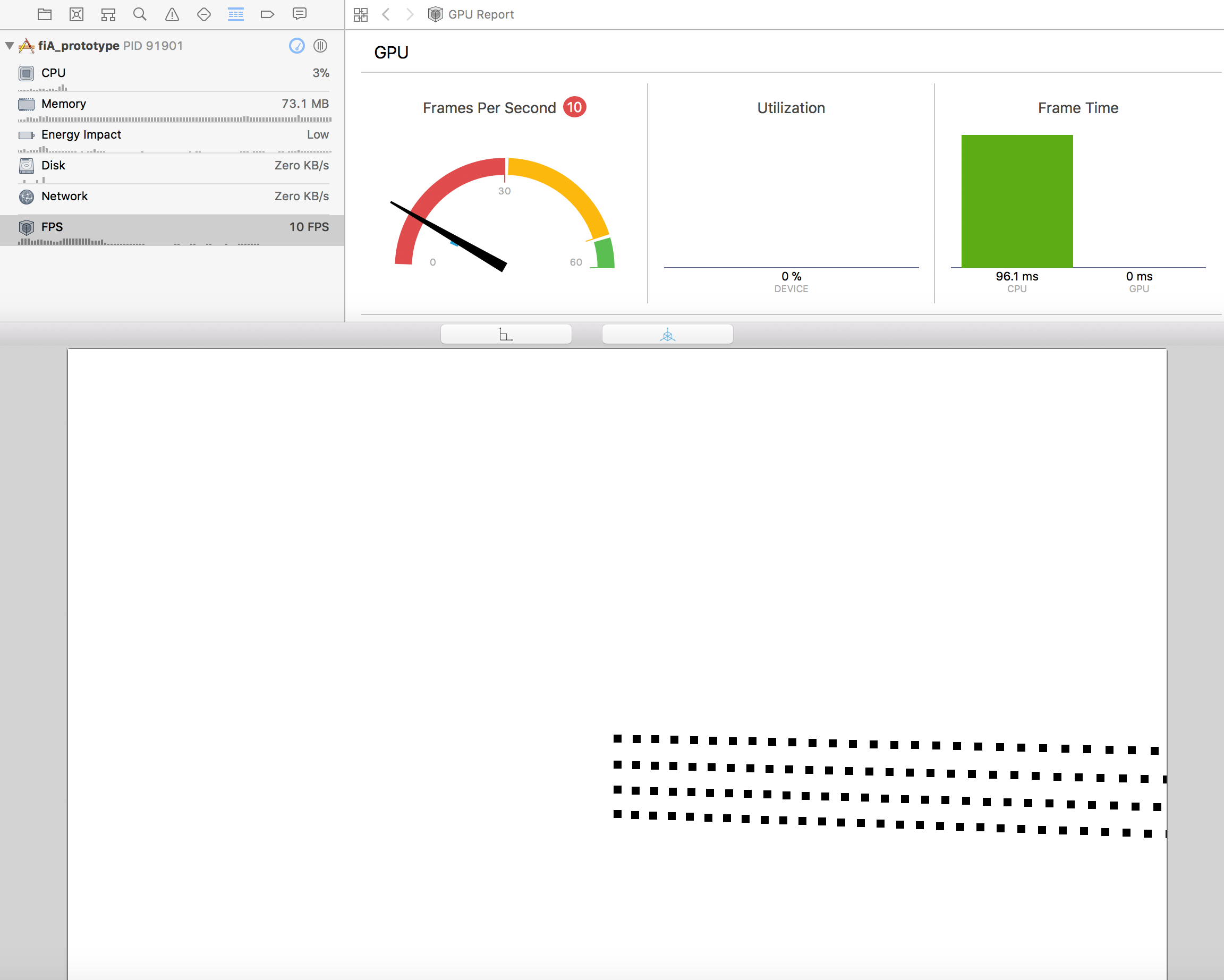

但是，当我尝试加载一个数据集时，它只包含~1500个顶点(每个顶点存储为7x32bit浮点数).ie: 42 kB总数)，我开始在FPS方面有一个非常严重的滞后。我将向您展示更低的代码实现。下面是一个屏幕截图(请注意，在这个图像上，视图只包含几个顶点，这些顶点被呈现为大点)：

​

​

以下是我的实现：

1) viewDidLoad()：

override func viewDidLoad() {

    super.viewDidLoad()

    // Initialization of the projection matrix and camera
    self.projectionMatrix = float4x4.makePerspectiveViewAngle(float4x4.degrees(toRad: 85.0),
                                      aspectRatio: Float(self.view.bounds.size.width / self.view.bounds.size.height),
                                      nearZ: 0.01, farZ: 100.0)
    self.vCam = ViewCamera()

    // Initialization of the MTLDevice
    metalView.device = MTLCreateSystemDefaultDevice()
    device = metalView.device
    metalView.colorPixelFormat = .bgra8Unorm

    // Initialization of the shader library
    let defaultLibrary = device.makeDefaultLibrary()!
    let fragmentProgram = defaultLibrary.makeFunction(name: "basic_fragment")
    let vertexProgram = defaultLibrary.makeFunction(name: "basic_vertex")

    // Initialization of the MTLRenderPipelineState
    let pipelineStateDescriptor = MTLRenderPipelineDescriptor()
    pipelineStateDescriptor.vertexFunction = vertexProgram
    pipelineStateDescriptor.fragmentFunction = fragmentProgram
    pipelineStateDescriptor.colorAttachments[0].pixelFormat = .bgra8Unorm
    pipelineState = try! device.makeRenderPipelineState(descriptor: pipelineStateDescriptor)

    // Initialization of the MTLCommandQueue
    commandQueue = device.makeCommandQueue()

    // Initialization of Delegates and BufferProvider for View and Projection matrix MTLBuffer
    self.metalView.delegate = self
    self.metalView.eventDelegate = self
    self.bufferProvider = BufferProvider(device: device, inflightBuffersCount: 3, sizeOfUniformsBuffer: MemoryLayout<Float>.size * float4x4.numberOfElements() * 2)
}

2)加载立方体顶点的MTLBuffer：

private func makeCubeVertexBuffer() {

    let cube = Cube()
    let vertices = cube.verticesArray
    var vertexData = Array<Float>()
    for vertex in vertices{
        vertexData += vertex.floatBuffer()
    }
    VDataSize = vertexData.count * MemoryLayout.size(ofValue: vertexData[0])
    self.vertexBuffer = device.makeBuffer(bytes: vertexData, length: VDataSize!, options: [])!
    self.vertexCount = vertices.count
}

3)数据集顶点的MTLBuffer加载。请注意，我将此缓冲区的存储模式显式声明为Private，以确保GPU高效地访问数据，因为一旦加载缓冲区，CPU就不需要访问数据。另外，请注意，我在实际数据集中只加载了1/100的顶点，因为当我试图完全加载它(只有4.2MB的数据)时，机器上的整个操作系统开始滞后。

public func loadDataset(datasetVolume: DatasetVolume) {

    // Load dataset vertices
    self.datasetVolume = datasetVolume
    self.datasetVertexCount = self.datasetVolume!.vertexCount/100
    let rgbaVertices = self.datasetVolume!.rgbaPixelVolume[0...(self.datasetVertexCount!-1)]
    var vertexData = Array<Float>()
    for vertex in rgbaVertices{
            vertexData += vertex.floatBuffer()
    }
    let dataSize = vertexData.count * MemoryLayout.size(ofValue: vertexData[0])

    // Make two MTLBuffer's: One with Shared storage mode in which data is initially loaded, and a second one with Private storage mode
    self.datasetVertexBuffer = device.makeBuffer(bytes: vertexData, length: dataSize, options: MTLResourceOptions.storageModeShared)
    self.datasetVertexBufferGPU = device.makeBuffer(length: dataSize, options: MTLResourceOptions.storageModePrivate)

    // Create a MTLCommandBuffer and blit the vertex data from the Shared MTLBuffer to the Private MTLBuffer
    let commandBuffer = self.commandQueue.makeCommandBuffer()
    let blitEncoder = commandBuffer!.makeBlitCommandEncoder()
    blitEncoder!.copy(from: self.datasetVertexBuffer!, sourceOffset: 0, to: self.datasetVertexBufferGPU!, destinationOffset: 0, size: dataSize)
    blitEncoder!.endEncoding()
    commandBuffer!.commit()

    // Clean up
    self.datasetLoaded = true
    self.datasetVertexBuffer = nil
}

4)最后，这里是呈现循环。同样，这是在使用MetalKit。

func draw(in view: MTKView) {
    render(view.currentDrawable)
}

private func render(_ drawable: CAMetalDrawable?) {
    guard let drawable = drawable else { return }

    // Make sure an MTLBuffer for the View and Projection matrices is available
    _ = self.bufferProvider?.availableResourcesSemaphore.wait(timeout: DispatchTime.distantFuture)

    // Initialize common RenderPassDescriptor
    let renderPassDescriptor = MTLRenderPassDescriptor()
    renderPassDescriptor.colorAttachments[0].texture = drawable.texture
    renderPassDescriptor.colorAttachments[0].loadAction = .clear
    renderPassDescriptor.colorAttachments[0].clearColor = Colors.White
    renderPassDescriptor.colorAttachments[0].storeAction = .store

    // Initialize a CommandBuffer and add a CompletedHandler to release an MTLBuffer from the BufferProvider once the GPU is done processing this command
    let commandBuffer = self.commandQueue.makeCommandBuffer()
    commandBuffer?.addCompletedHandler { (_) in
        self.bufferProvider?.availableResourcesSemaphore.signal()
    }

    // Update the View matrix and obtain an MTLBuffer for it and the projection matrix
    let camViewMatrix = self.vCam.getLookAtMatrix()
    let uniformBuffer = bufferProvider?.nextUniformsBuffer(projectionMatrix: projectionMatrix, camViewMatrix: camViewMatrix)

    // Initialize a MTLParallelRenderCommandEncoder
    let parallelEncoder = commandBuffer?.makeParallelRenderCommandEncoder(descriptor: renderPassDescriptor)

    // Create a CommandEncoder for the cube vertices if its data is loaded
    if self.cubeLoaded == true {
        let cubeRenderEncoder = parallelEncoder?.makeRenderCommandEncoder()
        cubeRenderEncoder!.setCullMode(MTLCullMode.front)
        cubeRenderEncoder!.setRenderPipelineState(pipelineState)
        cubeRenderEncoder!.setTriangleFillMode(MTLTriangleFillMode.fill)
        cubeRenderEncoder!.setVertexBuffer(self.cubeVertexBuffer, offset: 0, index: 0)
        cubeRenderEncoder!.setVertexBuffer(uniformBuffer, offset: 0, index: 1)
        cubeRenderEncoder!.drawPrimitives(type: .triangle, vertexStart: 0, vertexCount: vertexCount!, instanceCount: self.cubeVertexCount!/3)
        cubeRenderEncoder!.endEncoding()
    }

    // Create a CommandEncoder for the dataset vertices if its data is loaded
    if self.datasetLoaded == true {
        let rgbaVolumeRenderEncoder = parallelEncoder?.makeRenderCommandEncoder()
        rgbaVolumeRenderEncoder!.setRenderPipelineState(pipelineState)
        rgbaVolumeRenderEncoder!.setVertexBuffer( self.datasetVertexBufferGPU!, offset: 0, index: 0)
        rgbaVolumeRenderEncoder!.setVertexBuffer(uniformBuffer, offset: 0, index: 1)
        rgbaVolumeRenderEncoder!.drawPrimitives(type: .point, vertexStart: 0, vertexCount: datasetVertexCount!, instanceCount: datasetVertexCount!)
        rgbaVolumeRenderEncoder!.endEncoding()
    }

    // End CommandBuffer encoding and commit task
    parallelEncoder!.endEncoding()
    commandBuffer!.present(drawable)
    commandBuffer!.commit()
}

好的，以下是我尝试找出造成滞后的原因时所经历的步骤，记住滞后效应与数据集的顶点缓冲区的大小成正比：

1. 我最初认为这是由于GPU无法足够快地访问内存，因为它处于共享存储模式，所以->将dataset MTLBuffer更改为私有存储模式。这并没有解决问题。
2. 然后，我认为问题是由于CPU花费了太多的时间在()函数上。这可能是由于BufferProvider出现了问题，或者可能是因为CPU试图以某种方式重新处理/重新加载数据集顶点缓冲区--每个帧-> --为了检查这一点，我在xcode的仪器中使用了Time Profiler。不幸的是，问题似乎是应用程序很少调用这个呈现方法(换句话说，MTKView的draw()方法)。以下是一些截图：

​

​

• 10秒的峰值是当立方体被加载时。
• 25-35秒之间的峰值是在加载数据集时。

​

​

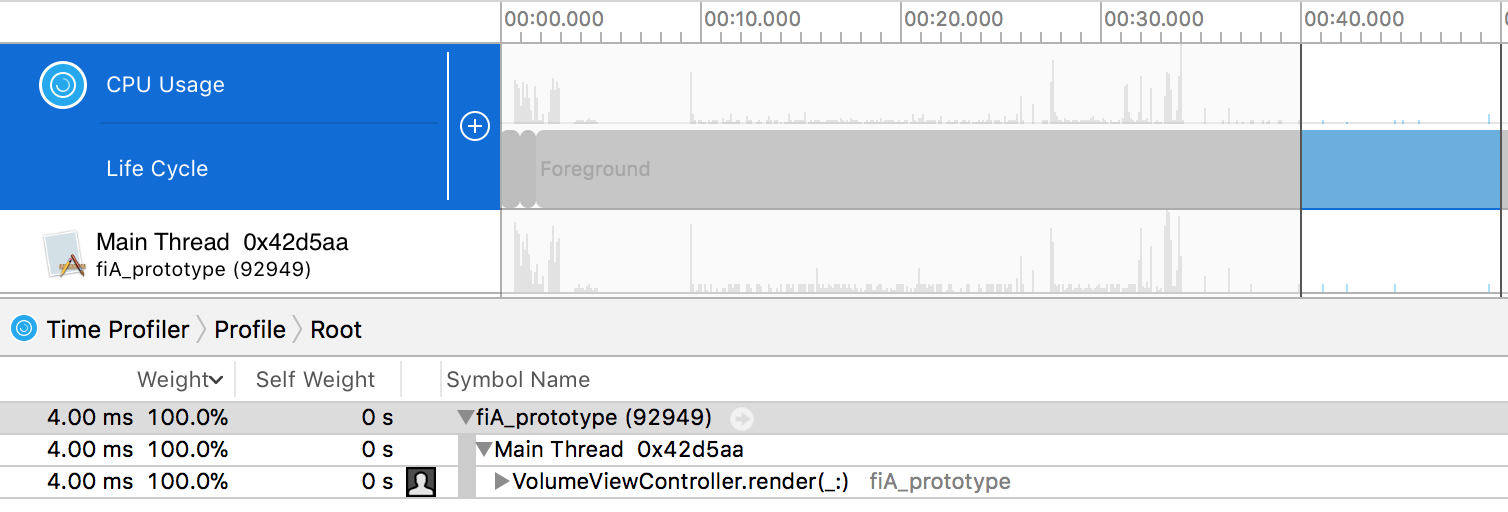

• 这个图像(^)显示了在加载多维数据集之后的10-20秒之间的活动。这是在FPS在60岁的时候。您可以看到，在这10秒内，主线程在render()函数中花费了大约53 10。

​

​

• 此图像(^)显示数据集加载后大约40-50秒之间的活动。这是FPS < 10的时候，您可以看到主线程在这10秒内在render()函数中花费了大约4ms。正如您所看到的，通常在此函数中调用的方法中没有一个被调用(即，当只加载多维数据集时，我们可以看到调用的方法，前一个映像)。请注意，当我加载数据集时，时间分析器的计时器开始跳转(即:它停止几秒钟，然后跳转到当前时间.(重复)。

所以我现在就在这里问题似乎是CPU以某种方式超载了这42 kB的数据.递归地。我还用xcode的仪器中的分配器进行了测试。据我所知，没有内存泄漏的迹象(您可能已经注意到这对我来说是新的)。

不好意思，这篇文章太复杂了，我希望它不会太难理解。提前感谢你们的帮助。

编辑：

这是我的着色器，如果你想看的话：

struct VertexIn{
    packed_float3 position;
    packed_float4 color;
};

struct VertexOut{
    float4 position [[position]];
    float4 color;
    float  size [[point_size]];
};

struct Uniforms{
    float4x4 cameraMatrix;
    float4x4 projectionMatrix;
};


vertex VertexOut basic_vertex(const device VertexIn* vertex_array [[ buffer(0) ]],
                              constant Uniforms&  uniforms    [[ buffer(1) ]],
                              unsigned int vid [[ vertex_id ]]) {

    float4x4 cam_Matrix = uniforms.cameraMatrix;
    float4x4 proj_Matrix = uniforms.projectionMatrix;

    VertexIn VertexIn = vertex_array[vid];

    VertexOut VertexOut;
    VertexOut.position = proj_Matrix * cam_Matrix * float4(VertexIn.position,1);
    VertexOut.color = VertexIn.color;
    VertexOut.size = 15;

    return VertexOut;
}

fragment half4 basic_fragment(VertexOut interpolated [[stage_in]]) {
    return half4(interpolated.color[0], interpolated.color[1], interpolated.color[2], interpolated.color[3]);
}

Answer 1

我认为主要的问题是，你告诉金属做实例绘图，而你不应该这样做。这一行：

rgbaVolumeRenderEncoder!.drawPrimitives(type: .point, vertexStart: 0, vertexCount: datasetVertexCount!, instanceCount: datasetVertexCount!)

告诉金属绘制每个datasetVertexCount!顶点的datasetVertexCount!实例。GPU的工作随着顶点计数的平方而增长。另外，由于您没有使用实例ID来调整顶点位置，所以所有这些实例都是相同的，因此是多余的。

我认为这句话也适用于这一行：

cubeRenderEncoder!.drawPrimitives(type: .triangle, vertexStart: 0, vertexCount: vertexCount!, instanceCount: self.cubeVertexCount!/3)

虽然还不清楚self.cubeVertexCount!是什么，也不清楚它是否与vertexCount一起增长。在任何情况下，由于您似乎使用相同的管道状态，因此相同的着色器没有使用实例ID，它仍然是无用和浪费的。

其他事情：

当您实际上没有使用MTLParallelRenderCommandEncoder启用的并行性时，为什么要使用它呢？别干那事。

无论您在哪里使用size方法MemoryLayout，几乎都应该使用stride。如果您正在计算复合数据结构的步长，那么不是取该结构中一个元素的步长乘以元素数吗？采取整个数据结构的步调。
