带线气泡图

Question

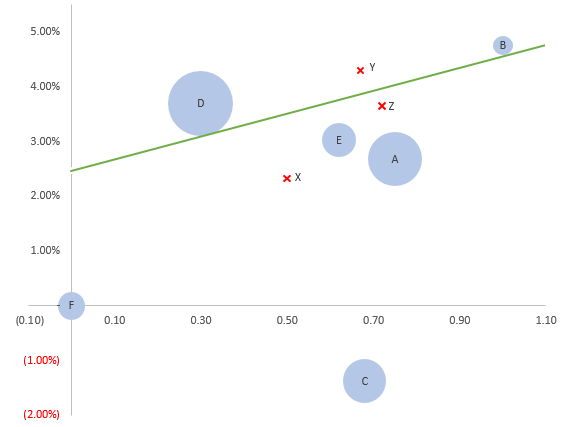

在Power中有什么视觉效果可以让我创建这样的图表吗？我可以用散点图创建气泡，但我也不知道如何在上面画一条线。

​

​

这是使用以下数据产生的气泡，x标记，和线值，分别.

Label   Y     Weight  X
-------------------------
A      2.68%   30%   0.75
B      4.75%    4%   1.00
C     -1.37%   20%   0.68
D      3.69%   45%   0.30
E      3.02%   12%   0.62
F      0.00%    8%   0.00
-------------------------
X      2.33%         0.50
Y      4.30%         0.67
Z      3.65%         0.72
-------------------------
0      2.47%         0.00
0.95   4.46%         0.95
1      4.77%         1.00

Answer 1

如果您愿意使用R，这当然是可能的：

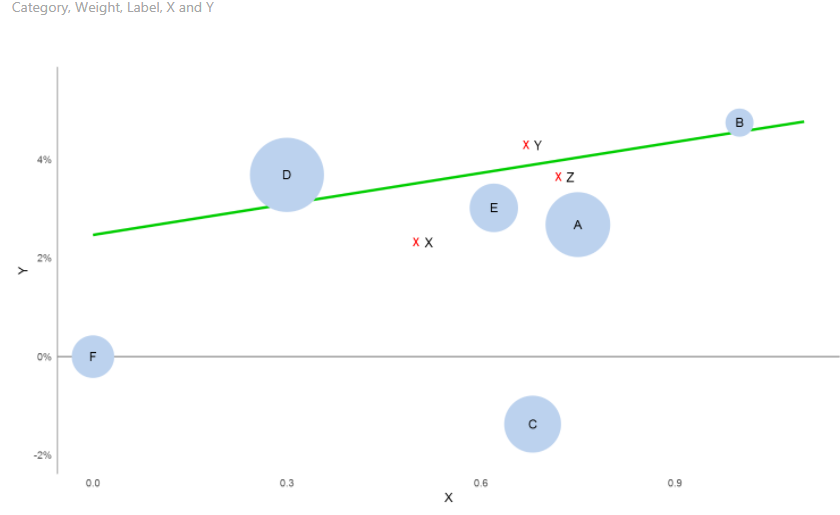

图

​

​

还有一些细节(X轴的刻痕和红色字体颜色用于负y轴标签，把线放在气泡前面，并调整气泡大小)，但如果这是你可以使用的东西，我也会研究。

只需导入下面的数据集，插入一个snippet，并将以下代码片段粘贴到R脚本编辑器中：

# Setup
library(dplyr)
library(ggplot2)
df <- dataset
#############
# Data
#############
df1 <- df %>% filter(Category == 'b1')
df2 <- df %>% filter(Category == 'b2')
dfL <- df %>% filter(Category == 'line')

#############
# Chart setup
#############

# Line
plt <- ggplot(data = dfL,aes(x=X, y=Y)) + geom_line(color = 'green3', size = 1.1) + ylim(-0.02, 0.05)
plt <- plt + scale_y_continuous(labels=scales::percent, limits = c(-0.02, 0.055))
plt <- plt + geom_hline(yintercept=0., colour="grey50", lwd=0.5)
plt <- plt + geom_point(data = df1, aes(x=X, y=Y, size = log(Weight), stroke = 8), color = 'lightsteelblue2')

# Bubble 1
plt <- plt + geom_text(data = df1, aes(label=Label),hjust=0.5, vjust=0.5)
plt <- plt + scale_size_continuous( trans="exp", range=c(1, 20))

# Bubble 2
plt <- plt + geom_point(data = df2, aes(x=X, y=Y), shape = 'x', size = 4.5, color = 'red')
plt <- plt + geom_text(data = df2, aes(label=Label),hjust=-1, vjust=0.55, size = 4)

############
# Aesthetics
############

# Remove clutter
plt <- plt + theme_minimal()
plt <- plt + theme(legend.position="none")
plt <- plt + theme(panel.grid.major = element_blank(), panel.grid.minor = element_blank())

# Axis format
plt <- plt + theme(axis.line.y = element_line(colour = "grey50"))
plt

我必须稍微修改一下您的数据集，因为我需要一种方法来识别哪些数据进入了行、气泡和交叉：

Category,Label,Y,Weight,X
b1,A,0.0268,0.30,0.75
b1,B,0.0475,0.04,1.00
b1,C,-0.0137,0.20,0.68
b1,D,0.0369,0.45,0.30
b1,E,0.0302,0.12,0.62
b1,F,0.00,0.08,0.00
b2,X,0.0233,,0.50
b2,Y,0.0430,,0.67
b2,Z,0.0365,,0.72
line,0,0.0247,,0.00
line,0.95,0.0446,,0.95
line,1,0.0477,,1.1

另外，我不得不用1,0.0477,,1.00代替1,0.0477,,1.1，使直线变得笔直。

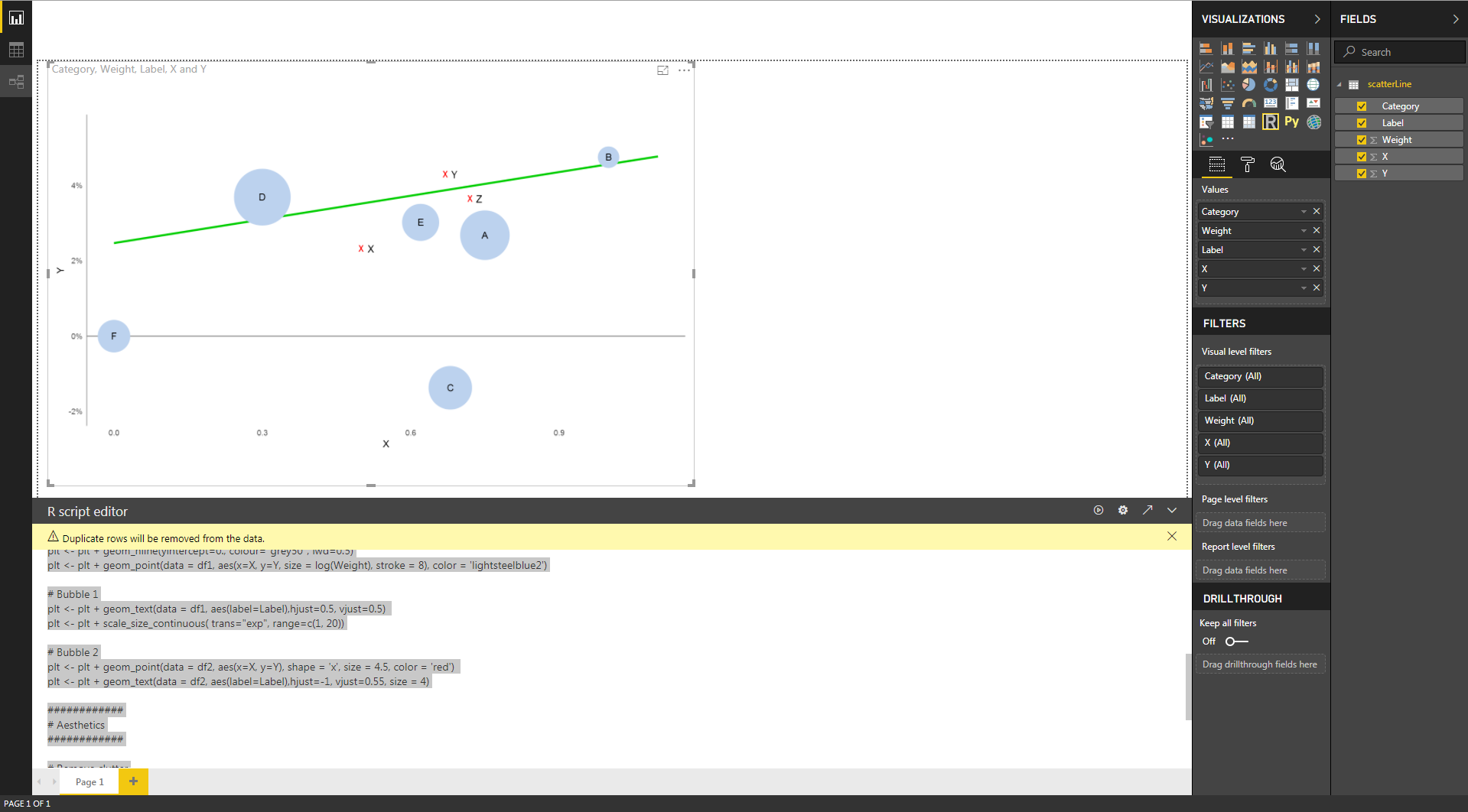

这就是我的完整设置：

​

​

Answer 2

在不了解底层数据的情况下，这里有三个图表合并到一个网格上:气泡图、散点图和线状图。虽然不是一个不合理的设计，但我不知道有任何一个视觉(开箱即用或来自Office的现有自定义可视化)将满足您创建上面的精确图表的需求。

尽管如此，还是有几种选择，没有一种是那么美妙的：

1. 编写一个创建所需图表的R脚本，然后使用内置的R脚本可视化在Power中显示它。您可以在这里了解更多关于R可视化的信息：https://learn.microsoft.com/en-us/power-bi/desktop-r-visuals。
2. 构建您自己的自定义视觉，以满足您的需要(或聘请人员这样做)。这里有一个入门教程页面：https://github.com/Microsoft/PowerBI-visuals
3. 投票赞成现有的想法，允许更灵活的组合图表时，轴是共享的。现有的想法(但在20个月内只吸引了18票)：https://ideas.powerbi.com/forums/265200-power-bi-ideas/suggestions/13647567-custom-combination-chart-types
4. 在idea论坛上提交一个新的视觉(如果您认为有一个令人信服的原因，您的特定的视觉将是有价值的更广泛的受众，因为微软选择的想法是基于投票)。创意论坛：https://ideas.powerbi.com/forums/265200-power-bi-ideas
5. 妥协或改变你的图表设计(例如，将你的图表分割成2或3并排，或者找到一种方法在单一的图表类型中显示数据)。
6. 在气泡图的顶部覆盖一条线状图。要使轴心完美地对齐是非常困难的。当您更改可视化的属性(例如隐藏一个轴)时，它会改变主图表可用的空间数量，这意味着它将放弃对齐。然而，如果近似足够好，这可能是一个选择。(不过，如果您计划将可视的信息绑定到仪表板上，那么这样的分层并不是一个好的解决方案。)

​

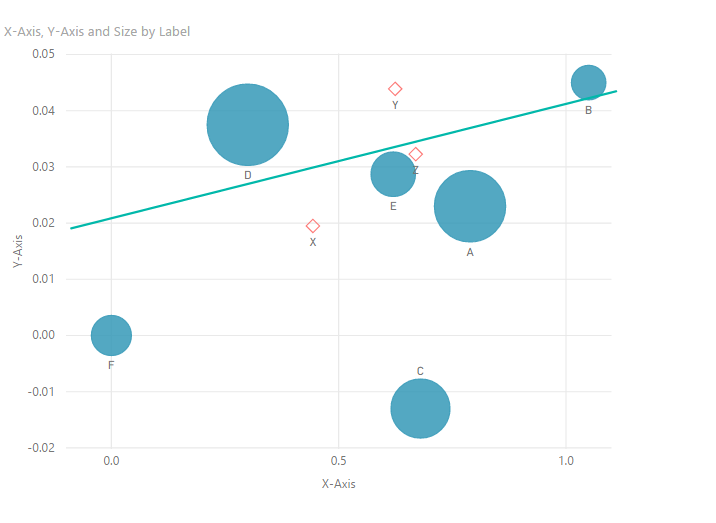

三个图表相互层叠:一个线状图和两个气泡图，都具有相同的固定比例。注意:对齐并不完美，而且我无法访问问题中使用的底层数据，因此这些值也是近似的。

Recommendation

就我个人而言，我建议探索R是下一个最好的步骤。这是一种非常灵活的编程语言，应该能够以内置和支持的方式重新创建所需的内容。(确切地说，如何在R中重新创建它不是我能回答的问题。)
