如何将块压缩行转换为密集矩阵？

Question

我很感兴趣地创建一个类，用于存储块压缩稀疏行格式的稀疏矩阵

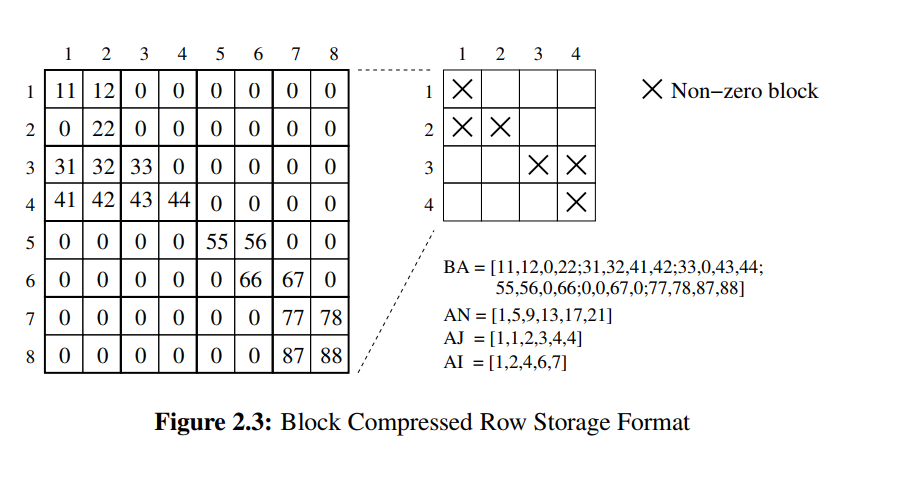

这种存储方法包括将矩阵细分为大小为sz*sz的方形块，并将该块存储在向量BA中，在这里您可以找到关于链接的大部分信息--基本上，矩阵使用4个向量存储：

• BA包含按左上角顺序存储的子矩阵(块)的元素( 2x2大小图中的第一个块是11,12,0,22)。
• AN包含向量BA的每个起始块的索引(在pictur情况下，块大小是2x2，所以它包含1,5 ... )
• AJ包含块矩阵中块的列索引(图中较小的块)。
• AI行指针向量，它在i-th行ai[i+1]-a[i] = number of block in i-th row中存储有多少块。

我正在编写用于将矩阵从密集格式转换为BCRS格式的构造函数：

template <typename data_type, std::size_t SZ = 2 >
class BCSRmatrix {

   public:

     constexpr BCSRmatrix(std::initializer_list<std::vector<data_type>> dense );

    auto constexpr validate_block(const std::vector<std::vector<data_type>>& dense,
                                  std::size_t i, std::size_t j) const noexcept ;

     auto constexpr insert_block(const std::vector<std::vector<data_type>>& dense,
                                                       std::size_t i, std::size_t j) noexcept ;

  private:

    std::size_t bn  ;
    std::size_t bSZ ;
    std::size_t nnz ;
    std::size_t denseRows ;
    std::size_t denseCols ;

    std::vector<data_type>    ba_ ;
    std::vector<std::size_t>  an_ ;
    std::vector<std::size_t>  ai_ ;
    std::vector<std::size_t>  aj_ ;


    std::size_t index =0 ;

};

template <typename T, std::size_t SZ>
constexpr BCSRmatrix<T,SZ>::BCSRmatrix(std::initializer_list<std::vector<T>> dense_ )
{
      this->denseRows = dense_.size();
      auto it         = *(dense_.begin());
      this->denseCols = it.size();

      if( (denseRows*denseCols) % SZ != 0 )
      {
            throw InvalidSizeException("Error block size is not multiple of dense matrix size");
      }

     std::vector<std::vector<T>> dense(dense_);
     bSZ = SZ*SZ ;
     bn  = denseRows*denseCols/(SZ*SZ) ;
     ai_.resize(denseRows/SZ +1);
    ai_[0] = 1;

    for(std::size_t i = 0; i < dense.size() / SZ ; i++)
    {
        auto rowCount =0;
        for(std::size_t j = 0; j < dense[i].size() / SZ ; j++)
        {
            if(validate_block(dense,i,j))
            {
                  aj_.push_back(j+1);
                  insert_block(dense, i, j);
                  rowCount ++ ;
            }

        }
        ai_[i+1] = ai_[i] + rowCount ;
     }
     printBCSR();
}

template <typename T,std::size_t SZ>
inline auto constexpr BCSRmatrix<T,SZ>::validate_block(const std::vector<std::vector<T>>& dense,
                                                       std::size_t i, std::size_t j) const noexcept
{
   bool nonzero = false ;
   for(std::size_t m = i * SZ ; m < SZ * (i + 1); ++m)
   {
      for(std::size_t n = j * SZ ; n < SZ * (j + 1); ++n)
      {
            if(dense[m][n] != 0) nonzero = true;
      }
   }

   return nonzero ;
}

template <typename T,std::size_t SZ>
inline auto constexpr BCSRmatrix<T,SZ>::insert_block(const std::vector<std::vector<T>>& dense,
                                                       std::size_t i, std::size_t j) noexcept
{
   //std::size_t value = index;
   bool firstElem = true ;
   for(std::size_t m = i * SZ ; m < SZ * (i + 1); ++m)
   {
      for(std::size_t n = j * SZ ; n < SZ * (j + 1); ++n)
      {
            if(firstElem)
            {
                  an_.push_back(index+1);
                  firstElem = false ;
            }
            ba_.push_back(dense[m][n]);
            index ++ ;
      }
   }


template <typename T, std::size_t SZ>
auto constexpr BCSRmatrix<T,SZ>::printBCSR() const noexcept
{

  std::cout << "ba_ :   " ;
  for(auto &x : ba_ )
      std::cout << x << ' ' ;
    std::cout << std::endl;

  std::cout << "an_ :   " ;
  for(auto &x : an_ )
      std::cout <<  x << ' ' ;
    std::cout << std::endl;

  std::cout << "aj_ :   " ;
  for(auto &x : aj_ )
      std::cout <<  x << ' ' ;
    std::cout << std::endl;

   std::cout << "ai_ :   " ;
   for(auto &x : ai_ )
      std::cout << x << ' ' ;
    std::cout << std::endl;

}

以及测试类的主要功能：

    # include "BCSRmatrix.H"

    using namespace std;

    int main(){
     BCSRmatrix<int,2> bbcsr2 = {{11,12,0,0,0,0,0,0} ,{0,22,0,0,0,0,0,0} ,{31,32,33,0,0,0,0,0},
                              {41,42,43,44,0,0,0,0}, {0,0,0,0,55,56,0,0},{0,0,0,0,0,66,67,0},{0,0,0,0,0,0,77,78},{0,0,0,0,0,0,87,88}};
     BCSRmatrix<int,4> bbcsr3 = {{11,12,0,0,0,0,0,0} ,{0,22,0,0,0,0,0,0} ,{31,32,33,0,0,0,0,0},
                              {41,42,43,44,0,0,0,0}, {0,0,0,0,55,56,0,0},{0,0,0,0,0,66,67,0},{0,0,0,0,0,0,77,78},{0,0,0,0,0,0,87,88}};
  return 0;
}

现在回到问题..。我得到了图中的4向量..。但是从这个4向量到稠密矩阵又如何呢？例如，如何打印出整个矩阵？

编辑:，我已经找到了用向量AN的相对索引绘制图片中的“块矩阵”的方法：

    template <typename T,std::size_t SZ>
    inline auto constexpr BCSRmatrix<T,SZ>::printBlockMatrix() const noexcept
    {

          for(auto i=0 ; i < denseRows / SZ ; i++)
          {
            for(auto j=1 ; j <= denseCols / SZ  ; j++)
            {
                std::cout << findBlockIndex(i,j) << ' ' ;
            }
             std::cout << std::endl;
          }
    }

template <typename T, std::size_t SZ>
auto constexpr BCSRmatrix<T,SZ>::findBlockIndex(const std::size_t r, const std::size_t c) const noexcept
{
      for(auto j= ai_.at(r) ; j < ai_.at(r+1) ; j++ )
      {
         if( aj_.at(j-1) == c  )
         {
            return j ;
         }

      }
}

我主要是这样说的：

bbcsr3.printBlockMatrix();

给我一个正确的结果：

1 0 0 0
2 3 0 0
0 0 4 5
0 0 0 6

现在，整个矩阵都不见了，我想我可能会错过一些东西。但这应该是件容易的事，但我不明白..有什么想法吗？

Answer 1

从这个4向量回到稠密矩阵怎么样？例如，如何打印出整个矩阵？

回到稀疏矩阵：

template <typename T, std::size_t SZ>
auto constexpr BCSRmatrix<T,SZ>::recomposeMatrix() const noexcept {

    std::vector<std::vector<data_type>> sparseMat(denseRows, std::vector<data_type>(denseCols, 0));
    auto BA_i = 0, AJ_i = 0;
    //for each BCSR row
    for(auto r = 0; r < denseRows/SZ; r++){
        //for each Block in row
        for(auto nBlock = 0; nBlock < ai_.at(r+1)-ai_.at(r); nBlock++){
            //for each subMatrix (Block)
            for(auto rBlock = 0; rBlock < SZ; rBlock++){
                for(auto cBlock = 0; cBlock < SZ; cBlock++){
                    //insert value
                    sparseMat.at(rBlock + r*SZ).at(cBlock + (aj_.at(AJ_i)-1)*SZ) = ba_.at(BA_i);
                    ++BA_i;
                }
            }
        ++AJ_i;
        }
    }
    return sparseMat;
}

其中：BA_i和AJ_i是各自向量的迭代器。

nBlock将ai_给出的块数保持在行中。

rBlock和cBlock是称为“块”的子矩阵sz*sz的迭代器。

注意：an_仍未使用，您可以尝试用它替换BA_i。

打印矩阵：

std::vector<std::vector<int>> sparseMat = bbcsr2.recomposeMatrix();
for(auto i = 0; i < sparseMat.size(); i++){
    for(auto j = 0; j < sparseMat.at(i).size(); j++)
        std::cout<<sparseMat.at(i).at(j) << '\t';
    std::cout << std::endl;
}

我不确定我写的模板是否正确，无论如何，算法应该能工作；如果有问题，请告诉我。

编辑

在为节省时间和内存而创建的类中，存储稀疏矩阵比使用向量重建整个矩阵更有意义？

你说得对，我的错；我以为问题是重组矩阵。我使用findBlockIndex作为参考重写了这些方法。

template <typename T, std::size_t SZ>
auto constexpr BCSRmatrix<T,SZ>::printSparseMatrix() const noexcept {
    //for each BCSR row
    for(auto i=0 ; i < denseRows / SZ ; i++){
        //for each Block sub row.
        for(auto rBlock = 0; rBlock < SZ; rBlock++){
            //for each BCSR col.
            for(auto j = 1; j <= denseCols / SZ; j++){
                //for each Block sub col.
                for(auto cBlock = 0; cBlock < SZ; cBlock++){
                    std::cout<< findValue(i, j, rBlock, cBlock) <<'\t';
                }
            }
            std::cout << std::endl;
        }
    }
}

template <typename T, std::size_t SZ>
auto constexpr BCSRmatrix<T,SZ>::findValue(const std::size_t i, const std::size_t j, const std::size_t rBlock, const std::size_t cBlock) const noexcept {

    auto index = findBlockIndex(i,j);
    if(index != 0)
        return ba_.at(an_.at(index-1)-1 + cBlock + /* rBlock*2 */ rBlock*SZ);
}

我希望能对你有所帮助，向马可问好。
