to图像包中的geom_image()能保持图像的高宽比吗？

Question

在研究这个答案时，我试图通过geom_image()从ggimage图像包中画出图像条，但没有成功。geom_image()修改图像的纵横比，我不知道如何阻止它(甚至可能)。我也不清楚用什么单位来测量size。从代码的运行方式来看，它可能在npc坐标中运行在0到1之间，而不管ggplot2坐标系如何？

下面是我使用的代码：

require(ggimage)
df_img <- data.frame(phase = c("Interphase", "Prophase", "Metaphase", "Anaphase", "Telophase"),
                     image = c("http://www.microbehunter.com/wp/wp-content/uploads/2009/lily_interphase.jpg",
                               "http://www.microbehunter.com/wp/wp-content/uploads/2009/lily_prophase.jpg",
                               "http://www.microbehunter.com/wp/wp-content/uploads/2009/lily_metaphase2.jpg",
                               "http://www.microbehunter.com/wp/wp-content/uploads/2009/lily_anaphase2.jpg",
                               "http://www.microbehunter.com/wp/wp-content/uploads/2009/lily_telophase.jpg"))
df_img$phase <- factor(df_img$phase, levels=df_img$phase)

ggplot(df_img, aes(x = phase, y = 0, image = image)) + geom_image(size = 0.18)

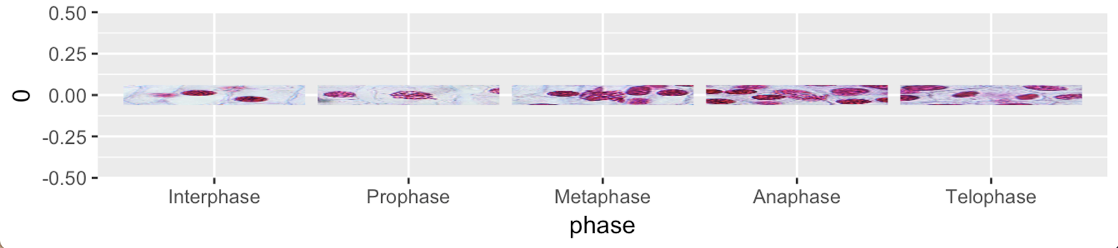

这就是由此产生的图像：

​

​

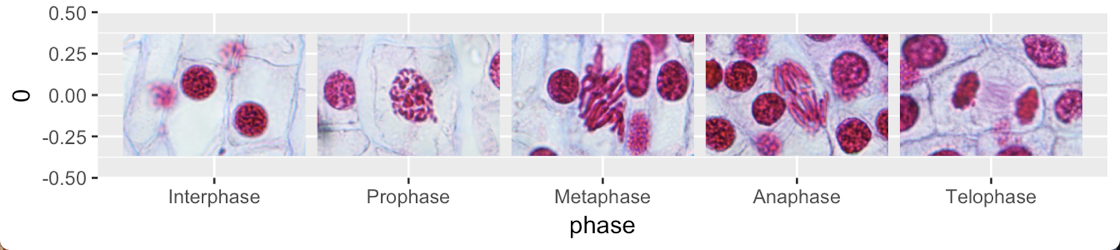

这就是图像应该是什么样子：

​

​

注意:这是一个专门关于ggimage行为的问题。我知道如何使用其他方法来生成正确的图像，例如，使用来自牛仔的draw_image()。

Answer 1

ggplot(df_img, aes(x = phase, y = 0.25, image = image)) +
  geom_image(size = 0.5, by="height")+
  scale_size_identity()

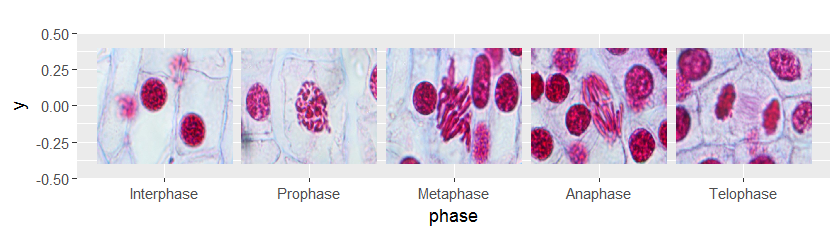

将产生

​

​

如果指定了by，大小将映射并解释为数据空间中的npc，无论是宽度还是高度，以及为当前设备维护的高宽比(而不是在调整大小之后)。如果尺寸为Inf，则图片延伸到整个面板。

Answer 2

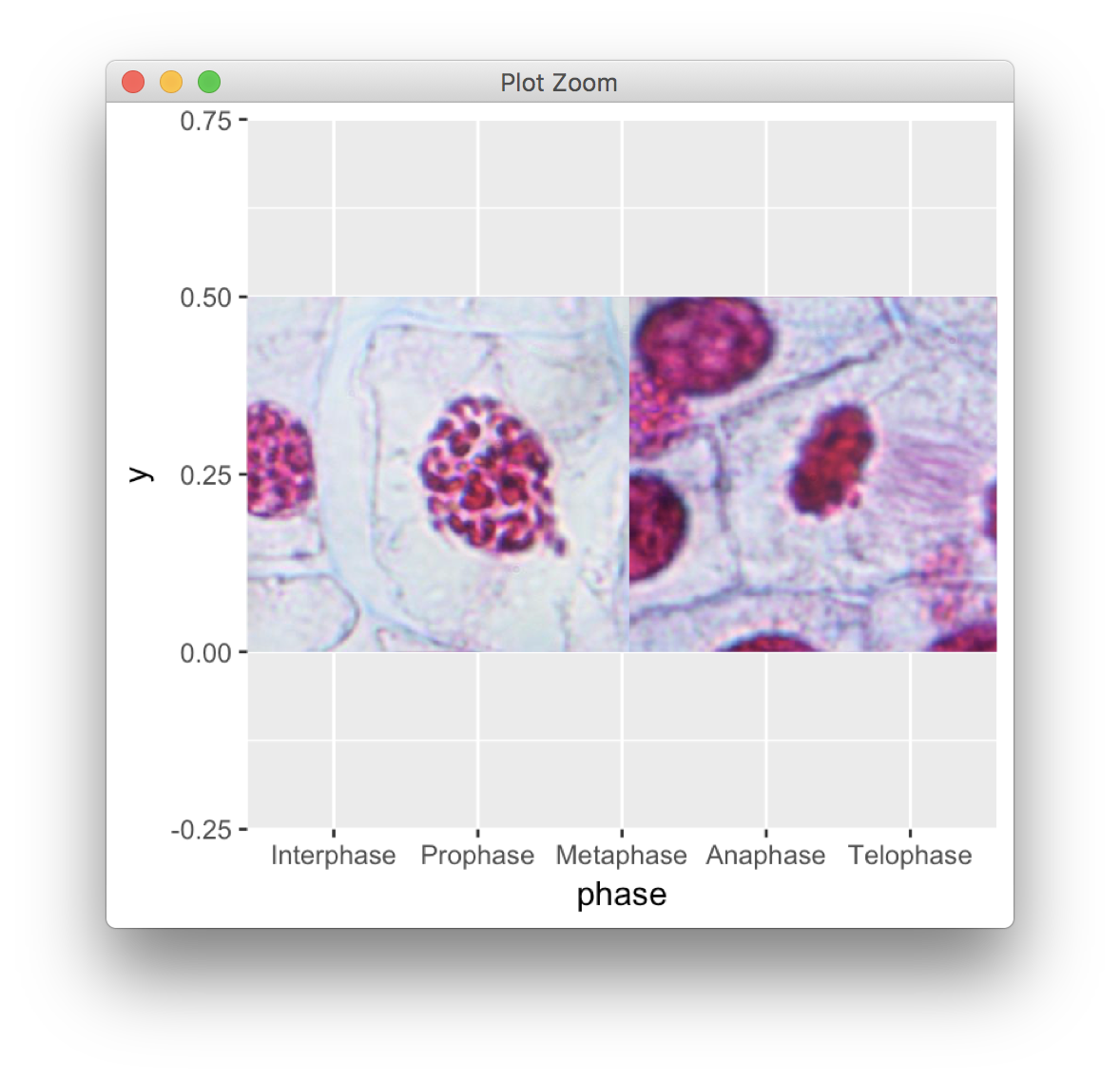

一个相当“原始”的解决方案：

p <- ggplot(df_img, aes(x = phase, y = 0, image = image)) +
     geom_image(size = 0.18) +  coord_fixed()

g <- ggplotGrob(p)
for (k in 1:length(g$grobs[[6]]$children[[3]]$children)) {
  g$grobs[[6]]$children[[3]]$children[[k]]$height <- unit(0.8,"native")
}
library(grid)
grid.draw(g)

​

​
