网卡的DMA环缓冲区与TX/RX环的关系是什么？

Question

我知道对于网卡来说，操作系统必须为它分配tx/rx环，这样当OS想接收/发送数据包时，网卡就会知道数据包在哪里，哪些数据包将被传输。

当我读到DMA的时候，我看到了一个叫做DMA环缓冲器的东西。DMA环和tx/rx环是一样的吗?或者是什么关系？

Answer 1

简短回答：这些都是一样的。

详细信息：首先，请参阅与您的问题非常相关的这个职位。

在这篇文章中，它说：

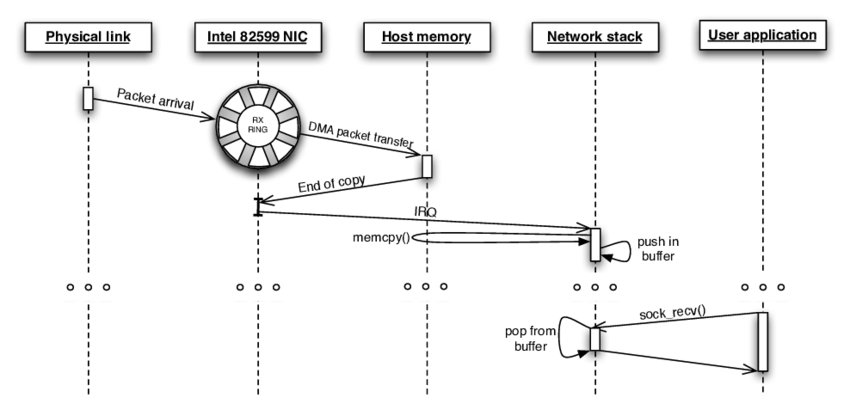

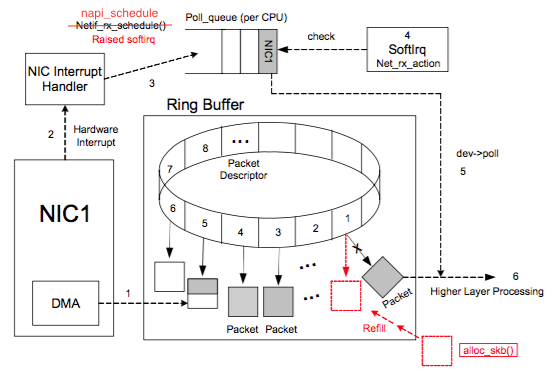

异步方法的一个变体经常出现在网卡上。这些卡通常期望看到在与处理器共享的内存中建立的循环缓冲区(通常称为DMA环形缓冲区)；每个传入的数据包被放置在环网中的下一个可用缓冲区中，并发出中断信号。然后，驱动程序将网络数据包传递给内核的其余部分，并在环中放置一个新的DMA缓冲区。

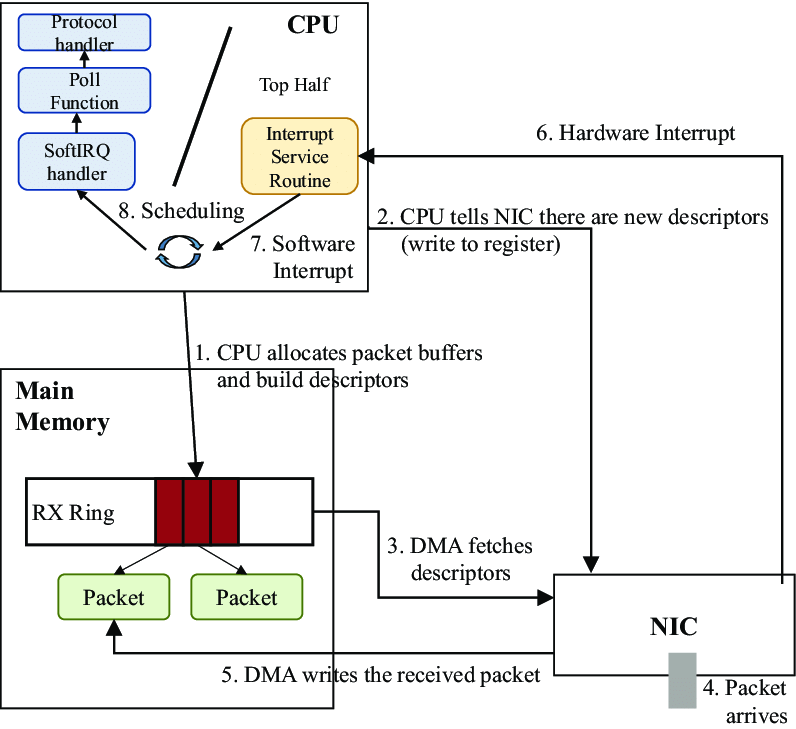

DMA环允许NIC直接访问软件使用的内存。软件(内核情况下的NIC驱动程序)为环分配内存，然后将其映射为DMA内存，这样NIC就会知道它可以访问它。TX数据包将由软件在此内存中创建，并由NIC读取和传输(通常是在软件发出NIC信号之后，它应该开始发送)。RX数据包将由NIC写入此内存，并由软件读取和处理(通常是在发出中断以发出工作信号之后)。

希望这能有所帮助。

Answer 2

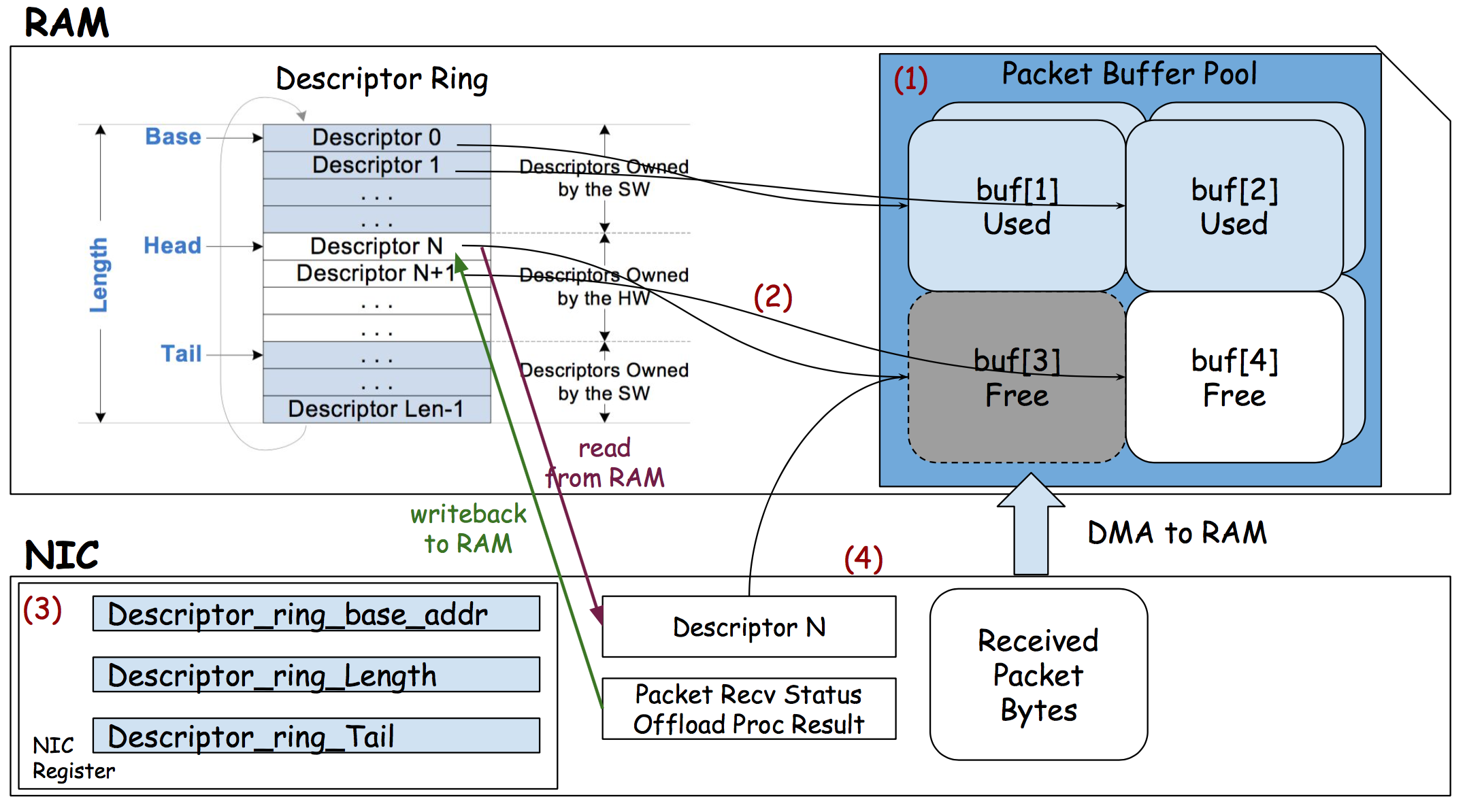

1. 环形缓冲器包含RAM中缓冲区的起始地址和结束地址。TX环将在RAM中包含缓冲区地址，其中包含要传输的数据。RX环将在RAM中包含缓冲区地址，NIC将在其中放置数据。 这些环存在于RAM中。
2. TX缓冲器和RX缓冲器位于TX/RX环所指向的RAM中。
3. 现在网卡寄存器在RAM中有环形缓冲器的位置。

现在1和2可以是DMA可缓存，它们被称为DMA TX/RX环和DMA TX/RX缓冲器。现在，由于RX/TX环必须始终保持，所以它们是作为一致/相干DMA类型的。缓冲器是流/单一DMA类型的内存。

​

​

Answer 3

DMA环缓冲器和TX/RX环是相同的。

DMA有两种类型的环形缓冲区。

• TX环形缓冲区-用于从内核到设备的数据传输。
• RX环形缓冲区-用于从设备到内核接收数据。
