如何使用python检测矩形形状对象

Question

我正在用python.I做一个项目。我想通过使用python.I打开网络摄像头来检测矩形物体。我试过了，但没有得到准确的答复。如果有任何手指碰到我们的对象，它会在摄像头前面显示对象，它不认识我们的object.please，任何人都可以预先帮助me.Thanks：)这是我的代码: py：

import math
import numpy as np
import cv2

#dictionary of all contours
contours = {}
#array of edges of polygon
approx = []
#scale of the text
scale = 2
#camera
cap = cv2.VideoCapture(0)
print("press q to exit")

# Define the codec and create VideoWriter object
fourcc = cv2.VideoWriter_fourcc(*'XVID')
out = cv2.VideoWriter('output.avi',fourcc, 20.0, (640,480))

#calculate angle
def angle(pt1,pt2,pt0):
    dx1 = pt1[0][0] - pt0[0][0]
    dy1 = pt1[0][1] - pt0[0][1]
    dx2 = pt2[0][0] - pt0[0][0]
    dy2 = pt2[0][1] - pt0[0][1]
    return float((dx1*dx2 + dy1*dy2))/math.sqrt(float((dx1*dx1 + dy1*dy1))*(dx2*dx2 + dy2*dy2) + 1e-10)

while(cap.isOpened()):
    #Capture frame-by-frame
    ret, frame = cap.read()
    if ret==True:
        #grayscale
        gray = cv2.cvtColor(frame, cv2.COLOR_BGR2GRAY)
        #Canny
        canny = cv2.Canny(frame,80,240,3)

        #contours
        canny2, contours, hierarchy = cv2.findContours(canny,cv2.RETR_EXTERNAL,cv2.CHAIN_APPROX_SIMPLE)
        for i in range(0,len(contours)):
            #approximate the contour with accuracy proportional to
            #the contour perimeter
            approx = cv2.approxPolyDP(contours[i],cv2.arcLength(contours[i],True)*0.02,True)

            #Skip small or non-convex objects
            if(abs(cv2.contourArea(contours[i]))<100 or not(cv2.isContourConvex(approx))):
                continue

            x,y,w,h = cv2.boundingRect(contours[i])
            vtc = len(approx)
            if(vtc==4):
                cv2.putText(frame,'RECTANGLE',(x,y),cv2.FONT_HERSHEY_SIMPLEX,scale,(255,255,255),2,cv2.LINE_AA)

        #Display the resulting frame
        out.write(frame)
        cv2.imshow('frame',frame)
        cv2.imshow('canny',canny)
        if cv2.waitKey(1) == 1048689: #if q is pressed
            break

#When everything done, release the capture
cap.release()
cv2.destroyAllWindows()

这是我的输出：

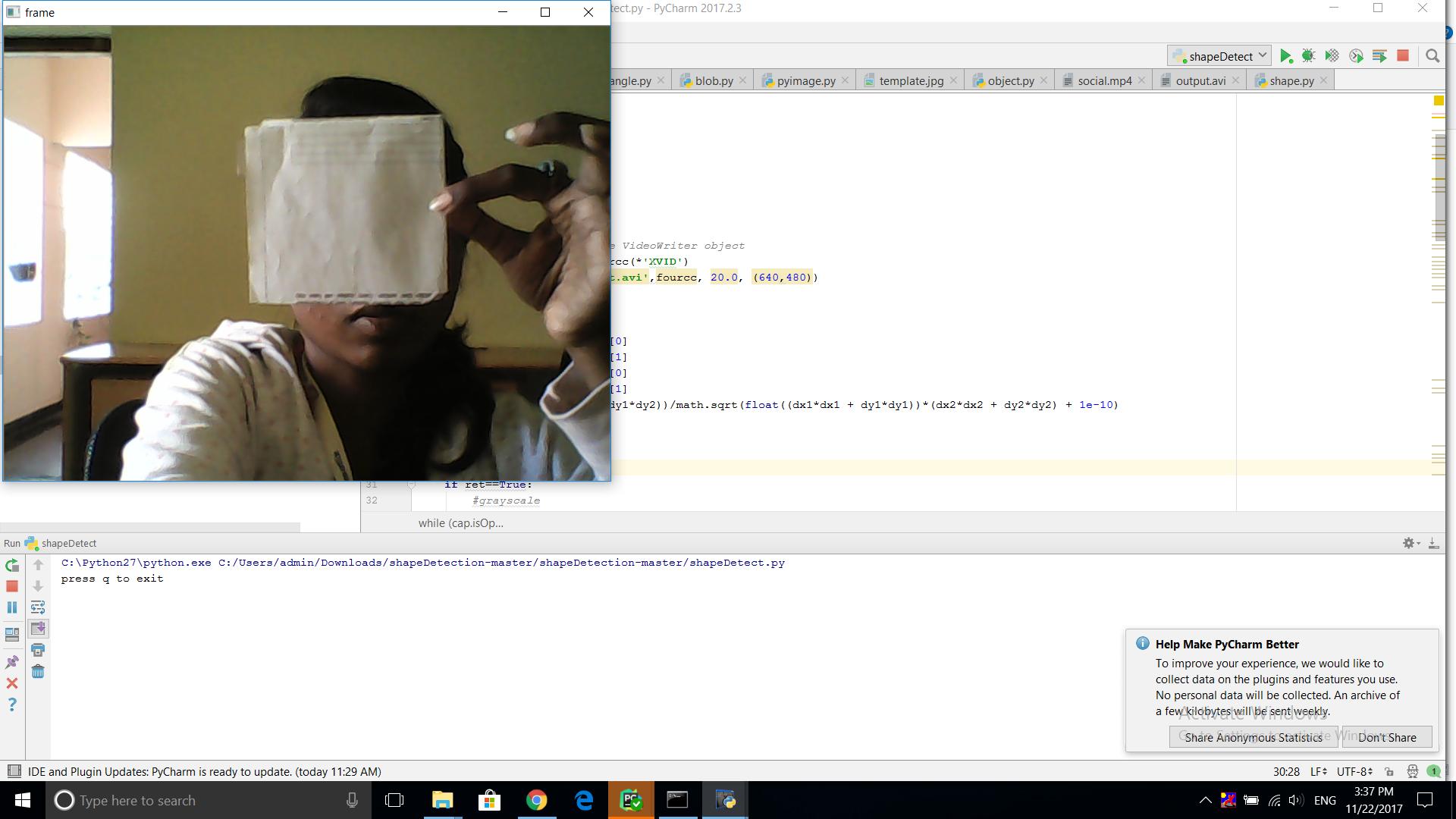

非工作输出

​

​

工作输出

​

​

Answer 1

您当前的代码中有此部分：

        #Skip small or non-convex objects
        if(abs(cv2.contourArea(contours[i]))<100 or not(cv2.isContourConvex(approx))):
            continue

        x,y,w,h = cv2.boundingRect(contours[i])
        vtc = len(approx)
        if(vtc==4):
            cv2.putText(frame,'RECTANGLE',(x,y),cv2.FONT_HERSHEY_SIMPLEX,scale,(255,255,255),2,cv2.LINE_AA)

在这里，可以在等高线周围创建一个矩形，并比较这些区域。因此，可以使用boundingRect，然而，您的手机可以稍微角度，所以minAreaRect是更好的这一点。它将返回((x,y), (w,h), angle)，您关心的是(w，h)部分，因为该区域是w*h。您已经知道热得到的轮廓的实际面积，因为它在您的代码。

最后，代码应该如下所示：

        #Skip small or non-convex objects
        if(abs(cv2.contourArea(contours[i]))<100 or not(cv2.isContourConvex(approx))):
            continue

        x,y,w,h = cv2.boundingRect(contours[i])
        vtc = len(approx)
        rect = cv2.minAreaRect(contours[i])
        rectArea = rect[1][0] * rect[1][1]
        contourArea = cv2.contourArea(contours[i])
        # now it will check if the difference is less than 10% of the rect area
        if vtc==4 or abs(rectArea - contourArea) < rectArea * .10:
            cv2.putText(frame,'RECTANGLE',(x,y),cv2.FONT_HERSHEY_SIMPLEX,scale,(255,255,255),2,cv2.LINE_AA)

这可能会奏效，但您可能需要调整阈值(我使用了10%的rectArea)。即使四点检查也可以省略，如果它是一个矩形，它将有一个完美的拟合(矩形-contourarea)= 0。

我希望这会有所帮助，但这是一个简单的方法。更多可能的答案也对此有效。你甚至可以用机器学习算法或者矩形拟合算法来思考这个问题。
