TetGen为模型中的空腔/孔生成tets

Question

我正在使用tetgen为我的研究生成网格。

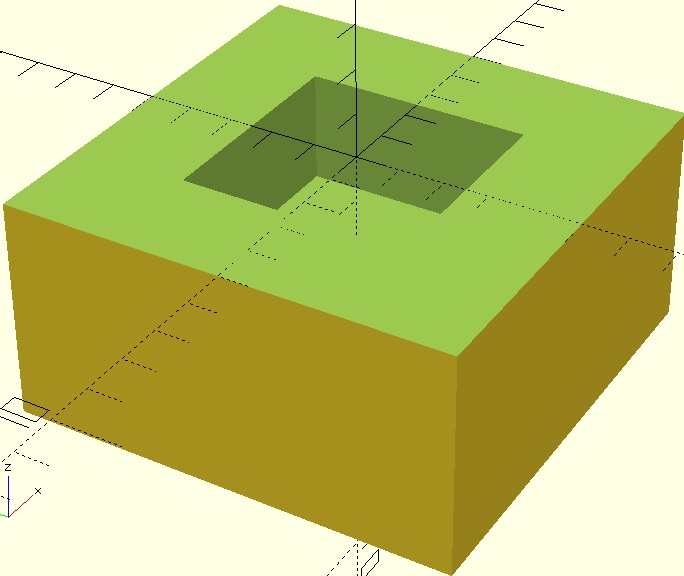

我的模特里面有个空的内室。例如，一个大小为5，5，5的空盒子在一个大小(10，10，10)的盒子里。见图：

​

问题是tetgen在空腔内生成四面体。为什么？有什么办法可以避免吗？

我尝试使用-YY、-q、-CC、-c以及它们的组合，但都有相同的问题，没有给出错误的洞察力。(http://wias-berlin.de/software/tetgen/1.5/doc/manual/manual005.html)。

Answer 1

我解决的方法是创建一个.poly文件(http://wias-berlin.de/software/tetgen/fformats.poly.html)。我从一个.poly文件中创建了一个.off文件(format)，可以从OpenScad导出该文件)。

.poly 文件由4个部分组成，其中第三个部分指定对象中的漏洞。需要告诉TetGen对象中有洞。这样做的方法，是通过指定一个点在孔/腔。

可能的.poly文件如下所示：

part1 -顶点：

40 3 0 0
0 0.2 0 1
1 0.161803 0.117557 0
...

part2 - faces：

72 0
1
3 0 1 2
1
3 1 0 3
...

part3 - <==============是我需要的

1
1 0 0 0.5   <=== this is a point, which I know is inside my hole/chamber

这是文件，没有任何中断，以防万一：

40 3 0 0
0 0.2 0 1
1 0.161803 0.117557 0
...

72 0
1
3 0 1 2
1
3 1 0 3
...

1
1 0 0 0.5
