如何从图像中提取不同形状

Question

我是一个图像处理世界的新手，我有一个问题陈述，我需要一个先开始解决它。

问题陈述：

我有一个由图案组成的图像。此模式是使用不同的单个形状创建的。下面是用于形成模式的模式和个人形状。

详细问题陈述

我有15个独特的形状(下图)，我可以用它画出不同的图案(已经给出了一个例子)。我有400多个图案。我想使用图像处理来找出用于生成特定图案的不同形状(及其在模式中的位置)。

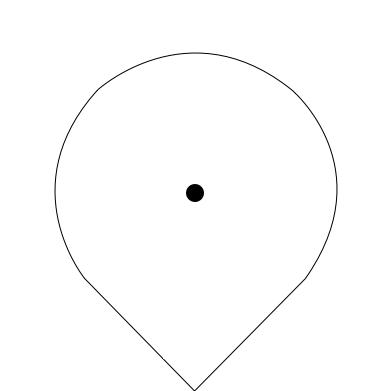

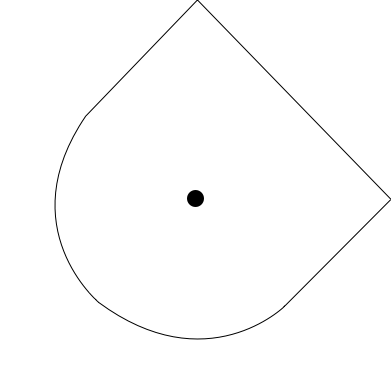

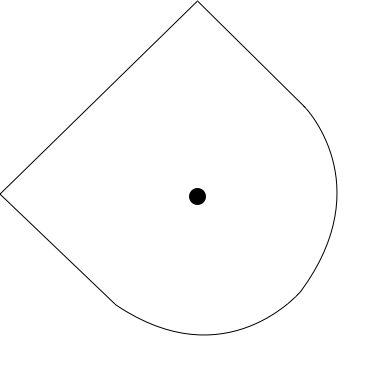

所有独特的形状：

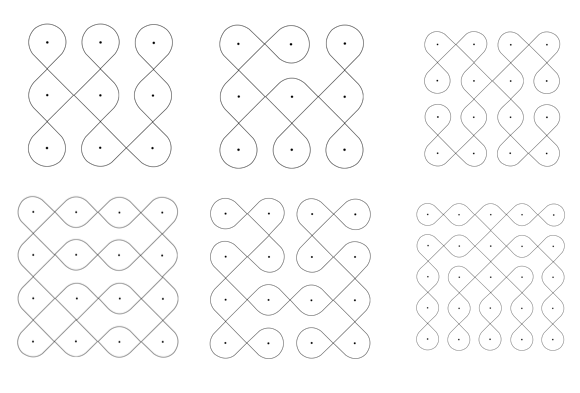

更多的模式图像

​

我想要实现的：

我想输入图案图像，找出用于形成图案的个别形状和形状放在图案中的位置?：

注意：，我没有包括所有的个别形状，因为问题变得太大了。

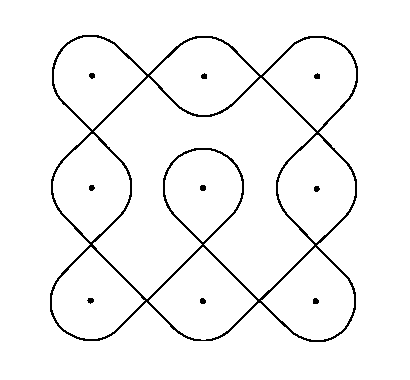

模式图像：

​

个人形状：

​

Answer 1

要知道哪些参考形状组成您的图像，您可以

1. 定位中心点，它存在于您的所有形状。
2. 知道点在哪里，找出正确的形状。

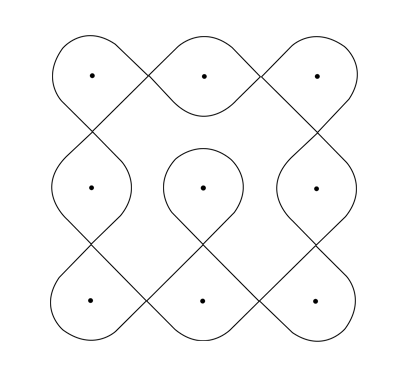

对于这个答案的范围，我使用这些已经预处理的图像。第一个图像是简单的阈值化，第二个我使用了这片段。

​

​

在预处理后的图像上很容易找到中心点。您可以使用cv::connectedComponentsWithStats检索所有黑色组件，然后删除太大的组件。您可以在下面的函数getCenterPoints中找到代码。

​

​

然后，只要简单地将此图像和原始图像组合起来，就可以很容易地获得轮廓(稍后需要)：

​

​

现在我们可以找到点，但我们也需要一种方式来判断哪一个形状构成了最终的图像。我们可以使用形状的几何结构为每个形状构建一个简单的描述符:我们保存一个Mat 4值，表示中心在垂直和水平方向上与轮廓之间的距离：

​

​

这唯一地标识了所有参考形状。然后，我们对这个4元向量进行规范化，使它成为尺度不变的。使用这个描述符可以避免繁琐的“多尺度模板匹配”，而且速度更快，扩展性更强。您可以在下面的函数computeShapeDescriptor中找到这方面的代码。

为了计算形状描述符，我们还需要形状中心的正确位置，这就是我们前面发现的blob的质心。我们基本上再次使用cv::connectedComponentWithStats。见下面的getCentroids。

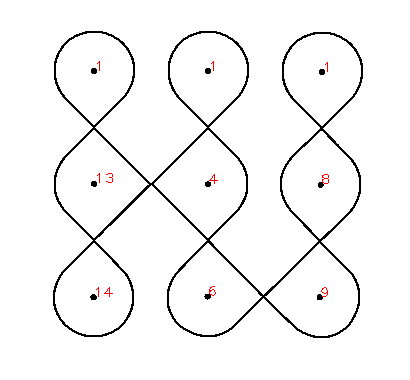

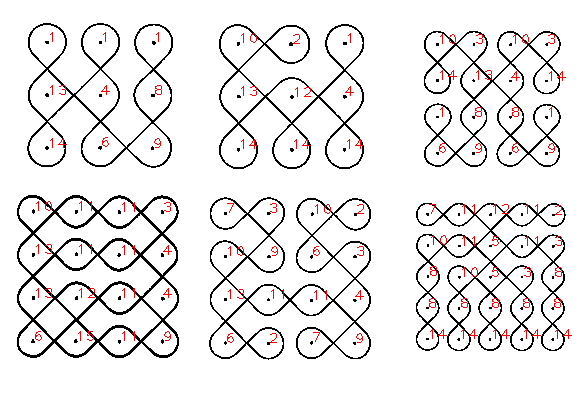

现在我们知道了如何找到点来定位所有的形状，并知道如何描述它们。要在图像中找到相应的参考形状，只需比较描述符。最相似的一个应该是正确的！

​

​

​

​

供参考的完整代码：

#include <opencv2\opencv.hpp>
#include <vector>

void computeShapeDescriptor(const cv::Mat1b shape_outline, cv::Point center, cv::Mat1d& desc)
{
    desc = cv::Mat1d(1, 4, 0.0);

    // Go up until I find a outline pixel
    for (int i = center.y; i >= 0; --i) {
        if (shape_outline(i, center.x) > 0) {
            desc(0) = std::abs(i - center.y);
            break;
        }
    }
    // Go right until I find a outline pixel
    for (int i = center.x; i < shape_outline.cols; ++i) {
        if (shape_outline(center.y, i) > 0) {
            desc(1) = std::abs(i - center.x);
            break;
        }
    }
    // Go down until I find a outline pixel
    for (int i = center.y; i < shape_outline.rows; ++i) {
        if (shape_outline(i, center.x) > 0) {
            desc(2) = std::abs(i - center.y);
            break;
        }
    }
    // Go left until I find a outline pixel
    for (int i = center.x; i >= 0; --i) {
        if (shape_outline(center.y, i) > 0) {
            desc(3) = std::abs(i - center.x);
            break;
        }
    }

    desc /= cv::norm(desc, cv::NORM_L1);
}

void getCenterPoints(const cv::Mat1b& src, cv::Mat1b& dst)
{
    dst = cv::Mat1b(src.rows, src.cols, uchar(0));

    cv::Mat1i labels;
    cv::Mat1i stats;
    cv::Mat1d centroids;
    int n_labels = cv::connectedComponentsWithStats(~src, labels, stats, centroids);
    for (int i = 1; i < n_labels; ++i) {
        if (stats(i, cv::CC_STAT_AREA) < 100)
        {
            dst.setTo(255, labels == i);
        }
    }
}

void getCentroids(const cv::Mat1b& src, cv::Mat1d& centroids)
{
    // Find the central pixel
    cv::Mat1i labels;
    cv::Mat1i stats;

    cv::connectedComponentsWithStats(src, labels, stats, centroids);
    // 'centroids' contains in each row x,y coordinates of the centroid
}


int main()
{
    // Load the reference shapes
    cv::Mat1b reference = cv::imread("path_to_reference_shapes", cv::IMREAD_GRAYSCALE);

    // -------------------------
    // Compute descriptor for each reference shape
    // -------------------------

    // Get the centers
    cv::Mat1b reference_centers;
    getCenterPoints(reference, reference_centers);

    // Get the centroids
    cv::Mat1d shape_centroids;
    getCentroids(reference_centers, shape_centroids);

    // Find the outline
    cv::Mat1b reference_outline = ~(reference | reference_centers);

    // Prepare output image
    cv::Mat3b reference_output;
    cv::cvtColor(reference, reference_output, cv::COLOR_GRAY2BGR);

    // Compute the descriptor for each shape
    std::vector<cv::Mat1f> shape_descriptors;
    for (int i = 1; i < shape_centroids.rows; ++i)
    {
        cv::Point center;
        center.x = std::round(shape_centroids(i, 0));
        center.y = std::round(shape_centroids(i, 1));

        cv::Mat1d desc;
        computeShapeDescriptor(reference_outline, center, desc);

        shape_descriptors.push_back(desc.clone());

        // Draw the ID of the shape
        cv::putText(reference_output, cv::String(std::to_string(i)), center, cv::FONT_HERSHEY_PLAIN, 1, cv::Scalar(0, 0, 255));
    }

    // -------------------------
    // Find shapes in image
    // -------------------------

    cv::Mat1b img = cv::imread("path_to_image", cv::IMREAD_GRAYSCALE);

    // Get the centers
    cv::Mat1b img_centers;
    getCenterPoints(img, img_centers);

    // Get the centroids
    cv::Mat1d img_centroids;
    getCentroids(img_centers, img_centroids);

    // Find the outline
    cv::Mat1b img_outline = ~(img | img_centers);

    // Prepare output image
    cv::Mat3b img_output;
    cv::cvtColor(img, img_output, cv::COLOR_GRAY2BGR);

    // Compute the descriptor for each found shape, and assign to nearest descriptor among reference shapes
    for (int i = 1; i < img_centroids.rows; ++i)
    {
        cv::Point center;
        center.x = std::round(img_centroids(i, 0));
        center.y = std::round(img_centroids(i, 1));

        cv::Mat1d desc;
        computeShapeDescriptor(img_outline, center, desc);

        // Compute the distance with all reference descriptors
        double minDist = 1e10;
        int minIdx = 0;
        for (size_t j = 0; j < shape_descriptors.size(); ++j)
        {
            // Actual distance computation
            double dist = 0.0;
            for (int c = 0; c < desc.cols; ++c) {
                dist += std::abs(desc(c) - shape_descriptors[j](c));
            }

            if (minDist > dist) {
                minDist = dist;
                minIdx = j;
            }
        }

        // Draw the ID of the shape

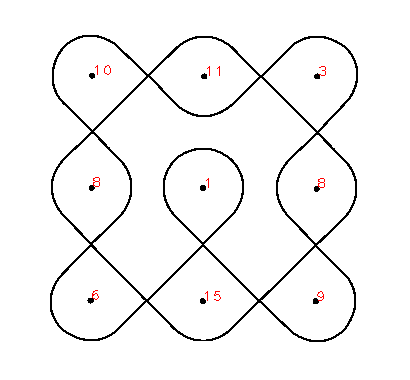

        cv::putText(img_output, cv::String(std::to_string(minIdx + 1)), center, cv::FONT_HERSHEY_PLAIN, 1, cv::Scalar(0, 0, 255, 255));
    }


    return 0;
}

Answer 2

您可以使用点定位单个形状(二值化+连接组件标记)。

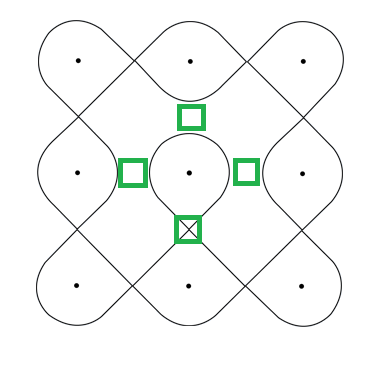

然后，很容易检测到方角的缺失/存在，例如通过相邻形状对之间的小窗口。这将给您一个二进制代码，您可以使用它来区分您的模式。

​

​

Answer 3

考虑到您有一个形状字典，您可以模板匹配，以找到哪个形状是在您的图像。模板匹配非常简单:计算形状和图像的相关性、均方误差等“拟合优度”度量，形状位于图像的每个点。例如，参见这些讲稿。如果使用相关性(在这种情况下这是有意义的)，则可以使用FFT来显著加快计算速度。例如，看看这个OpenCV教程。

以上假设模板的大小和方向与图像中显示的相同。如果大小可能不同，您需要使用多尺度模板匹配方法，这一点我稍微多了一点，但并不困难。只要试着在不同的尺度和方向上多次匹配每个形状。或者旋转和缩放你的图像。我猜想，给出你的例子，你只需要测试4个方向和1个尺度，所以这是一个合理的方法。

更灵活的方法是检测点(例如，模板匹配)，填充周围的点来填充形状(假设它们都是简单的多边形)，并提取检测区域的边界。然后，可以使用例如傅里叶描述符将该边界与字典中的边界相匹配。这将允许您检测任意尺度和方向的形状。
