matlab中矢量与数组的连接绘图

Question

我想在matlab中创建和显示一个三维外壳(例如，一个有100个元素的桶)，并且我有一个厚度矢量( 100 *1)，其中包含100个外壳元素的厚度。所以我有一个数组，它包含shell节点和元素的坐标，还有一个向量，它包含shell元素的厚度。

现在，我如何显示这个三维外壳，每个元素，取决于它的厚度是不同的颜色(灰色)？

或者，如何将坐标阵列和厚度矢量结合起来，或将厚度矢量映射到三维壳体的形状上，并显示一个灰色的三维壳体？

编辑:这个问题是关于拓扑优化的。最后，我必须有一个像附件一样的数字。

我有一个大小为100*1的向量，例如1 0 0 1 0.这个向量的名称是厚度向量。“1”表示固体，“0”表示厚度矢量中的空隙。

我有一个数组(XYZ)来绘制三维外壳形状。我把这个三维外壳划分成100个矩形元素。因此，对应于三维壳中的每个元素，我在厚度向量中有一个数字(0或1)。

现在，我如何在输出颜色的3D外壳图上显示每个元素的厚度(例如，在最后的图中，我们可以看到每个实体元素是黑色的，每个元素是无效的元素是白色的)。或者如何链接或映射外壳图上的厚度向量？

图片链接：http://s9.picofile.com/file/8310446684/Capture.JPG

Answer 1

首先，您可以将yout厚度矢量thickness_V转换为10*10矩阵。

thickness_M = [];
for i = 1:10
    thickness_M = [thickness_M thickness_V(1+10*(i-1):10+10*(i-1))];
end

然后，您可以使用浪花与选项colormap gray相结合，因为您只有两个可能的值，灰色的阴影将仅为白色或黑色。

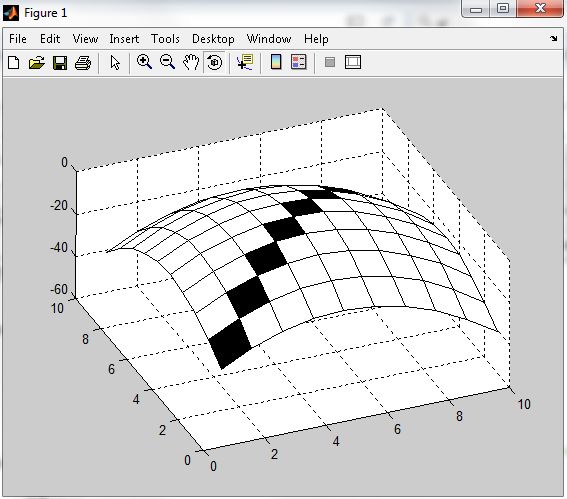

下面是我刚才做的一个例子：

[X,Y] = meshgrid(1:10);
Z = -(X-5).^2 - (Y-5).^2;
thickness_M = eye(10,10);
s = surf(X, Y, Z, -thickness_M);
colormap gray;

​

​
