用图形绘制程序依赖图

Question

我试图绘制一个PDG，但是当我添加数据依赖项时，它的格式会出现错误。

我所拥有的

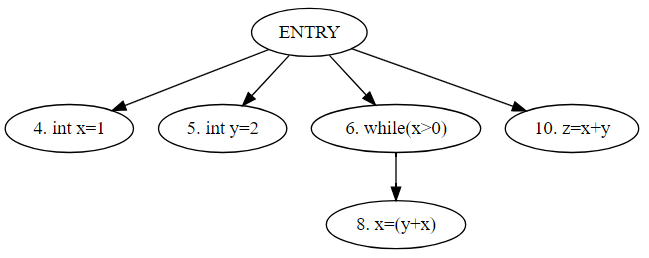

当我只绘制控件依赖项时，图形看起来很好：

digraph {
4[label="4. int x=1"];
5[label="5. int y=2"];
6[label="6. while(x>0)"];
8[label="8. x=(y+x)"];
10[label="10. z=x+y"];
ENTRY -> 4[rank=same, splines=line];
ENTRY -> 5[rank=same, splines=line];
ENTRY -> 6[rank=same, splines=line];
ENTRY -> 10[rank=same, splines=line];
6 -> 8[splines=line];
}

​

​

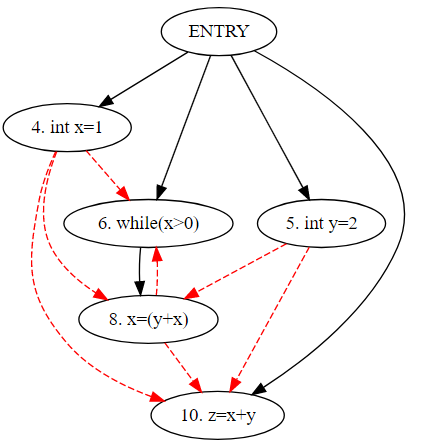

当我试图添加数据依赖项时，图形的格式出现了错误：

digraph {
4[label="4. int x=1"];
5[label="5. int y=2"];
6[label="6. while(x>0)"];
8[label="8. x=(y+x)"];
10[label="10. z=x+y"];
ENTRY -> 4[rank=same, splines=line];
ENTRY -> 5[rank=same, splines=line];
ENTRY -> 6[rank=same, splines=line];
ENTRY -> 10[rank=same, splines=line];
6 -> 8[splines=line];
4 -> 6[style=dashed, splines=curved, color=red];
8 -> 6[style=dashed, splines=curved, color=red];
4 -> 8[style=dashed, splines=curved, color=red];
5 -> 8[style=dashed, splines=curved, color=red];
4 -> 10[style=dashed, splines=curved, color=red];
5 -> 10[style=dashed, splines=curved, color=red];
8 -> 10[style=dashed, splines=curved, color=red];
}

​

​

我试图添加属性"splines=line“来绘制直线(control .)，但是它不像预期的那样工作。我还试验了属性“权重”和“等级”.

谁能给我个提示吗？是否可以为节点设置订单？类似: Entry =第一行和第一个元素节点4=第二行和第一个元素.节点8=第三行和第一元素

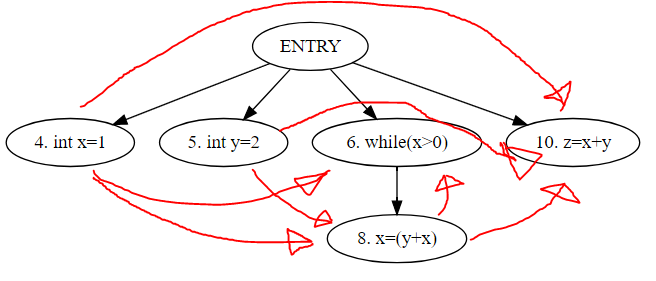

期望的

​

​

Answer 1

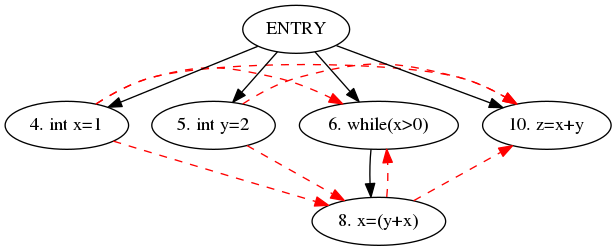

正确地使用rank = same，加上不可见的边缘，以保持中间节点的顺序，应该会有所帮助：

digraph so
{
    splines=true;

    4[label="4. int x=1"];
    5[label="5. int y=2"];
    6[label="6. while(x>0)"];
    8[label="8. x=(y+x)"];
    10[label="10. z=x+y"];

    { rank = same; 4 5 6 10 }
    ENTRY -> { 4 5 6 10 }
    6 -> 8;

    edge[style=dashed, color=red];
    { 4 8 } -> 6;
    { 4 5 } -> 8;
    { 4 5 8 } -> 10;
    // keep graphViz from re-ordering these nodes:
    4 -> 5 -> 6 -> 10[ style = invis ];
}
