从同一列的数据组创建多个图表

Question

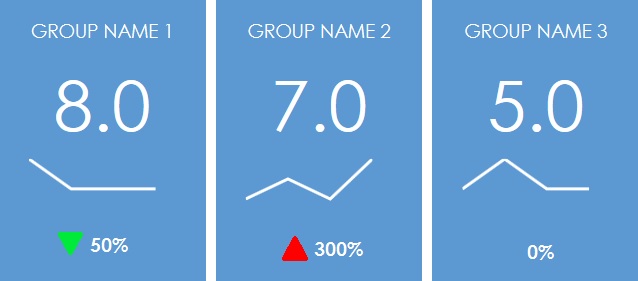

如何制作这个仪表板

​

​

从这些数据

time,group_name,value
15/10/2017 15:36:15,group-1,1
15/10/2017 15:36:15,group-2,1
15/10/2017 15:36:15,group-2,1
15/10/2017 15:36:15,group-2,1
15/10/2017 15:36:16,group-1,1
15/10/2017 15:36:16,group-3,1
15/10/2017 15:36:16,group-1,1
15/10/2017 15:36:16,group-3,1
15/10/2017 15:36:17,group-3,1
15/10/2017 15:36:17,group-3,1
15/10/2017 15:36:17,group-1,1
15/10/2017 15:36:17,group-2,1
15/10/2017 15:36:18,group-1,1
15/10/2017 15:36:18,group-1,1
15/10/2017 15:36:18,group-2,1
15/10/2017 15:36:18,group-1,1
15/10/2017 15:36:19,group-3,1
15/10/2017 15:36:19,group-2,1
15/10/2017 15:36:19,group-2,1
15/10/2017 15:36:19,group-1,1

使用dc.js？

提前谢谢你。

Answer 1

您可以首先按时间和组列进行维度/分组，然后使用假组将一个组分成多个。

我没有访问您的数据的权限(在问问题时最好将数据粘贴为文本)，所以我使用dc.js示例中的一个数据创建了一个示例。数据如下：

Expt,Run,Speed
1,1,850
1,2,740
1,3,900
1,4,1070
1,5,930
1,6,850
...
2,1,960
2,2,940
2,3,960
2,4,940
2,5,880
2,6,800

有两个重要步骤。首先，我们需要在X维和要拆分的维度上创建一个维度和组。在这种情况下，我们希望Run是X维，我们希望被Expt拆分。我们把Run放在第一位。这群人是正常的。

var runExptDim = cf.dimension(function(d) {
  return [d.Run, d.Expt];
});
var runExptGroup = runExptDim.group().reduceSum(function(d) {
  return d.Speed;
});

现在我们需要一个假组来用第二个密钥来分割原来的组。下面是一个函数，它允许我们为Expt的所有值构造假组

function split_group(group2d) {
  return {
    subgroup: function(key) {
      return {
        all: function() {
          return group2d.all().filter(function(kv) {
            return kv.key[1] === key;
          }).map(function(kv) {
            return {key: kv.key[0], value: kv.value};
          }).sort(function(a, b) {
            return a.key - b.key;
          })
        }
      };
    }
  };
}

当调用子组的.all()方法时，它从原始组中提取数据，使用键的第二部分过滤数据，并使用.map()删除密钥的第二部分。

最后，它还必须对数据进行排序，因为多键往往会扰乱排序，因为数据被转换为字符串，以便在使用多键时进行排序。

抓取像这样的子组：

var splitGroup = split_group(runExptGroup);
var runGroup1 = splitGroup.subgroup(1),
  runGroup2 = splitGroup.subgroup(2),
  runGroup3 = splitGroup.subgroup(3);

因为我们有一个奇怪的维度，所以还不清楚应该在图表中指定什么维度。最简单的方法是在X轴上创建另一个维度：

var runDim = cf.dimension(function(d) {
  return d.Run;
});

然而，这将导致图表自身过滤。我以后可能会重新考虑我的答案，并纠正这一点。

图表初始化如下所示：

var line1 = dc.lineChart('#line1')
  .width(400).height(200)
  .dimension(runExptGroup)
  .group(runGroup1)
  .x(d3.scale.linear())
  .elasticX(true)
  .elasticY(true);

这并不包括您的样式需求，但您可以查看火花线例子获得一些提示。

这里有一个小提琴示例：https://jsfiddle.net/gordonwoodhull/og68rkqz/

希望这能有所帮助！

编辑:在数字显示中显示总计

要显示每个拆分组的总数，您可以创建一个“假groupAll”，它接受value的总和：

  function total_group(group) {
    return {
      value: () => d3.sum(group.all(), kv => kv.value)
    };
  }

数字显示可以采用带有groupAll方法的.total()对象或常规组，在这种情况下，它将找到.all()的最大值

奇怪的是，当使用groupAll时，它需要标识值访问器。把这一切结合在一起：

  var identity = x => x;

  var number1 = dc.numberDisplay('#num1')
    .valueAccessor(identity)
    .group(total_group(runGroup1));

你的小提琴叉：https://jsfiddle.net/gordonwoodhull/aj1m9ysg/1/
