PaintCode绘图代码android使用的是像素而不是点/DP

Question

注意:是的，我知道在Android中还有其他的按钮处理方法，但这只是一个例子来说明我的问题( actuall按钮要复杂得多)。因此，请不要回答在提供其他解决方案按钮在安卓，我正在寻找一个解决方案与PaintCode.

多年来，我一直使用PaintCode来绘制自定义按钮，它的工作原理非常出色。我也想对android做同样的事情，并有以下问题：

1. 在PaintCode中，我画一个按钮，它基本上是一个圆角矩形，半径为20点。

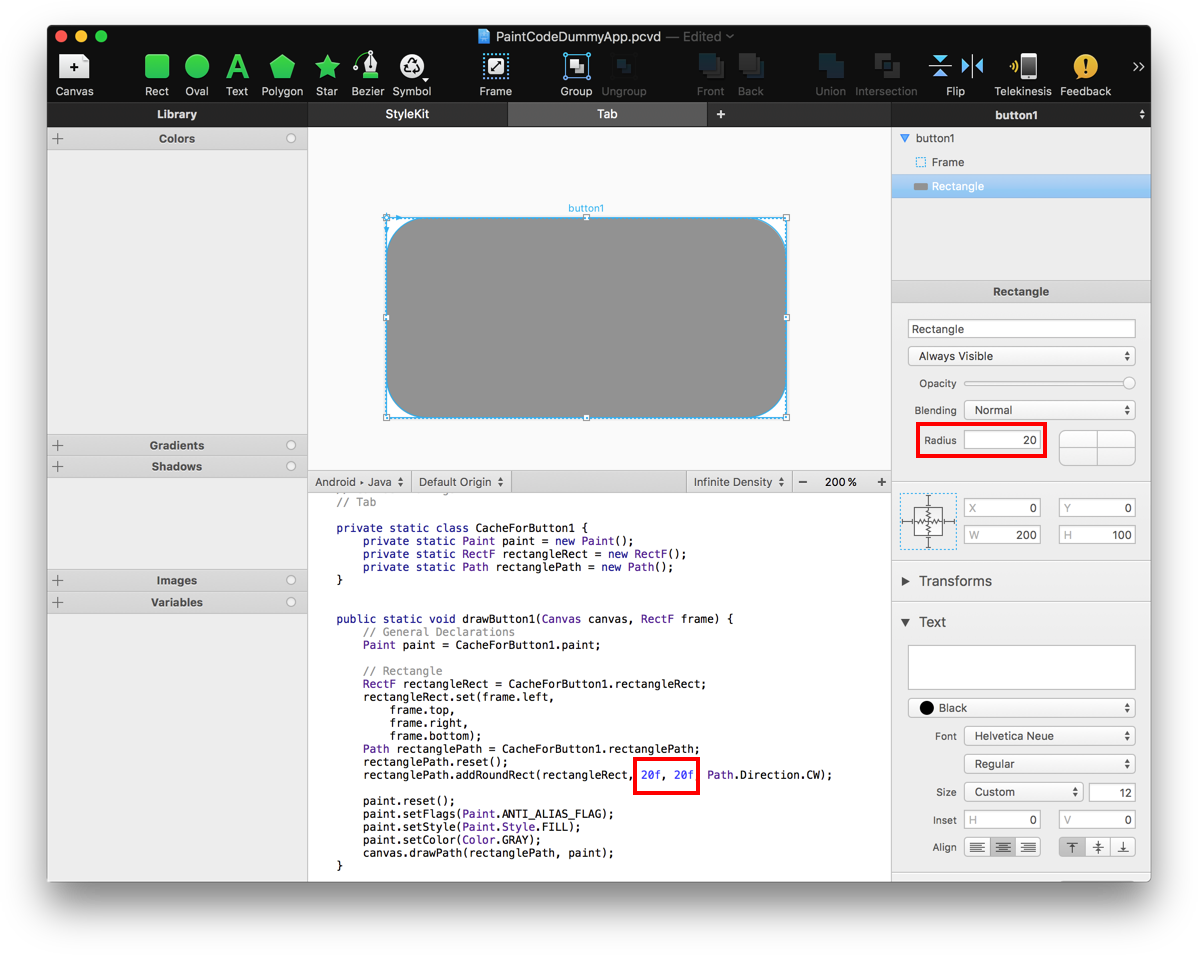

2. 我画一个框架周围，然后设置正确的大小行为使用弹簧(见截图)。
3. 其结果是，无论按钮的大小将是(=框架)，角将永远是完美的圆角与20分。基本上是个可调整大小的按钮。

这在iOS上运行得很好，但是在安卓系统上，radius是20个像素而不是点，从而产生了一个远到小的半径(现在是高分辨率设备)。

或者在一般情况下，使用PaintCode生成的绘图方法绘制PaintCode时，我在PaintCode中绘制的所有绘图都是小的。

它会使生成的绘图代码没有考虑到设备的规模(就像在iOS上那样)。

​

​

查看https://www.paintcodeapp.com/documentation/android部分，“缩放”PaintCode建议在安卓系统中使用密度度量来执行缩放。这确实有效，但使生成的绘图模糊，我想这是因为我们绘制的分辨率较低，因为缩放。所以这不是一个可行的解决方案。

class Button1 @JvmOverloads constructor(
        context: Context, attrs: AttributeSet? = null, defStyleAttr: Int = 0
) : Button(context, attrs, defStyleAttr) {

    var frame = RectF()

    override fun onDraw(canvas: Canvas?) {
        super.onDraw(canvas)
        val displayDensity = resources.displayMetrics.density
        canvas?.scale(displayDensity, displayDensity)
        frame.set(0f,0f,width.toFloat()/displayDensity,height.toFloat()/displayDensity)
        StyleKitName.drawButton1(canvas, frame)
    }
}

有解决这个问题的建议吗？这是PaintCode中的一个bug吗？

Answer 1

我是开发商。很抱歉给你这么长的答案。

TLDR:自己处理缩放，例如你的方式。切换视图的layerType到软件，以避免模糊的结果规模。

首先，我完全理解这种混淆，对于iOS来说，它只是起作用，而在安卓系统中，你必须摆弄一些尺度。如果它能正常工作，那就更有意义了--我很喜欢它，其他的PaintCode用户也会这么做。但这不是窃听器。问题在于UIKit和android.graphic之间的区别。

在UIKit中，以点为单位来测量距离。这意味着，如果你画一个直径40点的圆圈，那么在不同的iOS设备上，它的尺寸应该会更小一些。PaintCode采用了这个惯例和你在PaintCode的用户界面中看到的所有数字，比如形状、笔划宽度或半径的位置--所有的东西都是在点上的。PaintCode生成的绘图代码不仅与分辨率无关(即可以调整大小/缩放，保持清晰度)，而且与显示密度无关(在视网膜显示、常规显示和视网膜高清显示上呈现大致相同的大小)。代码没有什么特别之处。看起来是这样的：

NSBezierPath* rectanglePath = [NSBezierPath bezierPathWithRect: NSMakeRect(0, 0, 100, 50)];
[NSColor.grayColor setFill];
[rectanglePath fill];

因此显示缩放是由UIKit处理的。此外，隐式尺度也取决于上下文。如果在drawRect: UIView子类中调用绘图代码，则会获得显示密度，但如果要在自定义UIImage中绘图，则会获取该图像的密度。魔术。

然后我们增加了对Android的支持。android.graphic中的所有度量都以像素表示。Android不具备任何UIKit的“显示密度”魔法。此外，也没有一种很好的方法来找出在绘图代码范围内的密度。你需要获得相关的资源。所以我们可以将它作为参数添加到所有的绘图方法中。但是，如果您不打算将绘图发布到显示，而是创建一个图像(您要发送给您的朋友或其他什么)呢？那么你不需要显示密度，而是图像密度。好的，如果添加一个参数，我们不应该添加资源，而是密度本身作为一个浮点，并在每个绘图方法中生成缩放。如果你不关心密度呢？如果你所关心的是你的画填充了一些矩形，并且有了最好的分辨率，那该怎么办？事实上，我认为情况通常是这样的。在我看来，拥有这么多不同的显示分辨率和显示密度，使得“一个物理尺寸的元素适合所有人”的方法相当小。因此，在大多数情况下，密度参数是无关的。我们决定将如何处理规模的决定留给用户。

现在是的模糊性的缩放绘图。这是UIKit和android.graphics的另一个不同之处。所有开发人员都应该明白，当涉及到用多个对象呈现大场景时，CoreGraphics不是很快。如果您是编程性能敏感的应用程序，您可能应该考虑使用SpriteKit或金属。这样做的好处是，您在CoreGraphics中所能做的事情并没有受到限制，而且您几乎总是能够得到非常准确的结果。缩放就是一个这样的例子。你可以使用巨大的规模，结果仍然是脆的。如果您想要更多的HW加速，使用不同的API并自己处理这些限制(比如您可以在GPU中安装多大的纹理)。

安卓走了另一条路。他们的android.graphic api可以在两种模式下工作--没有HW加速(他们称之为软件)或HW加速(他们称之为硬件)。它仍然是相同的API，但是其中一种硬件模式有一些重要的限制。这包括比例，模糊(因此阴影)，一些混合模式和更多。https://developer.android.com/guide/topics/graphics/hardware-accel.html#unsupported

他们决定，如果目标API级别为>= 14，每个视图都将默认使用硬件模式。当然，您可以关闭它，并且神奇地您的缩放按钮将是漂亮和锐利的。

我们提到您需要在我们的文档页面“层类型”https://www.paintcodeapp.com/documentation/android部分中关闭硬件加速，而且它也在Android文档https://developer.android.com/guide/topics/graphics/hardware-accel.html#controlling中。

Answer 2

我记得有一个类似的问题，在与PaintCode支持人员交谈之后，我们想出了一个将DP转换为PX的函数。因此，比如说，在Android系统中，考虑到不同的显示密度，这20个点将被转换成“任何”像素。

长话短说，这是PaintCode支持答案的总结：

安卓在其绘图API中不支持独立于设备的像素，这是iOS和安卓行为不同的原因。使用UIKit时，输入的坐标以点为单位，因此它负责显示密度本身。在Android中生成位图时，需要考虑显示密度。

这是我创建的函数：

private static PointF convertDPtoPX(float widthDP, float heightDP) {
    Context context = getAppContext();
    DisplayMetrics metrics = context.getResources().getDisplayMetrics();
    float widthPX = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, widthDP, metrics);
    float heightPX = TypedValue.applyDimension(TypedValue.COMPLEX_UNIT_DIP, heightDP, metrics);

    return new PointF(widthPX, heightPX);
}

下面是一个如何调用它的示例：

Bitmap myButton = StyleKit.imageOfMyButton(convertDPtoPX(widthDP, heightDP));

当然，在本例中，由于项目的具体情况，我使用的是myButton (StyleKit.imageOfMyButton)位图。您需要调整示例以满足您的需要。

例如，您可以将该radius作为PaintCode中的外部参数，使每个平台负责提供其价值。比如：

// In Android, convert 20DP to 20PX based on the above function.
// In iOS, just pass 20.
StyleKitName.drawButton1(canvas, frame, radius)

我希望这能帮到你。
