The "N" indicate the column is nullable or not.

The column type (integer or number) is subject to the target database specified for your project (under Tools > DB > Database Configuration). For example, by specify project target DB as Oracle then the columns with integer(10) will automatically change to number(10).

You can mark a column as primary key by simply adding "+" sign in front of the column name while in-line editing the column in ERD.

<a href="https://i.stack.imgur.com/IcLLn.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/IcLLn.png" alt="Adding &quot;+&quot; sign in front of column to mark it as primary key"></a>

You can find the general ERD modeling tips for Visual Paradigm at <a href="https://www.visual-paradigm.com/support/documents/vpuserguide/3563/3564/85375_drawingentit.html" rel="nofollow noreferrer">https://www.visual-paradigm.com/support/documents/vpuserguide/3563/3564/85375_drawingentit.html</a>

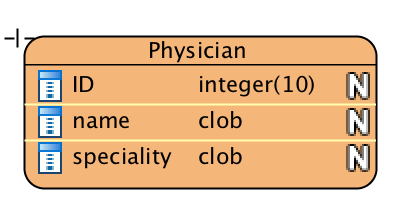

I'm new to both Visual Paradigm and ERD. I created an entity, but am a bit lost what some of the notation is. I'm not sure what the large 'N' is, or the number 10 associated with the ID integer (both were autogenerated when creating a column). Any help would be great, I can't seem to find this in the documentation.

<a href="https://i.stack.imgur.com/6ha9w.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/6ha9w.png" alt="enter image description here"></a>

Visual Paradigm ERD Questions
