应用程序与可视化范例之间的接口建模

Question

我正在评估VisualParadigm 14.1目前。

在VP 14.1中，最简单(但语义正确)的建模方法是什么

“应用程序A”通过“接口I”将“数据D”发送到“应用程序B”

使用这些archimate模型元素：

​

​

背景:我在Excel中有这些信息(应用程序、接口和数据)，并希望使用VP绘制图表(并最终托管模型)。只要Excel是我的主要源程序，我就必须使用Excel导入/导出.请注意，我是新来的Archimate和VP (但不是建模)。

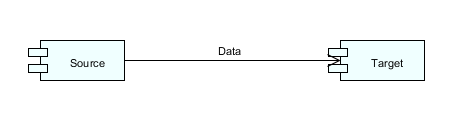

编辑:附加信息:我使用了图表中建议的连接，但是我可以在两个组件之间绘制一个"usedBy“链接。我可以用流动的数据来称呼它。但这在语义上是正确的吗？

​

​

Answer 1

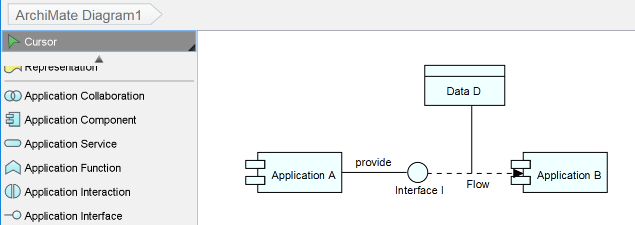

您可以考虑采用以下方式进行建模：

​

​

解释：

• “应用程序A”具有提供的接口“接口I”
• 使用流关系将“接口I”连接到“应用程序B”
• 使用关联将“数据D”连接到“接口I”和“应用程序B”之间的流程

顺便说一句，视觉范式支持从Excel导入模型。您可以将Excel中的模型转换为VP格式来执行导入。了解VP Excel格式的最简单方法是创建多个示例模型并将其导出到Excel中。然后，您可以按照导出的Excel中的格式填写模型数据并将它们导入回。使用Excel导入SysML需求模型的示例可以在https://knowhow.visual-paradigm.com/uncategorized/importing-models-through-excel-file/上找到，这将使您了解它是如何工作的。

Answer 2

根据规范，您应该使用而不是流连接器，右服务连接器。但是，我关心语义，正确的流程，更好地理解每个人。
