为什么我要在这个蒙太奇图像中得到黑框？

Question

下面是我使用的代码：

function [filterResponses] = extractFilterResponses(img, filterBank)
% Extract filter responses for the given image.
% Inputs:
%   img:                a 3-channel RGB image with width W and height H
%   filterBank:         a cell array of N filters
% Outputs:
%   filterResponses:    a W x H x N*3 matrix of filter responses

    if (~isa(img, 'double'))
        img = double(img);
    end
    if (size(img, 3) == 1)
        img = repmat(img, [1 1 3]);
    end
    img = img./255;

    [L, a, b] = RGB2Lab(img(:, :, 1), img(:, :, 2), img(:, :, 3));
    filterResponses = zeros(size(img,1), size(img, 2), length(filterBank)*3);

    for k = 1:length(filterBank)

        L = imfilter(L, filterBank{k}, 'same', 'conv', 'replicate');
        filterResponses(:, :, k*3-2) = L;

        a = imfilter(a, filterBank{k}, 'same', 'conv', 'replicate');
        filterResponses(:, :, k*3-1) = a;

        b = imfilter(b, filterBank{k}, 'same', 'conv', 'replicate');
        filterResponses(:, :, k*3) = b;

    end

end

上面的函数在给定的RGB图像的每个L*a*b层上一次从20个过滤器中应用一个过滤器。

下面的脚本用于执行函数：

img = imread('sun_advbapyfkehgemjf.jpg');
filterBank = createFilterBank();
filteredImg = extractFilterResponses(img, filterBank);
filteredImgCell = cell(20,1);
for k = 1:length(filterBank)

    filteredImgCell{k} = cat(3, filteredImg(:, :, k*3-2), filteredImg(:, :, k*3-1), ...
                             filteredImg(:, :, k*3));
    filteredImgCell{k} = repmat(filteredImgCell{k}, [1 1 1 1]);
end

montage(cat(4, filteredImgCell{:}), 'size', [4 5]);

此脚本将矩阵filterResponses中的L*a*b层连接起来，然后修复图像以添加用于蒙太奇函数的第四维，并存储在单元格中。该单元用于蒙太奇函数。

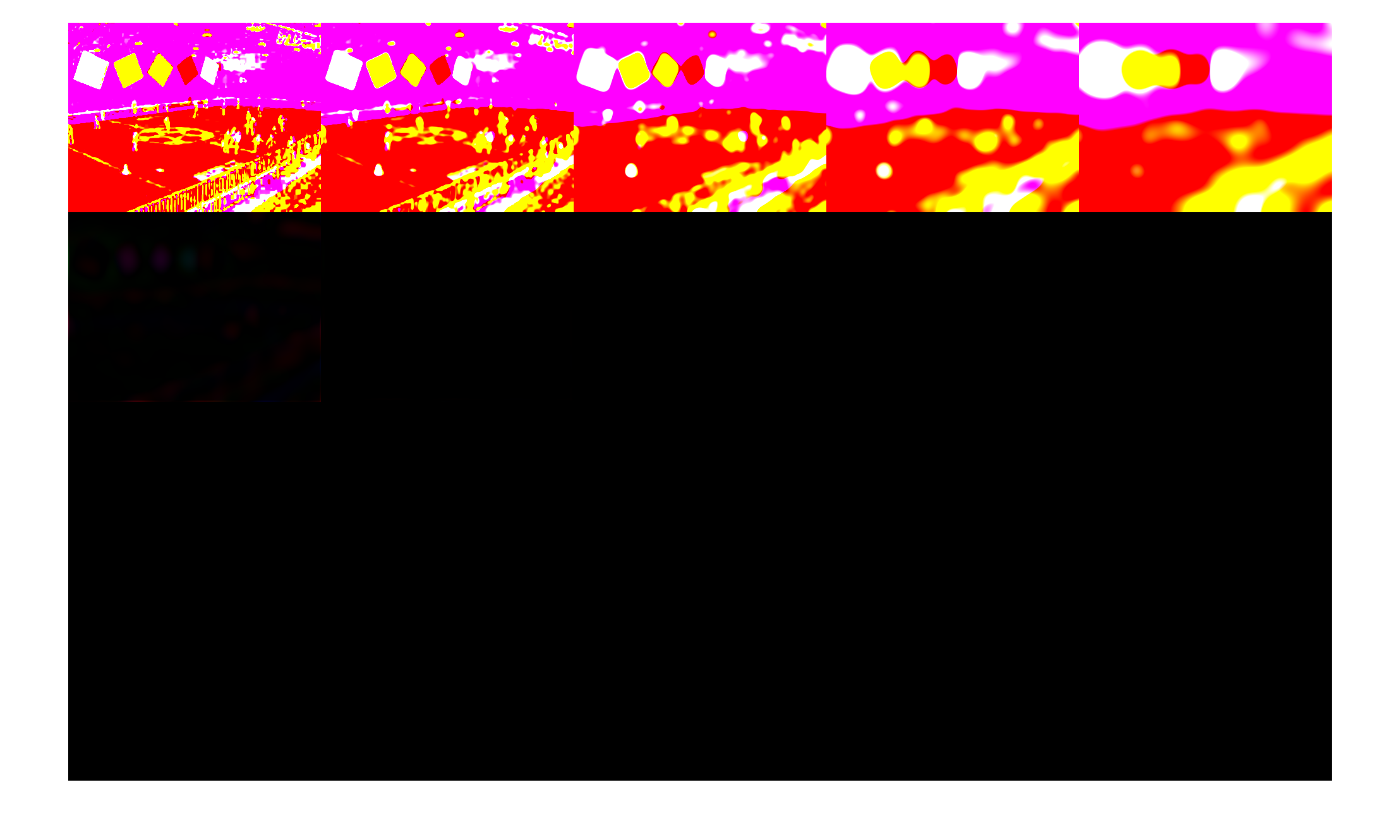

我得到的输出如下：

​

​

为什么其余的画面都是黑色的？我知道它们在那里，因为如果我用10乘以每幅图像，我可以看到更多的帧。那么，一定是与正常化有关吧？

Answer 1

有两个可能的问题：

• 您是按顺序向Lab组件添加过滤器，这样在迭代k时，您已经将从1到k的所有过滤器应用到它们。这将持续地降低你的图像值的幅度，使它们变得足够小，当添加到蒙太奇中时，较小的值图像似乎有很小的动态范围，只是显示为黑色。 我猜您希望只在迭代k中应用筛选器k，而不是以前所有的。如果是这样的话，您应该将循环代码更改为： 对于k=1:长度(FilterBank) Lk = imfilter(L，filterBank{k}，‘同’，'conv'，‘复制’)；filterResponses(:，:，k*3-2) = Lk；ak = imfilter(a，filterBank{k}，'same'，'conv'，‘filterResponses’)；filterResponses(:，:，k*3-1) = ak；bk = imfilter(b，filterBank{k}，‘同’，'conv'，‘复制’)；filterResponses(:，:，k*3) = bk；结束
• 在不知道确切的输入图像是什么的情况下，我看到了这条缩放图像值的特定行可能存在的问题： img = img./255； 您没有首先检查输入中的值范围。如果输入图像已经从0缩放到1，这将把最大振幅降低到比1小得多的值。如上所述，重复应用过滤器可能会使值变得足够小，当添加到蒙太奇时，较小的值图像的动态范围似乎很小，只是显示为黑色。 我建议检查输入图像的范围并在此基础上进行缩放。一种选择是按其自身的最大值缩放图像，使其结果范围为0到1： img = img./max(img(:))；
