C# -在没有第一次ChartArea的情况下向下滚动图表

Question

我想要的结果是一个主图和几个子图，它们与主图同步。(子图表必须与主图共享相同的x轴。)

一开始，我使用多个chartAreas进行了尝试。我可以同步子chartAreas和主chartArea。(使用这个：How to align two (or more) charts in size, scroll and grid)这个正是我想要的。但是我不能只垂直滚动子chartAreas。如果我滚动，所有的图表都是滚动的。我只想垂直滚动子chartAreas。(在顶部显示主chartArea，甚至在滚动条关闭时)

因此，我扭转了使用多个图表(而不是图表区域)的决定。我可以把它们放到TableLayoutPanel里。每行一张图表。那我就不能同步它们的x轴了.

有没有任何方法来同步一个x轴与多个图表？还是只使用多个chartAreas滚动子图区域？

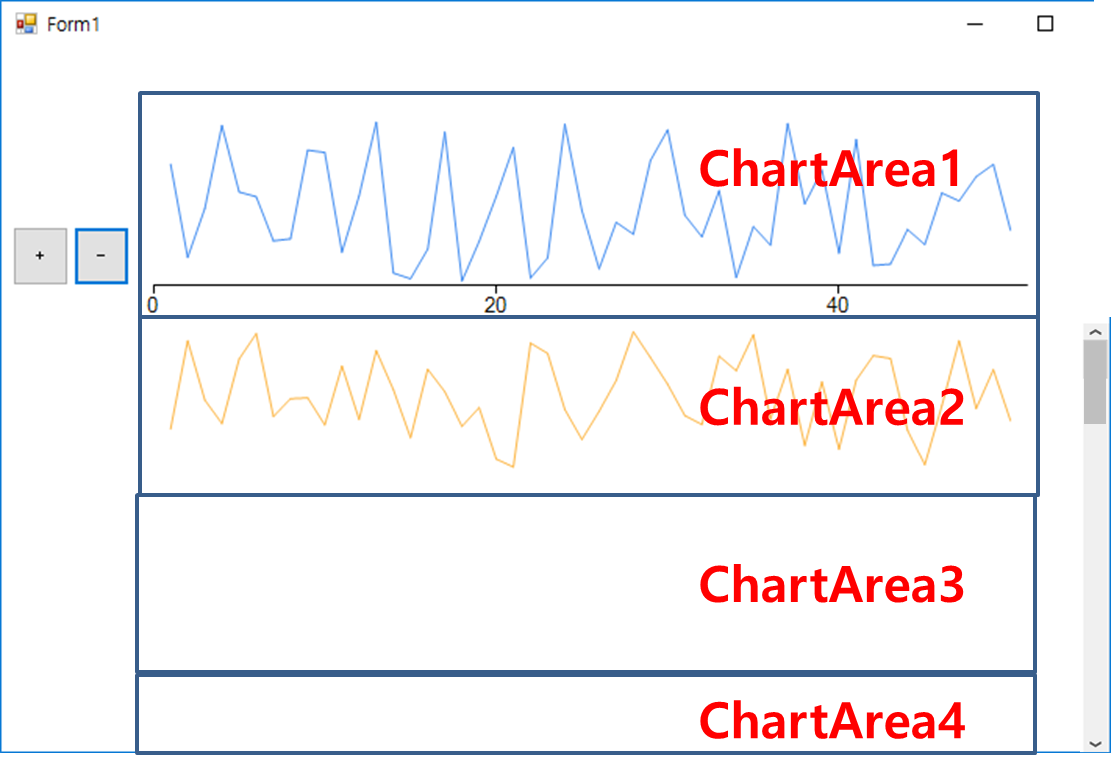

我所说的“滚动”是指垂直滚动。见这里：

​

​

Answer 1

从图片和注释中，我发现您实际上希望向下滚动一个带有几个ChartArea的图表，但在顶部保持一个固定的图表。

(如果是这样的话，你应该更正问题标题！)

默认情况下，Chart只能在缩放的 ChartArea中滚动数据，而不能在Chart中滚动几个ChartAreas。

这里是一个伪造ChartArea 滚动和冻结顶级ChartArea的例子。

以下是必要的步骤：

• 我们需要一个VerticalScrollbar控件并将其锚定在图表的右侧。
• 我们需要将它的最小值和最大字段设置为适当的值；我在0中保留了最小值，并用几个参数计算了最大值。
• 然后我们可以编码它的Scroll事件..：

private void vScrollBar1_Scroll(object sender, ScrollEventArgs e)
{
    float h = (100 - yOffTop - yOffBottom) / visibleCount;
    ChartArea main = chart1.ChartAreas[0];

    for (int i = 1; i < chart1.ChartAreas.Count; i++)
    {
        ChartArea ca = chart1.ChartAreas[i];
        ca.Position = new ElementPosition(0, h * i - vScrollBar1.Value + mainExtra, 80, h);
        ca.Visible = ca.Position.Y  >= main.Position.Bottom ;
    }
}

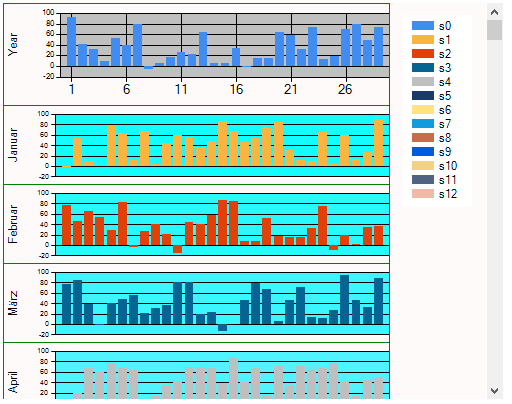

visibleCount控制可见的ChartAreas数。在这个例子中，我有一个年度，固定在顶部，另外12个月..：

​

​

为此，您需要设置图表，以便以适当的方式对图表区域进行简化。

我使用了这段代码，使用您自己的代码，比如右空格(我留了20%用于图例)等等：

    int visibleCount = 5;
    float yOffTop = 0;     // no extra top space for a chart title
    float yOffBottom = 0;  // no extra  bottom space either
    float mainExtra = 6;   // a few extra% for the main CA's axis labels

    private void Init_button_Click(object sender, EventArgs e)
    {
        chart1.Series.Clear();
        chart1.ChartAreas.Clear();
        chart1.BackColor = Color.Snow;
        float h = (100 - yOffTop - yOffBottom) / visibleCount;
        for (int i = 0; i < 13; i++)
        {
            float yOff = i != 0 ? mainExtra : 0;
            float yExtra = i == 0 ? mainExtra : 0;
            ChartArea ca = chart1.ChartAreas.Add("ca" + i);
            ca.Position = new ElementPosition(0, h * i + yOff , 80, h + yExtra);
            ca.BackColor = Color.FromArgb(i * 20, 255 - i * 3, 255);
            ca.AxisX.IntervalOffset = 1;

            Series s = chart1.Series.Add("s" + i);
            s.ChartArea = ca.Name;
            for (int j = 1; j < 30; j++)
            {
                s.Points.AddXY(j, rnd.Next(100) - rnd.Next(20));
            }
            chart1.ChartAreas[0].BackColor = Color.Silver;
            ca.AxisY.Title = i == 0 ? "Year" :
                                       DateTimeFormatInfo.CurrentInfo.GetMonthName(i);
            ca.AxisX.Enabled = (i == 0) ? AxisEnabled.True :  AxisEnabled.False;
        }
        vScrollBar1.Minimum = 0;// (int)( h);
        vScrollBar1.Maximum = (int)((chart1.ChartAreas.Count - visibleCount + 0.5f) * h
                                   + mainExtra );
    }

我在每个CA周围画出额外的矩形，只是为了测试；请忽略它们！

注意:使用这些百分比总是有点棘手，可能需要一些调整！
