loglog图中的Matplotlib箭头

Question

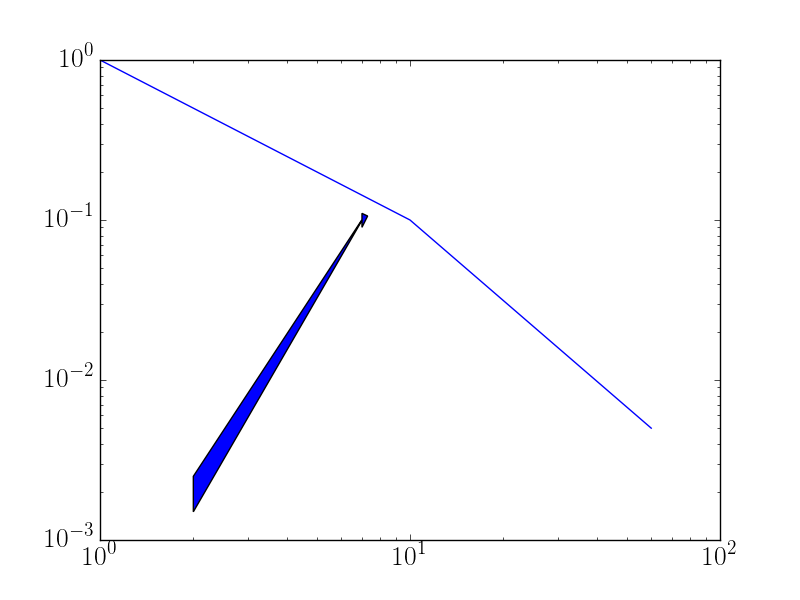

我试图用matplotlib将一个箭头绘制到日志图中，如下所示：

​

​

我知道有人建议关闭轴(Matplotlib: Draw a vertical arrow in a log-log plot)，但我确实需要轴。此外，这项建议似乎没有改变任何情况(除了如预期那样关掉斧头外)：

plt.figure();plt.loglog([1,10,60],[1,0.1,0.005])
plt.axis('off')
plt.arrow(2,0.002,5,0.098,'k',head_length=0.3)

到目前为止，我的工作是创建一个带有线性轴环境的不可见嵌入(意为:轴关闭)，并在嵌入中绘制箭头，这是工作的，但确实有点不愉快。有更简单的方法吗？或者人们建议添加这些类型的附加功能。inkscape，主情节完成后？

Answer 1

您可以使用plt.annotate而不是plt.arrow。这一点在plt.arrow中有说明。

所产生的箭头受轴长比和限制的影响。这可能会产生一个箭头，它的头与它的茎不成正方形。若要创建头部与其阀杆成方的箭头，请使用annotate()

例如：

import matplotlib.pyplot as plt

plt.figure()
plt.loglog([1,10,60],[1,0.1,0.005])

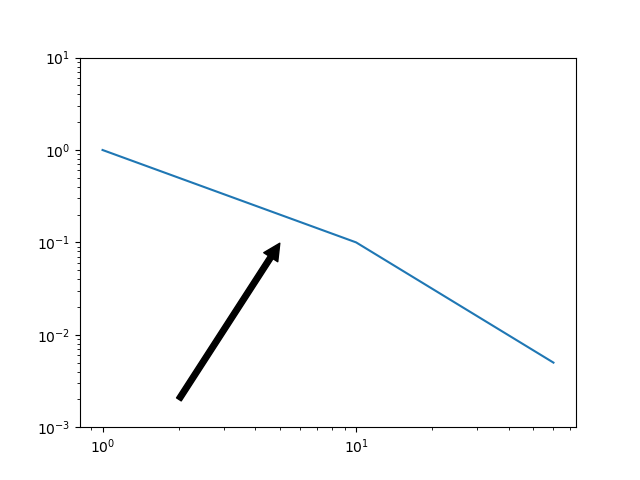

plt.annotate('', xy=(5, 0.098), xytext=(2, 0.002),
            arrowprops=dict(facecolor='black', shrink=0.),
            )

plt.ylim(0.001, 10)

plt.show()

​

​

请注意，您可能需要调整轴的限制，以使箭头适合绘图。在这里，我不得不改变ylim。
