为什么我的9补丁Android屏幕中间有一个黑色矩形？

Question

我试图使用一个9补丁的图像作为一个飞溅的屏幕，但我得到了一个奇怪的人造制品。

我在活动中使用以下样式

<style name="AppTheme.Splash" parent="Theme.AppCompat.Light.NoActionBar">
    <item name="android:windowBackground">@drawable/splash_screen</item>
    <item name="android:windowNoTitle">true</item>
    <item name="android:windowFullscreen">true</item>
</style>

这引用了以下可绘制的

<?xml version="1.0" encoding="UTF-8" ?>
<layer-list xmlns:android="http://schemas.android.com/apk/res/android">
    <item>
        <color android:color="@color/splash_background" />
    </item>
    <item>
        <nine-patch
            android:src="@drawable/test_splash"
            android:tileMode="disabled"
            android:gravity="center" />
    </item>
</layer-list>

9贴片图像有两个可伸缩的垂直区域--上面和下面的“中间”区域。没有水平缩放集。

​

​

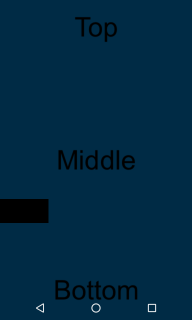

最后给我的是

​

​

下半条路的那个黑色酒吧从哪里来？

Answer 1

我也有过同样的问题。在浏览了我所有的splash.9.png文件寻找问题后，我撤回并尝试了一个在另一个应用程序中运行良好的文件。它制造了同样的艺术品。

看来问题在于Theme.AppCompat.Light.NoActionBar。试一试：

  <style name="splashscreen" parent="android:Theme">

它在标题栏和类似的地方看起来不完全一样，但是它看起来像一个飞溅的屏幕。

Answer 2

我不使用Xamarin (我使用钛)，但当我没有提供填充框(右侧和底部的黑色像素)时，我就遇到了这个问题。我用黑色填充填充线来修复它。
