MeshLab规范映射

Question

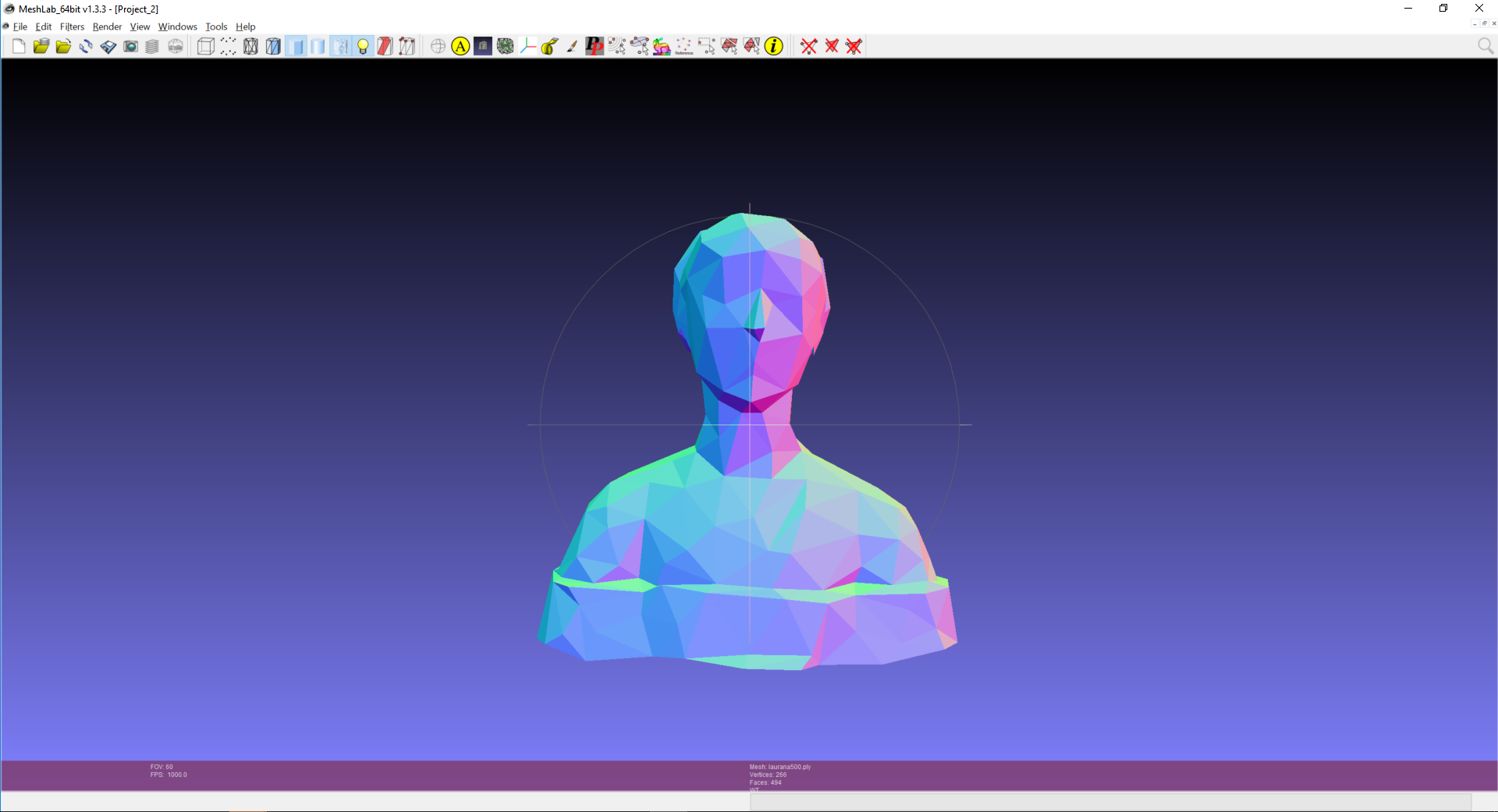

在上一个(1.3.3) Meshlab版本中，当选择Render->着色器->normalmap时，具有熟悉的蓝色-紫色映射的法线地图将显示正确的法线地图：

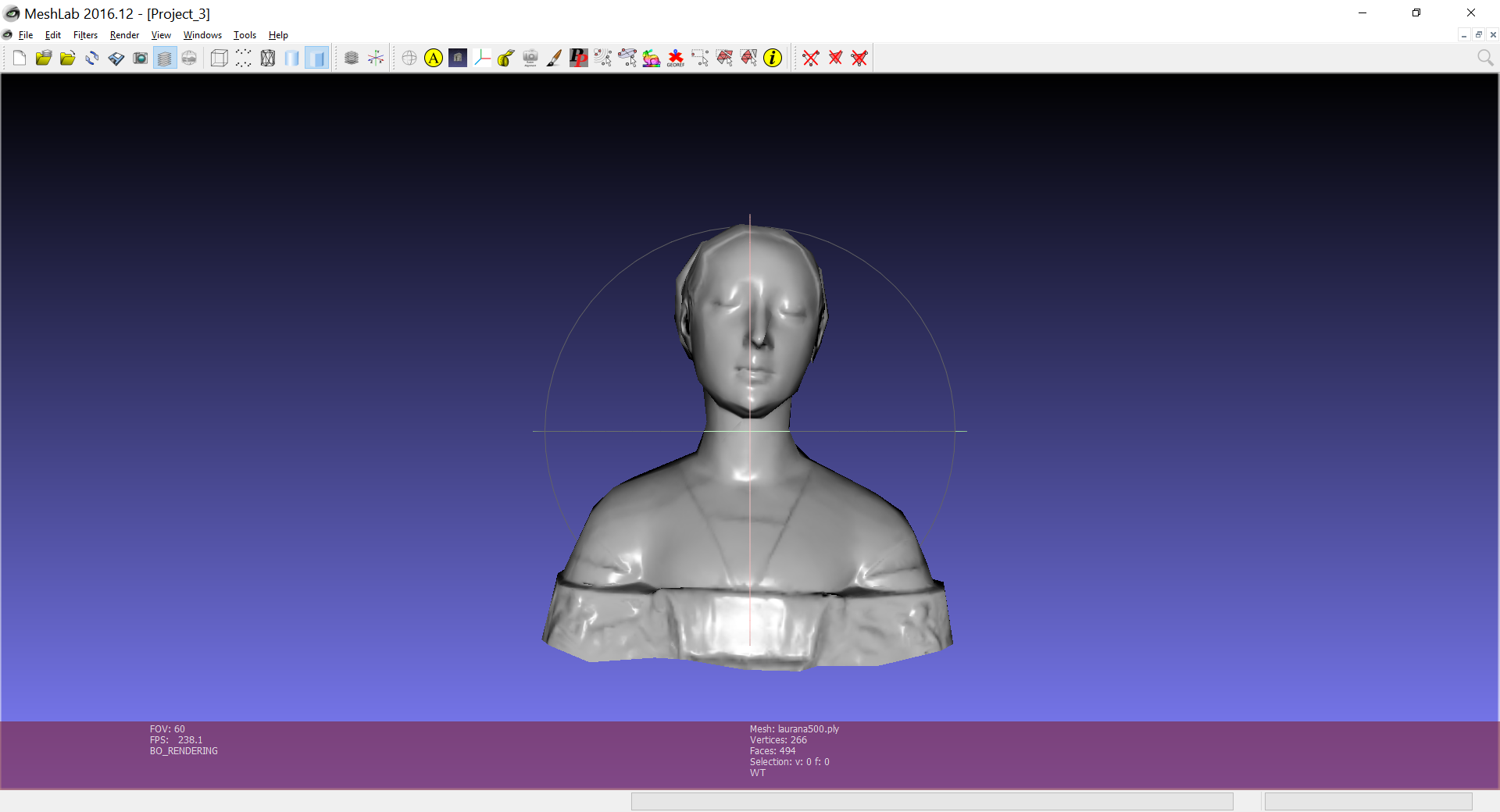

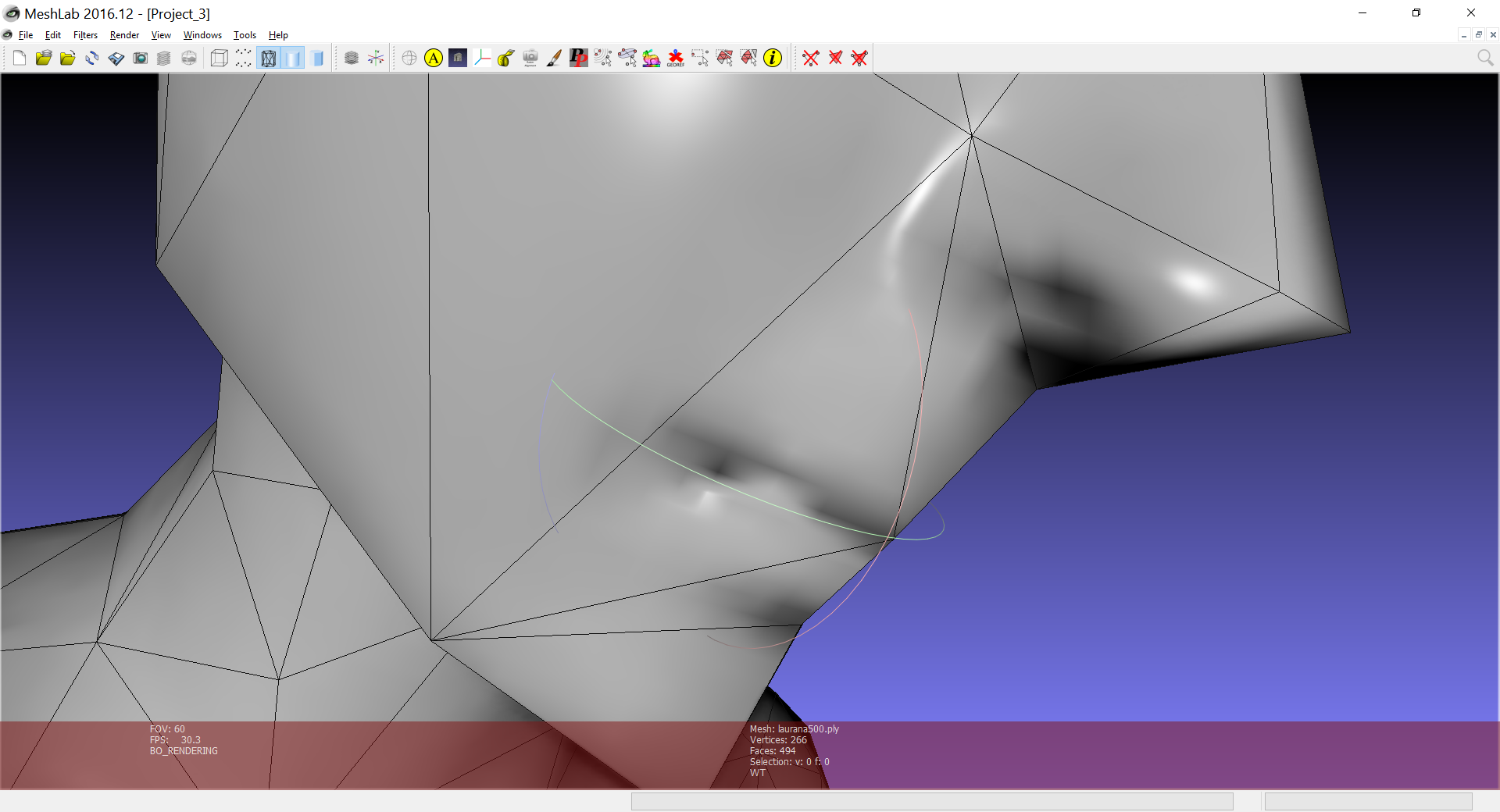

在当前(2016.12)版本中，不显示普通地图，只显示纹理覆盖：

如何在当前版本中显示正常颜色图？

Answer 1

虽然在Render -> Shaders菜单下有一个名为“正常化图”的预定义着色器，但它不会像你想象的那样呈现模型(“熟悉的蓝-紫颜色图”)。

但是你可以修改那些着色器来达到你想要的效果。

1. 备份以下文件。您可以在C:\Program Files\VCG\MeshLab\shaders或安装了meshlab的地方找到它们。

- normalmap.vert
- normalmap.frag

​

1. 按以下方式编辑上述文件。你可以保留评论。

- normalmap.vert

varying vec4 baseColor；void (Void){ gl_Position = ftransform()；baseColor = vec4(gl_Normal，1.0)；}

- normalmap.frag

可变vec4 baseColor；void ( gl_FragColor = baseColor；}

​

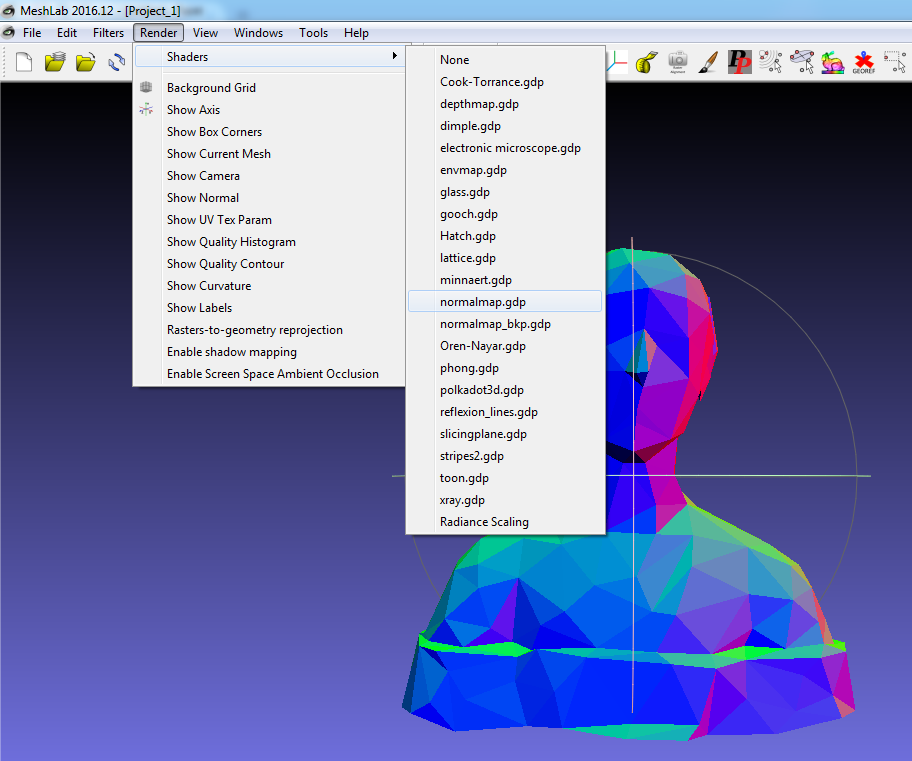

1. 在“渲染”菜单中，选择“Render -> Shaders -> normalmap.gdp”

​

1. 就是这样！但请记住，这是一个非常简单的着色器显示正常的地图。如果你想要照明和其他效果，你必须进一步编辑着色器。
