Xcode 9资产目录保留向量数据不工作？

Question

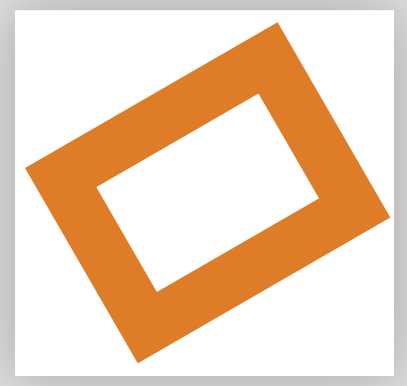

我认为新的保存Xcode 9资产目录中的Vector复选标记最终会给我们调整矢量PDF图像的大小，但显然没有。这是我在预览中的两个缩放中看到的测试图像：

​

​

​

​

好的，尖锐的，大量的缩放，所以很明显，这是一个矢量图像。但是下面是我的应用程序中的两个图像视图：

​

​

我的矢量数据呢？这种渴望的功能在行动中还没有实现吗？它是否仍然只适用于自动生成的2x和3x图像？如果是这样的话，保存向量数据复选框给了我们哪些我们还没有的信息呢？

Answer 1

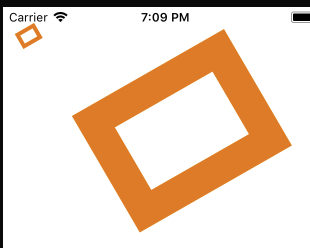

它可以工作，但只有在您自己执行调整大小的情况下才能工作：

​

​

这是在代码中实现的，如下所示：

    let im = UIImage(named:"Image")!
    let r = UIGraphicsImageRenderer(size:self.iv2.bounds.size)
    let im2 = r.image {
        _ in
        im.draw(in: self.iv2.bounds)
    }
    self.iv2.image = im2
    self.iv2.contentMode = .center

因此，UIImageView将在缩放(例如，方面匹配)时进行栅格化，但是在代码中绘制将保留矢量数据。

编辑新的Xcode 9测试版5，这现在工作的预期！在这个屏幕截图中，第二个图像视图只是做一个比例填充，不再.我们大幅调整尺寸！

​

​

编辑在玩Xcode 11时，我终于找到了一个始终有效的公式。这意味着在发射时，没有额外的代码，在图像视图或其他地方，基于矢量的图像在任何大小上都显得清晰。

在资产目录中，必须将Scales弹出菜单设置为单个Scales，并将基于向量的图像放到1x槽中。检查保存向量数据。好了。

Answer 2

编辑：在Xcode 9 GM (9A235)中仍然保持着相同的buggy行为

从今天起(Xcode 9 beta 6 9M214v)，只有当UIImageView至少有3个与间距相关的约束时，图像才会被正确地呈现(非模糊)。

例如：间距向左，间隔向右，间距到顶部，以及另一个约束，以定义UIImageView高度。

​

​

还请注意，完全禁用autolayout将使所有UIImageView呈现错误。

我为这个bug填写了rdar://34306192 (http://www.openradar.me/radar?id=4968083747766272)。

Answer 3

我在新的Preserves Vector Data中多次遇到同样的问题。

对我非常有用的超级简单的解决方案：

1. 从不在Interface中设置UIImageView image属性，只需将其保留为空即可。
2. 以编程方式设置image值。

希望能帮上忙。
