MATLAB时序图xticks

Question

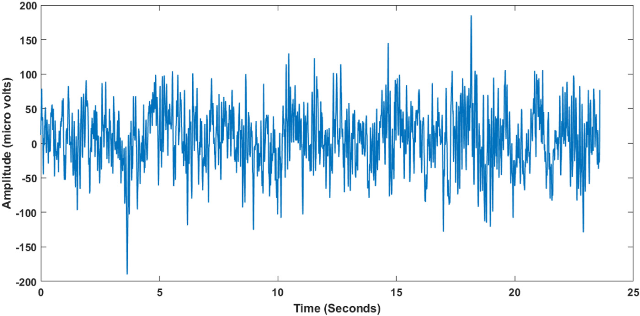

我正在MATLAB中绘制一个EEG时间序列。矢量为4097*1，记录信号持续时间为23秒。MATLAB绘图函数是绘制y轴幅值和x轴采样数的信号。然而，我需要的时间在x轴与比例倍数为5秒.图是随时间在x轴上显示的(从纸上引用).我试着使用'xticks‘跟随代码，但是x轴保持不变。

hFig = figure;
hAx = gca;
ts = 0:length(d); % the data time series
stairs(ts(2:end), d, 'LineWidth', 2);
xticks ([0 5 10 15 20 25 30])
hAx.XLabel.String = 'Time (Seconds)';

​

​

感谢你的支持。谢谢。

Answer 1

你想要做的是正确地缩放你的X轴.尝试以下几点：

hFig = figure;
hAx = gca;
ts = 0:length(d)-1; % the X axis of data time series
% Scale the X-axis to 23 seconds
ts = ts * (23 / length(d));
stairs(ts, d, 'LineWidth', 2);
hAx.XLabel.String = 'Time (Seconds)';

现在，您的X轴很简单--一个等于样本数量的整数列表。正确的缩放他们上面应该给你现实的X轴。
