使用Arduino IDE的Adafruit Feather ESP8266拉出电阻器

Question

我正在工作的ESP8266，我想添加一个内部拉到一个按钮。当我用电阻手动拉起时，我的接线工作得很好，但是当我在我的Arduino IDE代码中使用下面的一行添加内部拉起时，它不能正常工作。

pinMode(BOUTON,INPUT_PULLUP)

这是我的完整代码：

const int LED = 13;
const int BOUTON = 16;

void setup()
{
    pinMode(LED, OUTPUT);
    pinMode(BOUTON, INPUT);
}

void loop()
{
    int etat = digitalRead(BOUTON);
    if(etat==LOW)
    {
        digitalWrite(LED, HIGH);
    }
    else
    {
        digitalWrite(LED, LOW);
    }
}

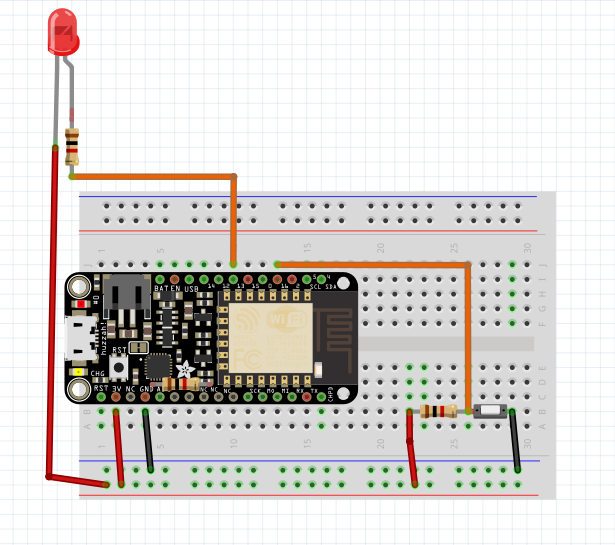

这是我拉起的电线：

​

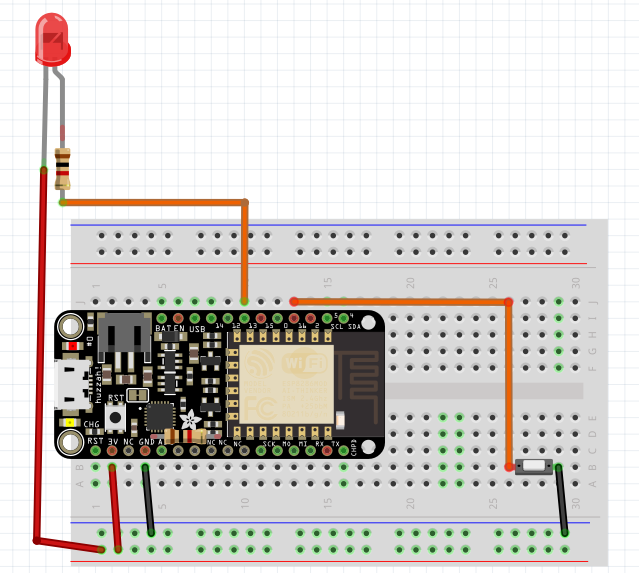

这是我的电线，应该是内部拉起的：

​

Answer 1

在编写程序时，您错误地假设GPIO16有一个拔起电阻。事实并非如此。

在启动时，引脚被配置为输入。 GPIO0 0-GPIO0 15可以输入、输出或INPUT_PULLUP。GPIO16可以是输入、输出或INPUT_PULLDOWN_16。它也是deepSleep()的XPD (可能是通过一个小电容)。 请注意，GPIO6-GPIO 11通常用于与大多数esp8266模块上的闪存IC接口，因此通常不应使用这些引脚。

参考资料：拨款

Answer 2

看看Adafruits对Feather ESP8266的概述。您可以使用GPIO的0、2、4、5、12、13、14、15、16，但：

这些引脚是通用的，可用于任何类型的输入或输出。大多数也有能力打开一个内部拉出。许多都有特殊的功能。

详细查看GPIO 16向我们展示了它是非常特别的。GPIO用于从深度睡眠中唤醒控制器。因此，它是唯一的GPIO有一个内置的拉下电阻，这是描述在这个初学者指南。这允许直接与重置连接。这意味着GPIO 16没有拔出电阻的假设。
