web服务调用序列图的好例子？

Question

我被要求做一个序列图来记录我的应用程序所做的web服务调用。

我不太懂序列图。它们很难读懂--很多行，而不是很多文字。例如，如果我想证明我的应用程序调用了一个特定的服务，传递了一组数据，并返回了一组不同的数据，那么这条线上和后面几乎没有足够的空间来显示所有这些数据，并指出这是一个GET或POST，如果没有这些信息，图表就会最小化到不太有用的地步。我发现在文本文件或wiki中记录这样的东西要容易得多。但我看到了序列图是多么流行，所以我想我不会“得到”它们。

所以我现在有三个问题：

(1)有人能给我看看web服务调用序列图的一些特别好的/有用的例子吗？

(2)当流具有不同的逻辑路径，从而导致不同的web服务调用时，我应该用单个序列图表示这些逻辑路径，还是为每种可能性创建不同的序列图？

(3)我理解序列图是基于UML的，但是UML在哪方面是一种“语言”？它没有文字表示，对吧？这似乎更像是一种描绘某些东西的方式，比如流程图。

Answer 1

在您的情况下，序列图的目的是向同事(或未来的自我)传递某些信息。真的没有“最好”的方法去写这个答案，就像没有最好的方法来写这个答案--我已经改写了这个答案，如果我在一年内重读我的答案，我很可能会再把它改的更清楚。

这里的图表也是如此；如果您自己不理解这个图(假设您理解序列图的目的)，那么其他人也不会理解它。

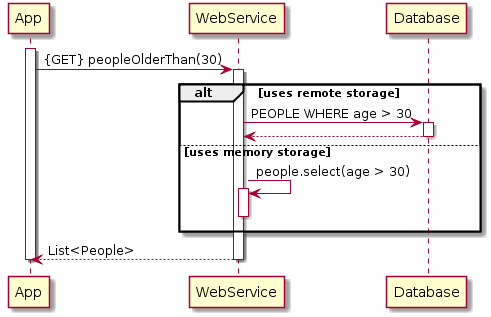

也许在你的情况下，像这样的事情就足够了

​

​

首先要关注沟通，以后要担心对UML规范的“遵从”。

(3)，你会认为手语是一种语言吗，即使它使用手势而不是文字？

类似地，UML有一个可视化元素的“词汇表”，这些元素表示各种概念--具有生命线的序列图，以及表示参与者(类)之间通信序列的消息。此外，您还可以添加注释到您的图表，以澄清您的意图。

(2) --你可以两者兼得。再说一次，决定因素是沟通的清晰性--如果一个图过于混乱，那么就把它分解，再做一个，或者更多(就像你要分割方法和类一样)。经验法则是在整个图中保持相同的抽象级别--突然深入到实现的细节中，它很快就会变得混乱。

(1) (1)最好的开始方法是先学习图表的“词汇表”，例如uml-diagrams.org，然后画一些东西，看看你是否理解它或者其他人是否理解它；如果你觉得你能更好地“重述”它，不要害怕扔掉它。

线上几乎没有足够的空间来显示所有这些数据

听起来像是一个工具问题；只需将行进一步分开，或者使用像PlantUML这样的东西为您做这件事。(或者使用实际的UML工具。)

这张图极简，几乎没有多大用处。

然后丰富它，添加文本注释，分割它。使用它作为文档的一部分，只说明某些点；您不需要使用图表作为唯一的文档工件。
