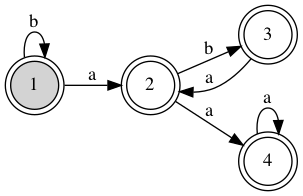

The simplified automaton is this one:

<a href="https://i.stack.imgur.com/kTgg4.png" rel="nofollow noreferrer"><img src="https://i.stack.imgur.com/kTgg4.png" alt="enter image description here"></a>

Where 1 is the starting state and all states are accepting states. It needs to be completed with a "Trash" state where all missing transitions will go.

blocks|key|4805074|text|这里我画了一个简单易懂的NFA来演示这个问题的解决方案|type|unstyled|depth|inlineStyleRanges|entityRanges|data|4805075|图1|4805076|​|4805077|📷|atomic|offset|length|4805078|4805079|entityMap|0|IMAGE|mutability|IMMUTABLE|imageUrl|https://developer.qcloudimg.com/http-save/yehe-900000/d742aa19b2928d708c489bad7f09d54f.jpg|imageAlt^0|0|0|0|0|1|0|0|0^^$0|@$1|2|3|4|5|6|7|U|8|@]|9|@]|A|$]]|$1|B|3|C|5|6|7|V|8|@]|9|@]|A|$]]|$1|D|3|E|5|6|7|W|8|@]|9|@]|A|$]]|$1|F|3|G|5|H|7|X|8|@]|9|@$I|Y|J|Z|1|10]]|A|$]]|$1|K|3|E|5|6|7|11|8|@]|9|@]|A|$]]|$1|L|3|-4|5|6|7|12|8|@]|9|@]|A|$]]]|M|$N|$5|O|P|Q|A|$R|S|T|-4]]]]

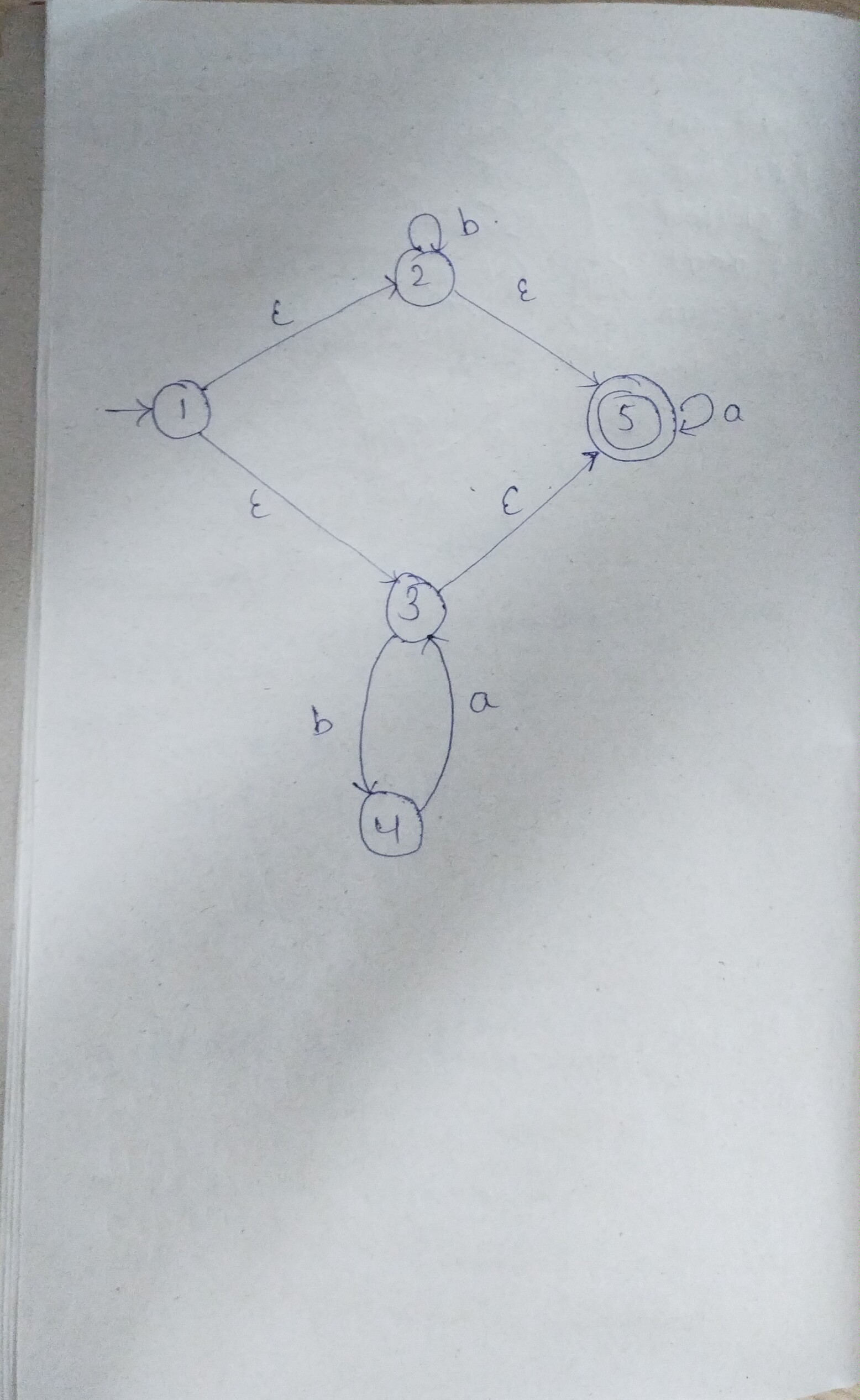

Here I just drew a simple understandable NFA To demonstrate the solution for the given question
Image 1
<img src="https://i.stack.imgur.com/0nwZn.jpg" alt="1" />

I'm learning the formal language and the theory of computation,
and new in draw finite automata.
So I want to ask how to draw FA or NFA for:

b*(ab) * a*

How to draw the FA or NFA of b*(ab)*a*
