用geom_ribbon (ggplot2)绘制颜色变化的两个时间序列的差

Question

我试图通过绘制导出和导入图来可视化净出口(导出-导入)，并根据净出口是正的还是负的来着色两个系列之间的差异。

使用R：

library(tidyverse)

data <- tribble(
  ~year, ~exports, ~imports,
  #--|--|----
  2003, 3, 3.6,
  2004, 4, 8.5,
  2005, 7, 7,
  2006, 9, 7,
  2007, 15, 9,
  2008, 17, 12,
  2009, 7, 8,
  2010, 8, 7,
  2011, 8, 8,
  2012, 7, 9,
  2013, 2, 11,
  2014, 9, 13,
  2015, 5, 15
)

ggplot(data, aes(x = year)) +
  geom_ribbon(aes(ymin = imports, ymax = exports))

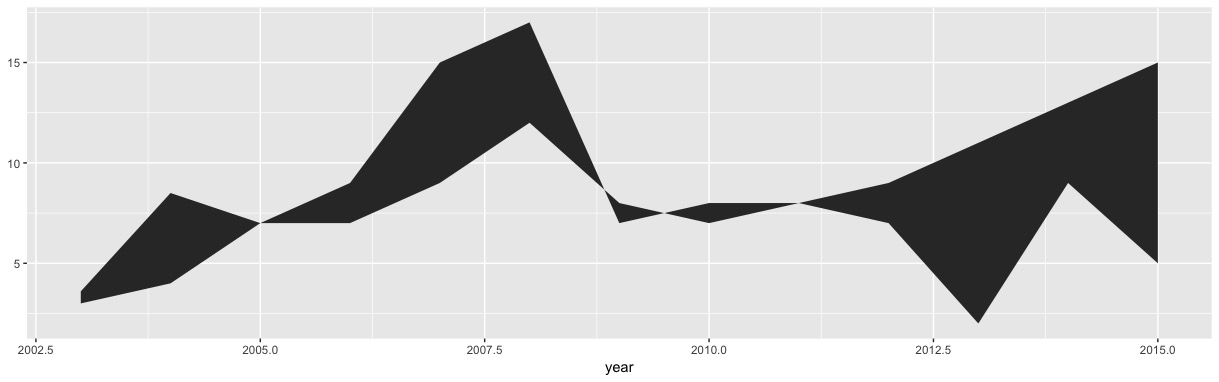

这让我觉得：

​

​

它已经在系列之间的不同颜色，但不告诉我哪一个更高。

接下来我试过：

ggplot(data, aes(x = year)) +
  geom_ribbon(aes(ymin = imports, ymax = exports, fill = exports > imports))

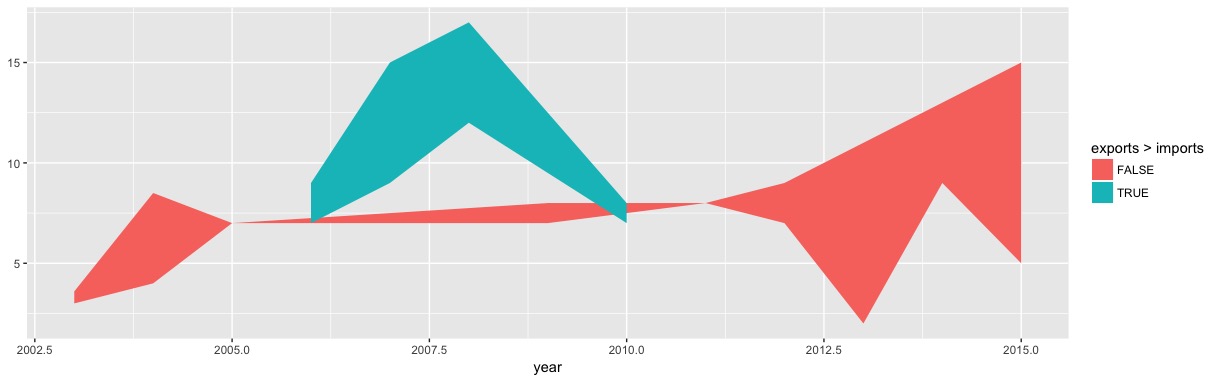

产生的结果：

​

​

但这里似乎出了点问题，我不知道是什么。

Answer 1

这一点越来越接近了，尽管在值相等的地方没有一行仍然会失败。根据您的需要，您可以计算2008到2009年间它们交叉的点，并人为地将其添加到您的数据集中。

data$minval <- pmin(data$imports, data$exports)

ggplot(data, aes(x = year)) +
  geom_ribbon(aes(ymin = minval, ymax = exports), fill = "blue") +
  geom_ribbon(aes(ymin = minval, ymax = imports), fill = "red")

Answer 2

有一个stat_difference()，它根据最大值是否高于最小值来填充丝带：

library(ggh4x)

df <- data.frame(
  x = 1:100,
  y = cumsum(rnorm(100)),
  z = cumsum(rnorm(100))
)

ggplot(df, aes(x = x)) +
  stat_difference(aes(ymin = y, ymax = z), alpha = 0.3) +
  geom_line(aes(y = y, colour = "min")) +
  geom_line(aes(y = z, colour = "max"))
