用rasterVis和gridExtra排列奇数的地块

Question

我试图用rasterVis包的rasterVis函数和gridExtra的grid.arrange绘制一个带有七个栅格的面板。

通过使用以下代码，我几乎可以得到所需的东西：

# load required packages
library(rasterVis)
library(gridExtra)

# load sample raster
f <- system.file("external/test.grd", package="raster")
r <- raster(f)

# create plots
p1 <- levelplot(r, xlab=NULL, ylab=NULL, margin=FALSE)
p2 <- levelplot(r*2, xlab=NULL, ylab=NULL, margin=FALSE,colorkey=FALSE)

# put plots in list
p.list <- list(p1,p2,p2,p2,p2,p2,p2)

# create layout
lay <- rbind(c(1,1,1),
             c(2,3,4),
             c(5,6,7))

# arrange plots
grid.arrange(grobs=p.list, layout_matrix=lay)

得出这个数字：

​

​

然而，我仍有一些需要改进的地方：

1. 如何减少底部行中图形之间的空白？
2. 如何添加一个单一的，合并的图例为六个底部光栅，优先放在底部的数字？

使用rasterVis和gridExtra可以实现这一点吗？还有其他方法可以使用吗？

Answer 1

空白是格距设置的组合，也是具有固定高宽比的图形(除非设备本身具有兼容的纵横比，否则它们不能太近)。

关于图例，您可以使用draw.colorkey()，但是从我可以告诉您的情况来看，需要手动确保颜色匹配，方法是显式地将它们传递给情节和键。

# load required packages
library(rasterVis)
library(gridExtra)

# load sample raster
f <- system.file("external/test.grd", package="raster")
r <- raster(f)

my_theme <- rasterTheme(region = blues9)

# create plots
p1 <- levelplot(r, xlab=NULL, ylab=NULL, margin=FALSE, par.settings = my_theme)
leg <- p1$legend$right$args$key
p1$legend <- list()
p2 <- levelplot(r*2, xlab=NULL, ylab=NULL, margin=FALSE,colorkey=FALSE, par.settings = my_theme)

# put plots in list
p.list <- list(p1,p2,p2,p2,p2,p2,p2)

# create layout
lay <- rbind(c(NA,1,NA),
             c(2,3,4),
             c(5,6,7),
             c(8,8,8))

leg$col <- my_theme$regions$col
legGrob <- draw.colorkey(key = leg, vp = grid::viewport(height=0.5))
# arrange plots

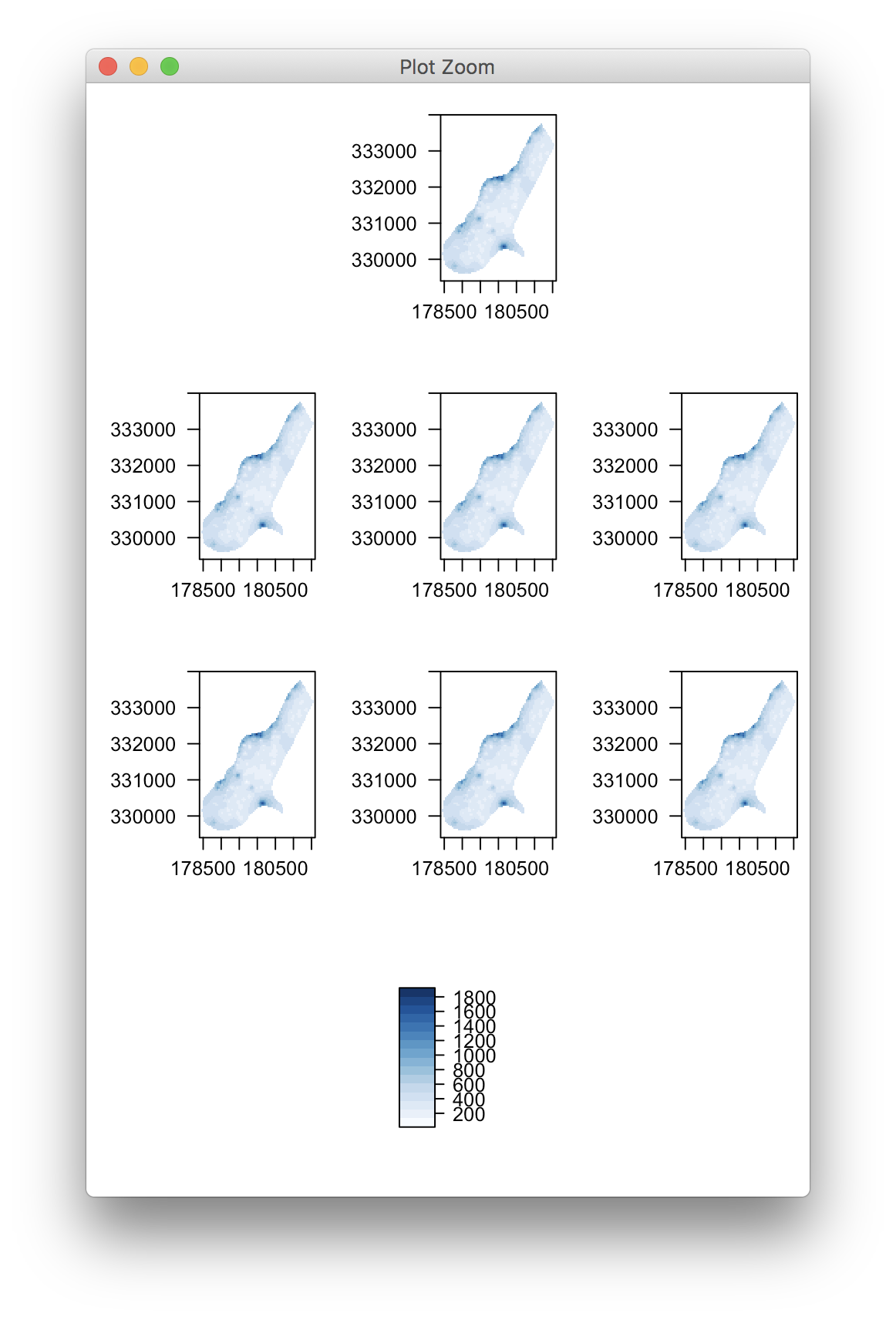

grid.arrange(grobs=c(p.list, list(legGrob)), layout_matrix=lay,
             vp = grid::viewport(width=0.7,height=1))

(不用说，大幅度地调整面似乎是更好的选择)

​

​
