在绘制状态机图中挣扎

Question

嘿，在这里，我试图为这个场景绘制状态机图，但是它缺少很多信息。如果这里有人能帮忙的话。

情景

1. 游客将从使用自动售票系统(ATS)选择旅行开始。
2. 自动售票系统(ATS)将显示行程详情。
3. 这趟旅行的细节将包括座位号码和目的地。
4. 根据提供的旅行详细信息，ATS将计算付款。
5. 游客可以选择用现金或信用卡付款。
6. 如果游客输入了错误的现金，ATS将在屏幕上显示“插入更多现金”信息，直到插入正确的金额为止。
7. 如果游客选择卡付款，ATS将执行两项并行任务。它将验证卡的有效期并检查信用卡余额。如果信用卡被接受，银行将授权支付，并将更新游客的帐户。但是，如果信用卡不被接受或无效，ATS将再次要求游客提供付款选项(返回到步骤5)。
8. 付款完成后，票证和收据由ATS打印。
9. 现金支付可能会导致一些变化，因此这一变化也是由ATS发放的。游客将得到机票和零钱。
10. ATS将在事务结束时显示消息“事务完成”。

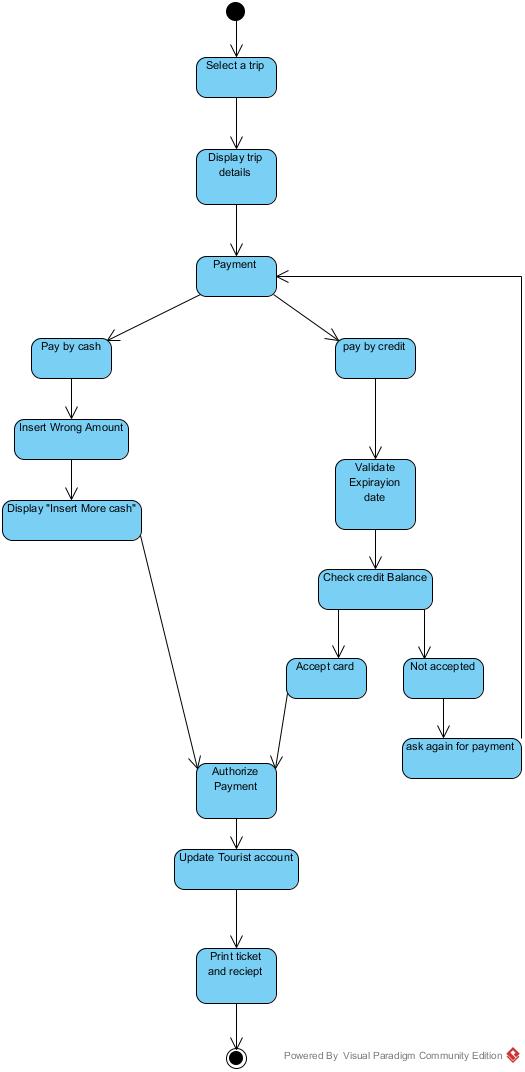

我的画：

​

​

Answer 1

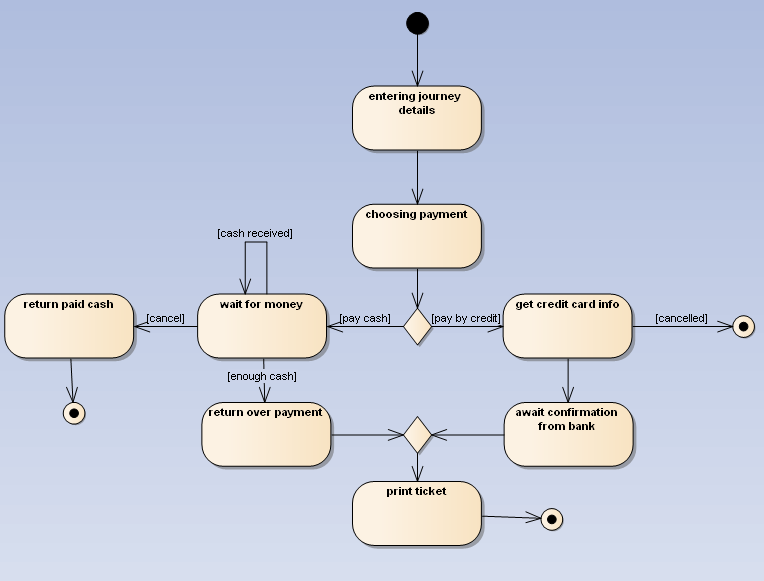

好吧，我试着给你一些提示。状态机总是为单个类创建的，而不是正在考虑的整个系统。因此，让我们假设ATS是一个单独的类(实际上，它可能更多地是由几个类组成的组件)。现在安非他明类兴奋剂在一开始将是闲置的。当选择旅行时，会以某种方式触发它。然后，它必须完成旅行的细节。它等待付款，最后它会吐出一张票。现在(基本上！)状态机如下所示：

​

​

这是一个脚手架，是在没有阅读上面的细节的情况下完成的。请注意，您可以使用来自可中断区域的一般异常来代替cancel转换，这将最终清除支付。在实践中，您可能会这样做，因为取消应该(从用户的角度)在任何时候都是可能的。当然，抽出时间也是可能的(如果已经支付了一些现金怎么办？)

另外，我没有包括do/entry/exit操作。对于现金，这将是类似于add new cash sum，所以我们知道什么时候支付了足够的钱。
