Sparx企业架构等模式与自定义工具箱的集成

Question

我在中添加模式时遇到了问题。

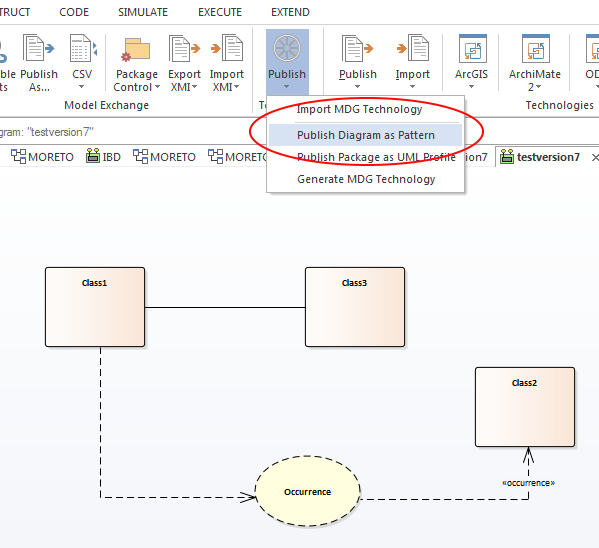

我创建了一个图表，然后保存为一个模式，如下图所示。

​

​

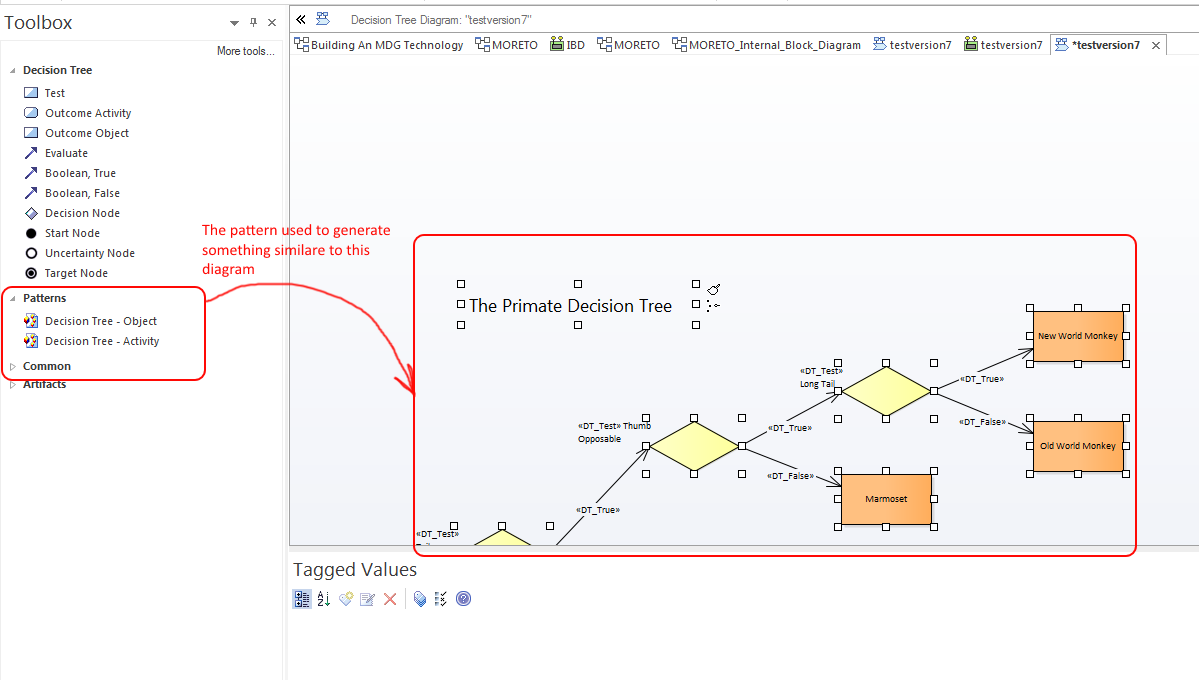

此外，我使用千年发展目标技术设计了我自己的自定义工具箱，我希望将该图表与我的工具箱集成为类似于下面的图

​

​

我只需要在千年发展目标技术中将该模式(XML文件)与我的自定义工具箱集成起来。

Answer 1

几乎是笔直向前。一旦你创造了你的千年发展目标

​

​

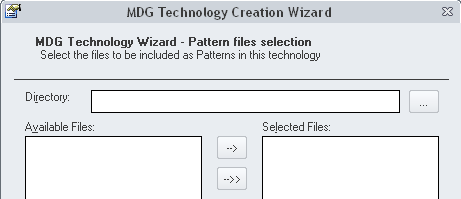

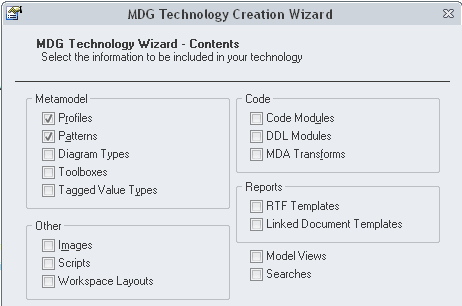

检查Patterns框。现在，在配置文件之后，接下来将询问您的模式：

​

​

找到您的模式文件(最好是保存在单独的目录中)，并包含您的模式。

你的千年发展目标现在应该包括增加的模式。

要在工具箱中引用模式，需要在适当的地方手动添加<profileID>::<patternName>(UMLPattern)。
