d3和弦:圆周上的中心文本

Question

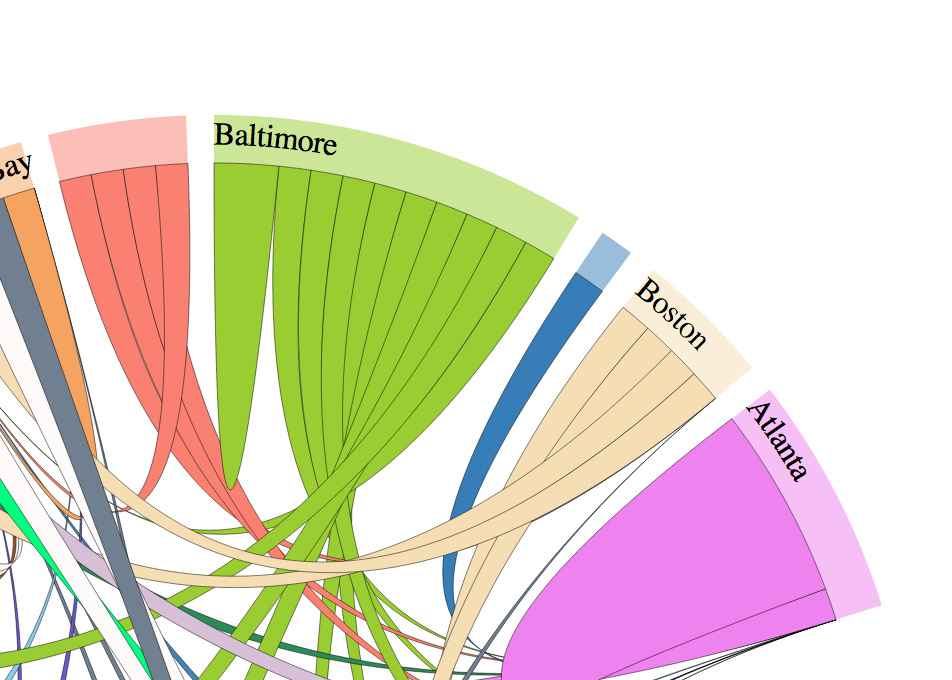

我使用d3 chord图示例安德鲁，并希望将所有文本标签集中在曲线切片中。我尝试了许多事情，但始终无法集中文字。你知道需要什么奇才术吗？

​

var width = 720,
height = 720,
outerRadius = Math.min(width, height) / 2 - 10,
innerRadius = outerRadius - 24;

var formatPercent = d3.format(".1%");

var arc = d3.svg.arc()
.innerRadius(innerRadius)
.outerRadius(outerRadius);

var layout = d3.layout.chord()
.padding(.04)
.sortSubgroups(d3.descending)
.sortChords(d3.ascending);

var path = d3.svg.chord()
.radius(innerRadius);

var svg = d3.select("body").append("svg")
.attr("width", width)
.attr("height", height)
.append("g")
.attr("id", "circle")
.attr("transform", "translate(" + width / 2 + "," + height / 2 + ")");

svg.append("circle")
.attr("r", outerRadius);

d3.csv("ex_csv.csv", function(cities) {
d3.json("ex_json.json", function(matrix) {

// Compute the chord layout.
layout.matrix(matrix);

// Add a group per neighborhood.
var group = svg.selectAll(".group")
.data(layout.groups)
.enter().append("g")
.attr("class", "group")
.on("mouseover", mouseover);


// Add the group arc.
var groupPath = group.append("path")
.attr("id", function(d, i) { return "group" + i; })
.attr("d", arc)
.style("fill", function(d, i) { return cities[i].color; });

// Add a text label.
var groupText = group.append("text")
.attr("x", 6)
.attr("dy", 15);

groupText.append("textPath")
.attr("xlink:href", function(d, i) { return "#group" + i; })
.text(function(d, i) { return cities[i].name; });

// Remove the labels that don't fit. :(
groupText.filter(function(d, i) { return groupPath[0][i].getTotalLength() / 2 - 16 < this.getComputedTextLength(); })
.remove();

// Add the chords.
var chord = svg.selectAll(".chord")
.data(layout.chords)
.enter().append("path")
.attr("class", "chord")
.style("fill", function(d) { return cities[d.source.index].color; })
.attr("d", path);


}
});
});

</script>

Answer 1

顺便提一下，我建议升级到v4，v2的文档几乎不存在，而且很难帮助。

您可以同时设置text-anchor和startOffset属性以实现所需的功能。

首先，您需要将text-anchor设置为middle，因为指定中间点要比找到中间点要容易，并且返回到文本应该从哪里开始。

其次，您需要设置一个startOffset。请注意，如果您使用50%，文本将不会出现在您想要的地方，因为文本路径的总长度是所附加的闭环(chord锚)的所有侧面。如果你没有不同的外径和内半径，那么将其设置为25 %就可以了。但是，由于外部半径比内部半径大24个像素，所以可以尝试这样的方法来计算偏移文本中心的像素数：

groupText.append("textPath")
.attr("xlink:href", function(d, i) { return "#group" + i; })
.text(function(d, i) { return cities[i].name; })
.attr("startOffset",function(d,i) { return (groupPath[0][i].getTotalLength() - 48) / 4 })
.style("text-anchor","middle");

我减去48，因为锚的两侧各为24个像素(半径的差异)。我除以四，因为这条路会双倍回到原来的位置。如果这是一条总路线，我就把它除以二。

这种方法有点简单化，因为外部周长与每个弦锚的内径不一样，所以我稍微偏离了一点，但它应该是可行的。

对于处于显示尖端的标签来说，这将是很尴尬的:内部半径较短，因此判断字符串是否足够短以供显示的公式可能是错误的--这可能会导致一些字符爬上锚边(您的例子还包括16像素的半径差，以计算文本是否过长，而不是24)。

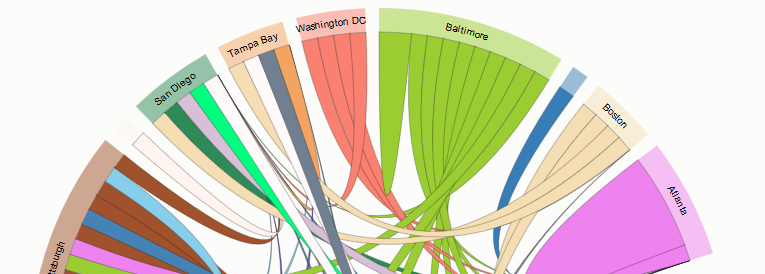

这是最终结果：

​

这里是一个演示。
