FFMPEG，如何创建自定义波形

Question

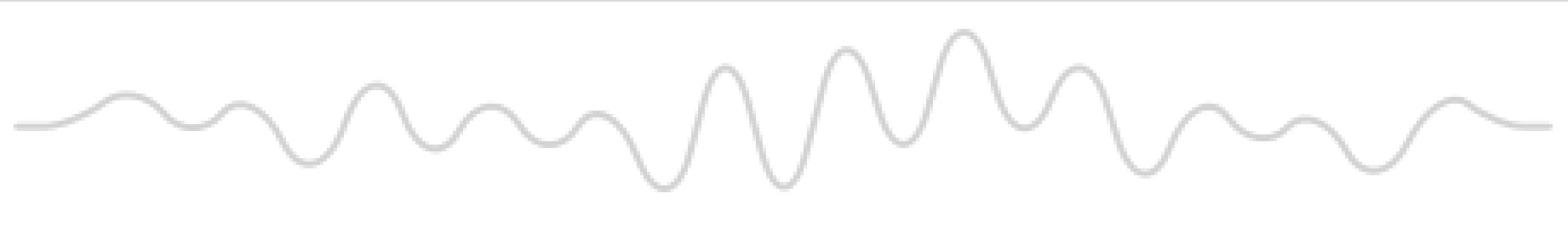

我已经做了研究，试图创建一个波形与FFMPEG和目前能够创建一个白色png与波是透明的。目标是像下面的平滑波一样产生波浪，并使灰色变得透明。

​

这是我目前的FFMPEG波形发生器和输出。

ffmpeg -i ./_test.mp3 -filter_complex \
"[0:a]aformat=channel_layouts=mono,compand=gain=-6, \
showwavespic=s=450x46:colors=white,negate[a]; \
color=white:450x46[c]; \
[c][a]alphamerge"  -vframes 1 _test.png

​

​

Answer 1

您将无法在FFmpeg中做到这一点，一个是因为波形不是用一条线绘制的，而是填充了多边形，另一个是因为FFmpeg在处理毫秒持续时间音频时似乎有问题。

使用更高级的数学/绘图软件(如R、Octave或matplotlib )很可能做到这一点，但我的第一个想法是使用三个更小、更专业的命令行实用程序：

• SoX用于修剪、重采样音频文件并将其保存为可解析的.dat格式
• (grep/sed用于清理.dat文件)
• 格努图绘制基于该.dat文件的绘图并将其保存为.png
• 意象机修改.png，使所绘制的线透明。

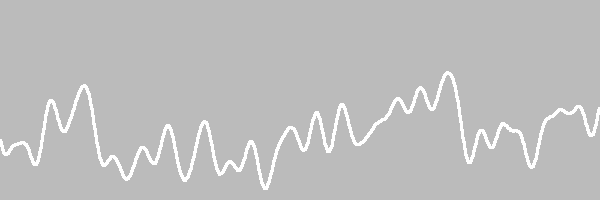

最后，我的示例脚本就这样结束了

# create example file
sox -n -r 32k -b 16 pnoise.wav synth 10 pinknoise norm -0.1

# trim/convert
sox --norm=-1 pnoise.wav test.dat remix 1 trim 5 0.002 rate 200k

grep -v "^;" test.dat |\
  sed -e "s/^[[:space:]]*//" -e "s/[[:space:]]*$//" > test.txt

# draw plot
gnuplot

set term png size 600,200 background "#BBBBBB"

set output "test.png"

unset key
unset border
unset xtics
unset ytics

set margins 0, 0, 0, 0

set yrange [-1:1]

plot "test.txt" with lines lt rgb "#FF0000" lw 3

exit

# replace red opaque with fully transparent
mogrify -channel rgba -matte -fill "#FF000000" -opaque "#FF0000" test.png

​

​
