光伏模块从物理到Java的特性

Question

我正在开发PV(Photovoltaic)模块特征图的仿真应用程序。需要一个帮助，因为我不太懂电来适应Java代码的公式。

I = f(V) function (I-V characteristic)

和

P = f(V) (P-V characteristic)

是我需要实现的功能。

​

​

我会很高兴的任何帮助，甚至一个想法！花了两天时间，我读了更多的书，而不是更少的理解。

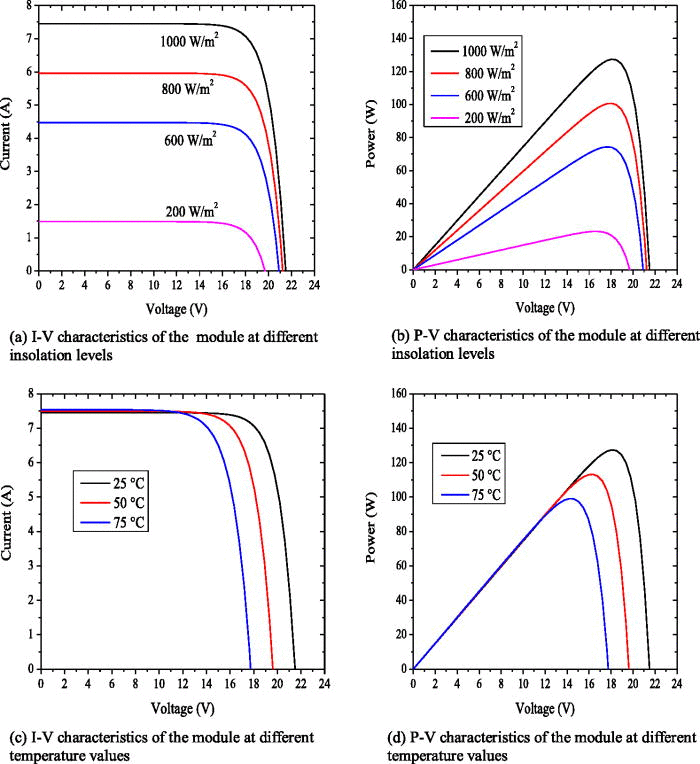

链接到出版物

Answer 1

如果你能用一种纯粹的经验方法，你可以：

• 对当前曲线使用一个简单的模型，例如I(V) = I0 - exp(a + b V)，这在质量上是相似的。
• 对于给定的曲线，直接在左轴上读取I0的值。然后，log(I0 - I(V))是一个线性函数，从两个点确定a和b是一件很容易的事情(可以使用线性回归，但这太过了)。

现在你可以把各种曲线的系数I0，a，b绘制成日照或温度的函数，并建立一个经验模型。在绝缘曲线上，我感觉只有I0变化，而在温度曲线上，只有a有变化。

这将导致表单的模型。

I(V, J, t°) = I0(J) - exp(a(t°) + b V)

其中J表示绝缘。

显然，

P(V, J, t°) = I(V, J, t°) V

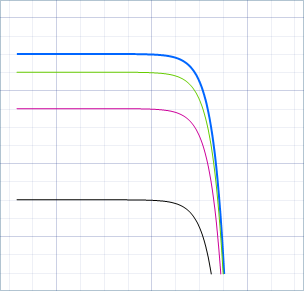

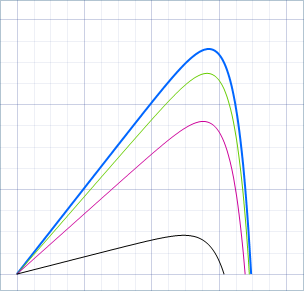

模拟：

​

​

​

​

最后一分钟：

从I0(J)和b(t°)的图表来看，这些模型显然是线性的。因此

I(V, J, t°) = (Ia + Ib J) - exp((Aa + Ab t°) + B V)
