Question

我正试图在一个流线图中增加起点。我找到了一个使用start points 这里的示例代码；在这个链接上讨论了一个不同的问题，但是start_points参数有效。我从这里获取了流线型示例代码(images_contours_and_fields示例代码: streamplot_demo_features.py)。我不明白为什么我可以在一个代码中定义起点，而不是另一个代码。当我试图在示例代码(streamplot_demo_features.py)中定义起点时，会出现以下错误：

    Traceback (most recent call last):

  File "<ipython-input-79-981cad64cff6>", line 1, in <module>
    runfile('C:/Users/Admin/.spyder/StreamlineExample.py', wdir='C:/Users/Admin/.spyder')

  File "C:\ProgramData\Anaconda2\lib\site-packages\spyder\utils\site\sitecustomize.py", line 866, in runfile
    execfile(filename, namespace)

  File "C:\ProgramData\Anaconda2\lib\site-packages\spyder\utils\site\sitecustomize.py", line 87, in execfile
    exec(compile(scripttext, filename, 'exec'), glob, loc)

  File "C:/Users/Admin/.spyder/StreamlineExample.py", line 28, in <module>
    ax1.streamplot(X, Y, U, V,start_points=start_points)

  File "C:\ProgramData\Anaconda2\lib\site-packages\matplotlib\__init__.py", line 1891, in inner
    return func(ax, *args, **kwargs)

  File "C:\ProgramData\Anaconda2\lib\site-packages\matplotlib\axes\_axes.py", line 4620, in streamplot
    zorder=zorder)

  File "C:\ProgramData\Anaconda2\lib\site-packages\matplotlib\streamplot.py", line 144, in streamplot
    sp2[:, 0] += np.abs(x[0])

ValueError: non-broadcastable output operand with shape (1,) doesn't match the broadcast shape (100,)

我注意到在网络上使用start_points的方式并不多，所以任何其他的信息都会有帮助。

Answer 1

start_points和来自matplotlib页面的示例的主要区别在于，第一个使用一维数组作为x和y网格，而官方示例使用2D数组。

自文献资料解释状态以来

x，y：一维数组，一个间隔均匀的网格。

我们可能会坚持一维数组。目前还不清楚为什么这个例子与博士们相矛盾，但我们可以简单地忽略这一点。

现在，使用一维数组作为网格，start_points按预期工作，因为它需要一个2列数组(第一列x-弦，第二列y-共弦)。

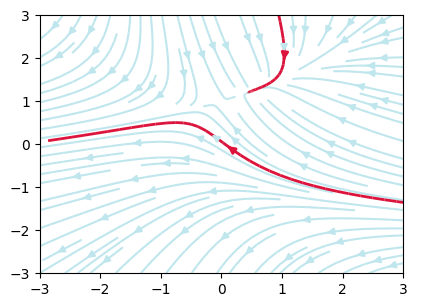

一个完整的例子：

import numpy as np
import matplotlib.pyplot as plt

x,y = np.linspace(-3,3,100),np.linspace(-3,3,100)
X,Y = np.meshgrid(x,y)
U = -1 - X**2 + Y
V = 1 + X - Y**2
speed = np.sqrt(U*U + V*V)

start = [[0,0], [1,2]]

fig0, ax0 = plt.subplots()

strm = ax0.streamplot(x,y, U, V, color=(.75,.90,.93))
strmS = ax0.streamplot(x,y, U, V, start_points=start, color="crimson", linewidth=2)

plt.show()

​

​
