如何编写AT17LV FPGA配置EEPROM？

Question

首先，请容忍我，因为我是相当新的这个FPGA领域。

我有一个自定义的FPGA板与At17LV。我还有一个叫"ATMEL FPGA Configurator程序员“的老程序员。eeprom可以放置在适配器套接字上。PCB具有并行口和电路内标头(2x5).

但是我不能用这个程序员。我没有使用并行口的PC。我在FPGA的PCB上也没有ICSP来进行电路编程.

所以，要么我必须找到另一个程序员来帮助USB连接，要么是一个与USB转换器的并行接口(不确定程序员软件是否会喜欢它)，或者甚至可能是一些更好的方式来调整程序员。

我应该如何解决与那个老程序员的连接问题？

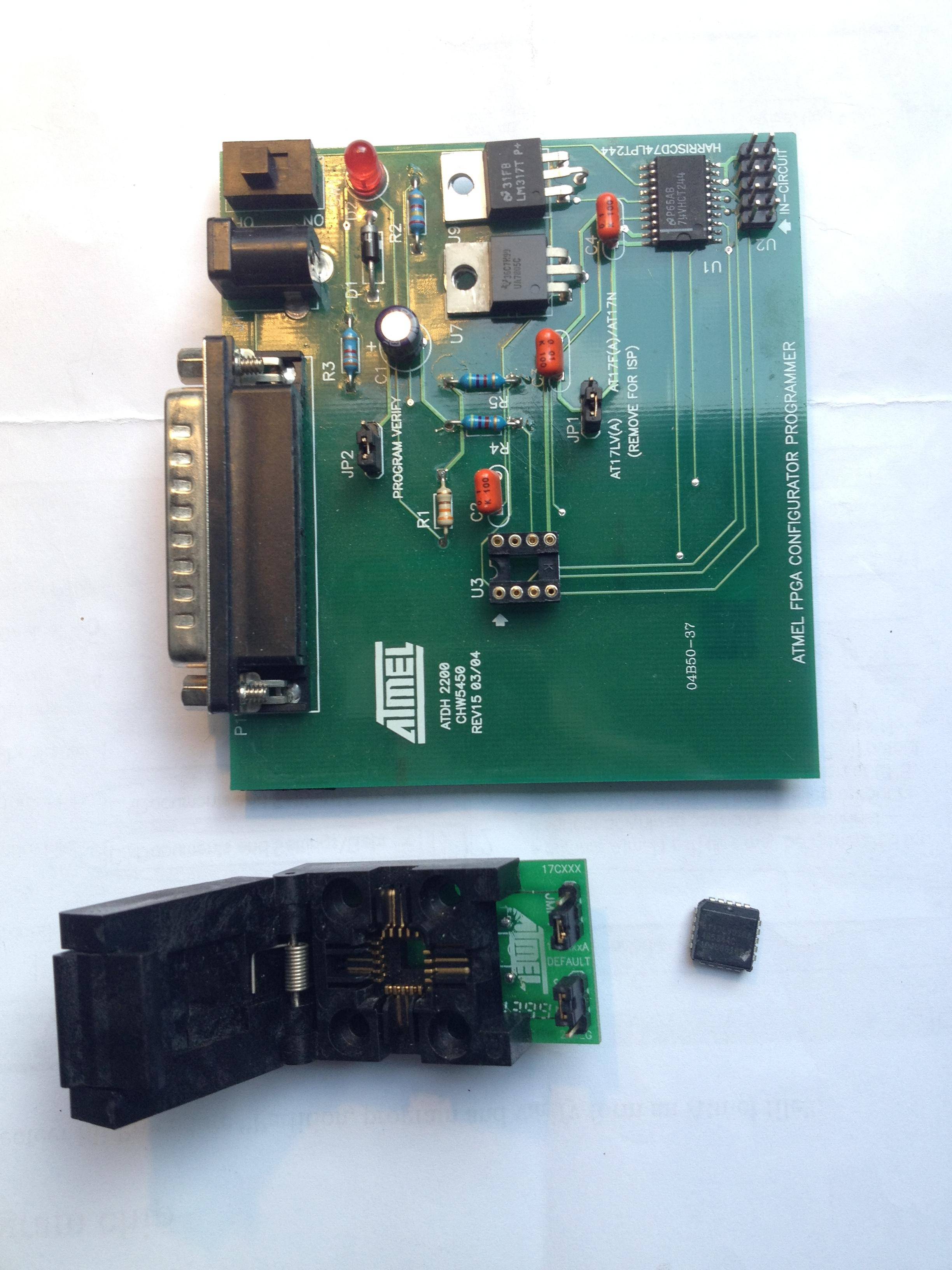

你可以看到这里的硬件图片；

​

注意：适配器套接字位于U3上。

任何投入都非常感谢。

Answer 1

USB到并行口转换器是一个好主意。它将模仿并行接口，我不认为这位老程序员的PC软件会有问题。

另一种方法可能是使用FPGA本身通过JTAG接口连接到PC机上编写EEPROM。使用Xilinx，它的工作方式如下。您将使用相同的软件，加载比特流，为旧的FPGA称为冲击。该软件通过JTAG与FPGA连接，识别与FPGA相连的位流存储设备。然后选择要加载的PROM文件，这是您之前必须创建的文件。软件将首先配置双bistream，使我们能够通过JTAG接收数据并将其写入EEPROM。然后将实际数据传输到EEPROM。
