利用labview从arduino快速获取缓冲区

Question

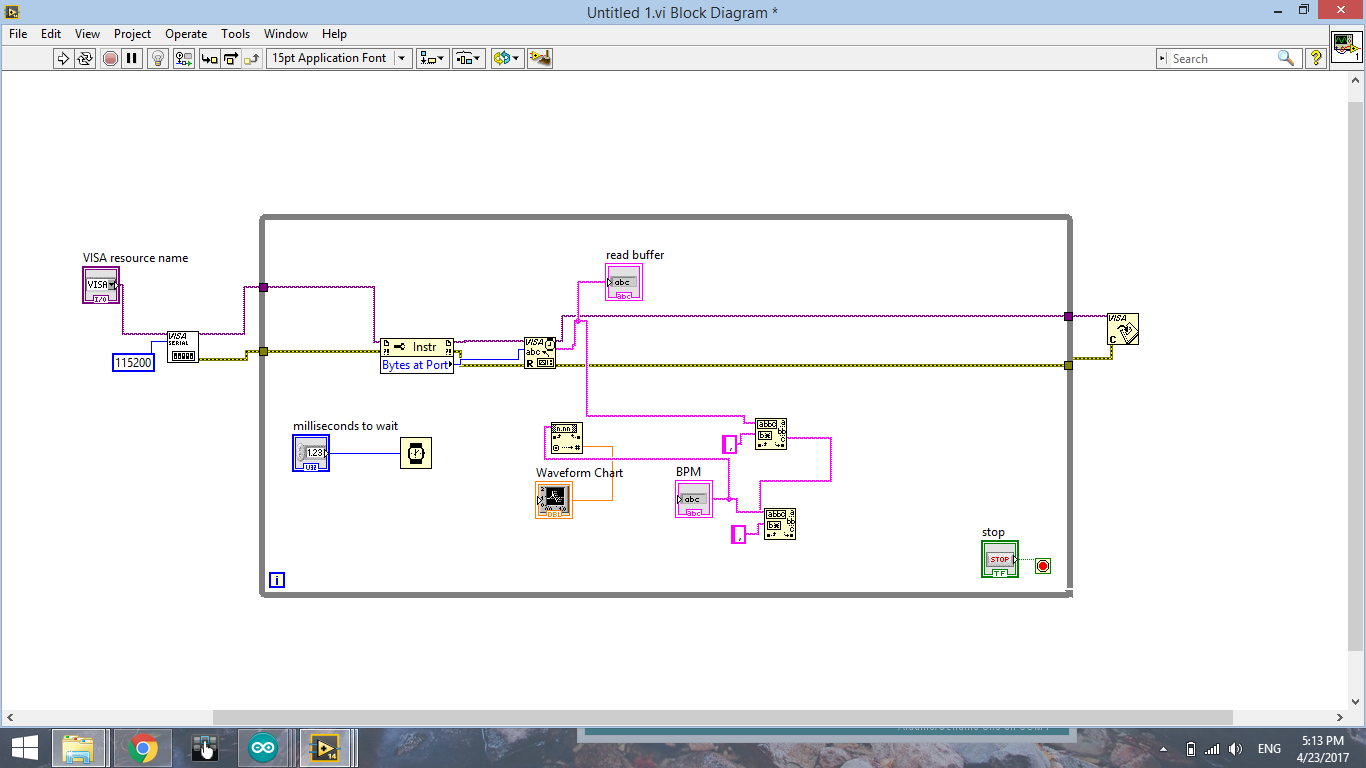

我正在尝试读取从arduino获得的传感器的值，并使用脉冲传感器和DS18B20 (温度传感器)在labview上显示它。但是，为了从心脏脉冲中获得波形图，我需要while循环(大约50 ms)，但是如果它的速度小于1分钟，值就会被混淆(我得到的是温度而不是模拟传感器值，反之亦然)，有什么建议来解决这个问题吗？我在一个用逗号分隔的serial.print中获得了值，所以我使用LV上的匹配模式将它们分开。

​

Answer 1

如果您检查在端口等待的字节数，并且只读取该数量的字节，则可能会收到不完整的消息。在没有看到发送数据的数据和Arduino代码行的例子之前，很难确切地说这是如何出错的，但一般来说，要使这种数据交换正常工作，我建议您：

• 确保Arduino代码在每一对值之后发送终止字符，例如行提要(0x0A)
• 当您在LabVIEW中配置串行端口时，将其设置为读取的终止字符并启用它--无论如何，这应该是默认的。然后，在进入循环之前，我将清除读取缓冲区，以删除在LabVIEW代码未运行时在那里积累的任何旧数据。
• 在循环中，不要检查Bytes at Port，而是将一个大值连接到Serial函数的bytes to read。Serial将从串行缓冲区读取并返回字节，直到并包含终止字符，等待它们在必要时到达(直到为端口配置的超时设置)。这样，您应该始终接收一个完整的字符串。

为了从接收到的字符串中获取数据，我将使用Scan from String函数。对于您的示例来说，似乎适当的扫描字符串类似于%f,%f\n，它指定两个浮点值，以逗号分隔，以换行符结尾。Scan from String有一个错误输出，还允许您连接要读取的每个值的默认值，这样您就可以检测数据是否未被正确接收。

在这里显示LabVIEW代码的最佳方法不是截图，而是在图表上选择它并选择Edit > Create VI Snippet from Selection。这将保存一个PNG映像，该映像中还嵌入了实际的LabVIEW代码。此外，请考虑安排您的方框图，以便数据流从左到右尽可能多，因为这个约定使它更容易阅读。
