关系模式到ER图

Question

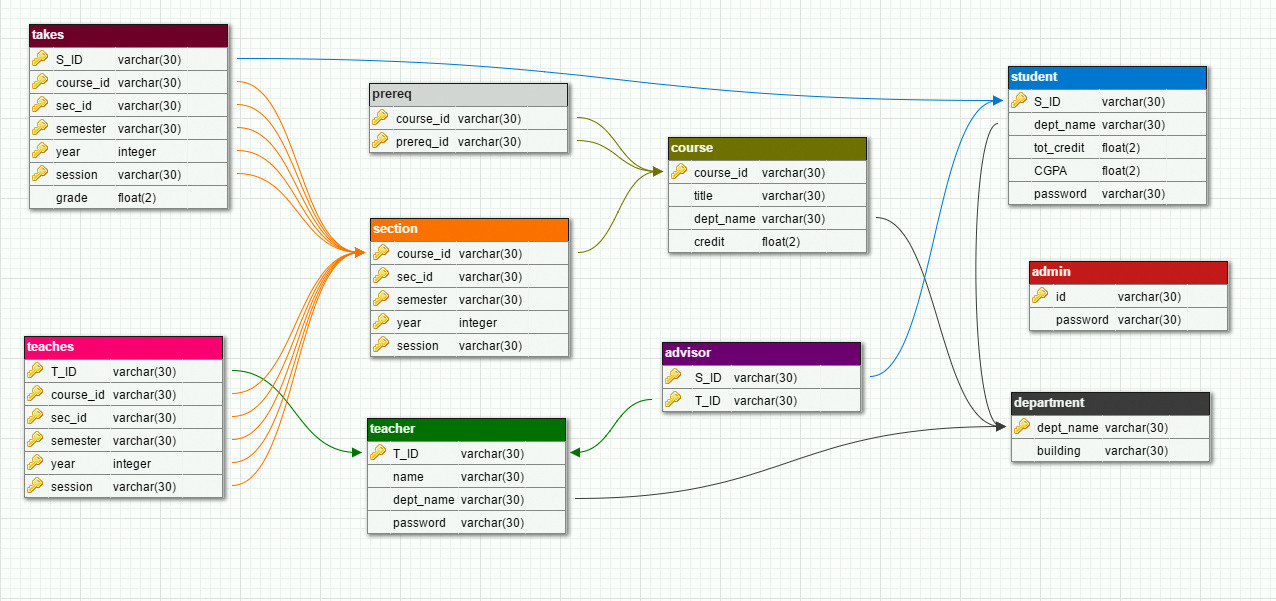

我为一个大学数据库设计了一个关系模型，如下所示。现在我被要求为这个数据库做一个ER图。我只想知道，是否有任何工具可以从关系模式生成ER图。如果不是，从关系模型生成ER图的步骤是什么？

​

Answer 1

我不知道有任何工具可以从关系模型生成正确的ER图。这些工具的一个困难是，并非所有关系模型都可以解释为ER模型。虽然关系模型可以表达任何有限的事实集(因为它等价于一阶逻辑)，但实体关系模型是比较有限的。

要将关系模型转换为ER图，我建议执行以下步骤：

1. 对ER模型有一个很好的理解是有价值的。研究陈的论文The Entity-Relationship Model - Toward a Unified View of Data。
2. 对于每一列，确定它是表示实体集还是值集。实体键通常是一个表中的主键，而另一个表中是外键。值集通常表示标签和度量值，并位于依赖列中。

- For example, in `teacher`, `T_ID` and `dept_name` are entity keys, while `name` and `password` represent value sets.

​

1. 确定关系。关系由同一表中的两个或多个实体键表示，其中至少一个是主键的一部分。

- For example, in `teacher`, the pair `(T_ID, dept_name)` represents a relationship between the entity sets identified by `T_ID` and `dept_name`. We can call those entity sets `teacher` and `department`, but don't confuse them with the tables that have the same names. Another example is `advisor (T_ID, S_ID)`.

​

1. 识别属性。属性是从实体集或关系到值集的映射。表的主键将确定与依赖列(值集)相关联的实体或关系集(原子或复合PK)，从而形成属性。

- For example, in `teacher`, `T_ID -> name` is an attribute, and `T_ID -> password` is another.

​

1. 做个图表。用矩形表示每个实体集，用菱形表示每个关系集。将关系连接到相关实体集。将键和属性绘制为附加到确定实体或关系集的椭圆。我们不为关系绘制键--它们是由关联实体集的键决定的。

这只是一个基本的起点--这个过程实际上更复杂，因为我们需要寻找弱键、弱实体集、标识关系、关联实体集、总参与或部分参与以及关系基数。

再一次，我强烈建议你仔细研究陈的论文。

PS。我相信section的主键(以及teaches和takes中相应的外键)是不正确的。我怀疑主键应该仅仅是sec_id，但是由于我不确定您的模型实际代表了什么(除了我自己对表和列名的解释之外)，所以我不能确定。
