Atmelstudio UC3C AVR32 -框架对象在内存中的错误位置？

Question

在设置CAN传输过程中，指针正在损坏(从有效的0x00000bd0到超出我RAM范围的0x84520000 )。指针也与CAN活动无关。造成损坏的原因是，union64写在指针的地址上。这个union64属于CANIF对象(来自ASF)，在源代码中，损坏发生在这里：

void CAN_SendMsg_KMS(uint64_t msg)
{
    CANIF_mob_get_ptr_data(ACTIVECHANNEL,0)->data = (Union64)msg;
    AVR32_CANIF.channel[ACTIVECHANNEL].mober = 1<<0;
}

我的问题是，为什么“数据”的内存分配在与我的指针相同的地址？，还是这是一个错误的结论？

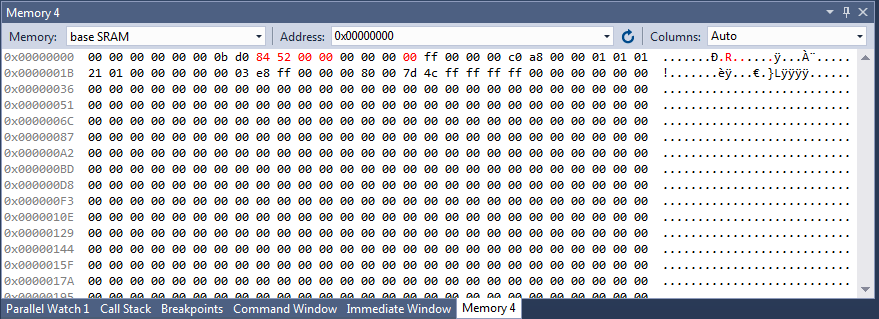

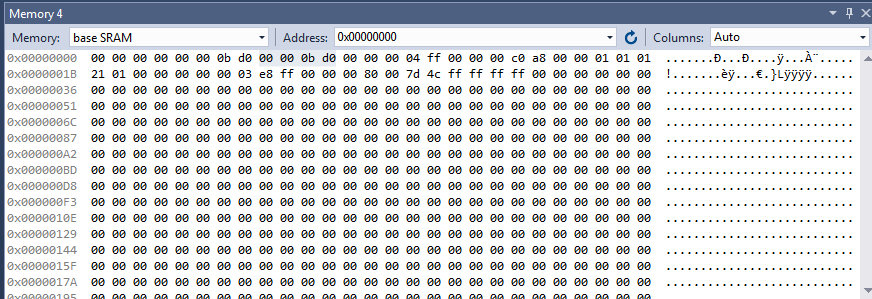

在下面的屏幕截图中，第一个是在函数执行之前，最后一个是在执行之后。“味精”的含量为0x8452000000000000。被破坏的指针A的内容应该是0x00000bd0，就像崩溃发生之前的情况一样。指针A后面的32位整数是指针B，指针B指向指针A，因此其未损坏的内容为0x00000004 (如屏幕截图所示)。

​

​

​

​

我不知道这是否是有用的信息:根据数据表，CANIF寄存器位于内存地址0xFFFD1C00。

update:这是破坏指针的程序集级代码：

//CANIF_mob_get_ptr_data(ACTIVECHANNEL,0)->data = (Union64)msg；

80006AC8  mov R8, -189440
80006ACC  ld.w R9, R8[8]
80006ACE  st.d R9[8], R5

Answer 1

在队伍中：

CANIF_mob_get_ptr_data(ACTIVECHANNEL,0)->data = (Union64)msg;

CANIF_mob_get_ptr_data是生成结构指针的宏，根据文档定义为：

#define CANIF_mob_get_ptr_data( ch, mob ) ((can_msg_t *)(CANIF_SIZE_OF_CANIF_MSG*mob+CANIF_get_ram_add(ch)))

反过来，宏CANIF_get_ram_add是返回CAN接口寄存器CANRAMB中包含的地址的宏。

#define CANIF_get_ram_add(ch) ( AVR32_CANIF.channel[ch].canramb )

因此，如果AVR32_CANIF_CANRAMB以前没有初始化，或者初始化错误，则CANIF_mob_get_ptr_data返回的指针将无效，随后的赋值将失败。

即使解析的地址无效，在没有任何类型的硬件内存保护的情况下，这种访问的典型效果是“封装”该地址，从而将其解析为一个不确定的实际地址，从而腐蚀无关的内存。
