卷积神经网络中滤波器尺寸的减小

Question

我正在阅读Szegedy等人的“盗梦空间”论文：https://arxiv.org/abs/1512.00567，我很难理解它们如何通过用2层3x3过滤器替换单个5x5过滤器来减少计算量(第3.1节)。

​

​

特别是，这一段：

如果我们天真地滑动一个网络而不重用相邻网格块之间的计算，我们就会增加计算成本。滑动这个网络可以用两个3x3卷积层来表示，它们重用相邻瓷砖之间的激活。

我不明白我们怎么能再利用这些激活。

Answer 1

我也一直在努力克服这种困惑，似乎每次我都需要重温“盗梦空间”的文件。

比较的适当设置是考虑一个玩具示例输入图像，即5x5的形状。若要用5x5卷积产生5x5输出图像，您需要在顶部、底部和侧面加上2个额外的填充像素，然后继续进行通常的5x5卷积。卷积滤波器有25个加权参数，输出的每个像素都需要输入的25项加权和。

现在，我们将完成两个阶段，而不是5x5过滤器。首先，我们将在顶部，底部和侧面加盖一个额外的像素，使其符合标准的3x3卷积在每一点。

这产生了一个中间图像，由于填充而产生的形状与输入相同，但是每个像素是3x3卷积的结果(因此每个像素控制了9项的加权和)。

现在，我们将在最后的3x3卷积中重复这一步骤，从我们的中间图像开始，从第一个3x3卷积开始。再一次，我们在顶部、底部和侧面放置一个像素，每一项输出都是通过9项输入的加权和来实现的。

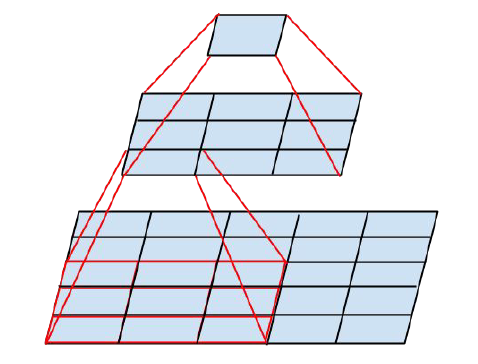

您在问题中提供的图表演示了这如何允许聚合5x5卷积的相同空间信息范围，但只是通过两个3x3卷积的两个加权和的不同集合来计算。要明确的是，计算是不一样的，因为系数的两个9d滤波器不一定要与系数的25d滤波器相同。它们可能是不同的权重，但它们可以顺序跨越相同的距离，原始图像的5x5卷积可以。

最后，我们可以看到，每个单位的输出在5x5的情况下，需要25个乘积运算。在顺序3x3的情况下，最终输出的每一个单元都需要前9个乘法-加法使第一个3x3卷积单元，然后9个乘法-加法使最终输出的单位。

关于“激活共享”的具体注释指的是，您只计算中间3x3卷积的值一次。每个单元都要花费9次操作，但是一旦创建了这些单元，您只需要多花9次就可以得到最终的输出单元。您不会重复为最终输出的每个单元创建第一个3x3卷积的工作。

这就是为什么它不被计算为每个输出单元需要81次操作。当您跳到最后3x3卷积输出的下一个(i，j)位置时，您将重复使用中间3x3卷积的一组像素，因此每次只需执行9个操作即可获得最终输出。

5x5输入的5x5填充卷积运算数为25 * 25。

第一个3x3填充卷积的运算数是25 * 9，然后再加上另一个3x3卷积的成本，所以总体上是25 *9+ 25 *9= 25 * 18。

这就是它们如何达到(25 * 25) / (25 * 18) = 25/18的比率。

碰巧，这也同样减少了参数的总数。

我认为关键是，原始图表(从纸张和您的问题)做了一个非常糟糕的工作，表明您将首先支付标准的3x3卷积成本，以创建整个原始的5x5输入的中间像素集，包括填充。然后在中间结果中运行第二个3x3卷积(这就是他们所说的重用激活的意思)。

这张图片让它看起来像是单独的，对于每个最终的输出像素，你会在整个3x3中间层的所有正确点周围滑动原来的3x3卷积，每次计算9项加权和(总共81次)，然后计算最后的9次加权和，得到单个像素的输出。然后回到原来的地方，把卷积点推到一个点上，然后重复。但是这是不正确的，也不会“重复使用”中间卷积层，相反，它将分别为最终输出层的每个单元重新计算它。

不过，总的来说，我同意这是超级非琐碎和难以想象的。这篇论文确实掩盖了它，并假定读者已经想到了许多上下文。

Answer 2

因此，首先，作者指出：

这样，我们最终得到了一个净(9+9) / 25×缩减的计算，通过这种因式分解得到了28%的相对增益。

他说得对:对于5x5滤波器，必须使用25 (5*5)个权重。对于两个3x3过滤器，您必须使用9+9 (3*3 + 3*3)单个权重。因此，使用两个3x3过滤器需要更少的参数。然而，您是对的，这并不意味着它需要更少的计算:乍一看，使用两个3x3过滤器需要更多的操作。

让我们比较给定n*n输入的两个选项的操作量。演练：

1. 计算给定输入((n - filtersize + 1)^2)上5x5滤波器的输出维数及其相应的操作
2. 计算第一个3x3过滤器的输出维(与上面相同的公式)及其相应的操作。
3. 计算第二个3x3滤波器的输出维及其相应的操作。

让我们从一个5x5输入开始：

1. (5 - 5 + 1)^2 = 1x1. So 1*1*25 operations = 25 operations
2. (5 - 3 + 1)^2 = 3x3. So 3*3*9  operations = 81 operations
3. (3 - 3 + 1)^2 = 1x1. So 1*1*9  operations = 9  operations
So 25 vs 90 operations. Using a single 5x5 filter is best for a 5x5 input.

接下来，6x6输入：

1. (6 - 5 + 1)^2 = 2x2. So 2*2*25 operations = 100 operations
2. (6 - 3 + 1)^2 = 4x4. So 4*4*9  operations = 144 operations
3. (4 - 3 + 1)^2 = 2x2. So 2*2*9  operations = 36  operations
So 100 vs 180 operations. Using a single 5x5 filter is best for a 6x6 input.

让我们先跳一步，8x8输入：

1. (8 - 5 + 1)^2 = 4x4. So 4*4*25 operations = 400 operations
2. (8 - 3 + 1)^2 = 6x6. So 6*6*9  operations = 324 operations
3. (4 - 3 + 1)^2 = 4x4. So 4*4*9  operations = 144 operations
So 400 vs 468 operations. Using a single 5x5 filter is best for a 8x8 input.

注意到模式了吗？给定输入大小为n*n，5x5过滤器的操作有以下公式：

(n - 4)*(n - 4) * 25

对于3x3过滤器：

(n - 2)*(n - 2) * 9 + (n - 4) * (n - 4) * 9

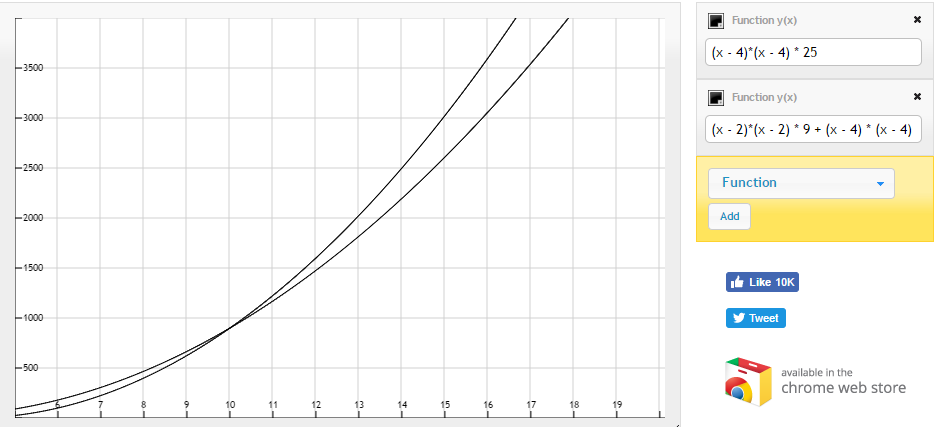

所以让我们把这些画成：

​

​

他们看起来很相交！正如您从上面的图表中可以看到的那样，从n=10到以后的两个3x3过滤器的操作数量似乎要少一些！

结论：似乎在n=10后使用两个3x3过滤器是有效的。此外，与单个5x5过滤器相比，无论n，对于两个3x3过滤器都需要调整较少的参数。

不过，这篇文章有点奇怪，它让人觉得在5x5过滤器上使用了两个3x3过滤器，原因很明显：

通过在相邻块之间共享权重，此设置清楚地减少了参数计数。 又一次利用平移不变性，用两层卷积结构代替完全连通的构件，这似乎是自然的。 如果我们想天真的幻灯片
