向venn图添加图例

Question

我正在使用库VennDiagram来绘制venn图。但此函数没有添加图例的功能，集合名称显示在或接近集合本身。

library(VennDiagram)
x <- list(c(1,2,3,4,5),c(4,5,6,7,8,9,10))
venn.diagram(x,filename="test.png",fill=c("#80b1d3","#b3de69"),
             category.names=c("A","B"),height=500,width=500,res=150)

​

​

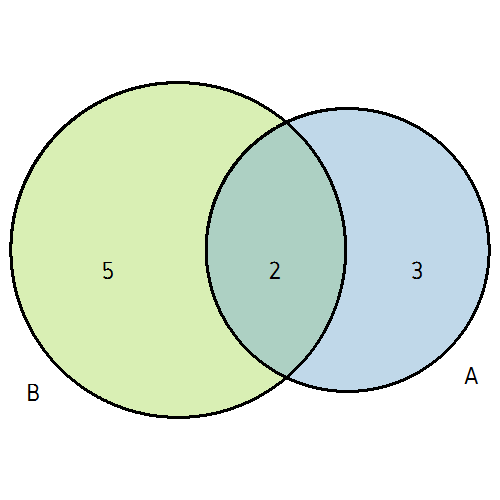

而且在很多场景中，过高的名字是一个问题，我希望有一个传奇代替。这个函数是建立在网格图形上的，我不知道网格绘图是如何工作的。不过，我还是想加入一个传奇。

查看venn.diagram函数，我发现最终绘制的对象是grob.list，它是一个gList对象，它使用grid.draw()绘制。

png(filename = filename, height = height, width = width,
    units = units, res = resolution)
grid.draw(grob.list)
dev.off()

我发现可以通过使用下面的代码修改venn.diagram函数来创建一个图例。

cols <- c("#80b1d3","#b3de69")
lg <- legendGrob(labels=category.names, pch=rep(19,length(category.names)),
                 gp=gpar(col=cols, fill="gray"),byrow=TRUE)

绘制对象lg

png(filename = filename, height = height, width = width,
    units = units, res = resolution)
grid.draw(lg)
dev.off()

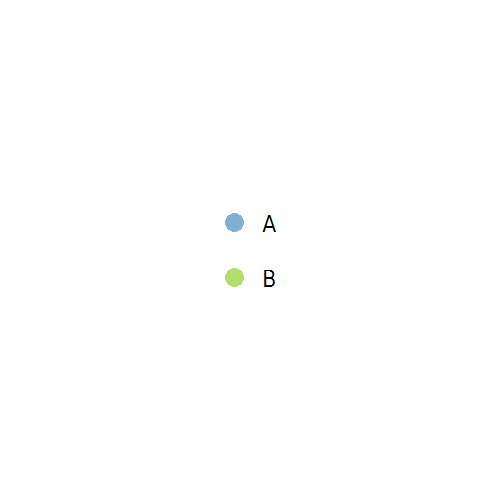

为了得到一个传奇

​

​

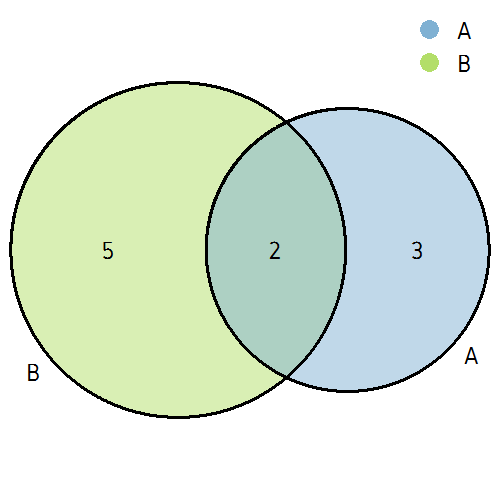

如何以可用的方式将venn图(gList)和图例(gTree，grob)放在一起？我希望能得到一些类似基本情节风格的东西：

​

​

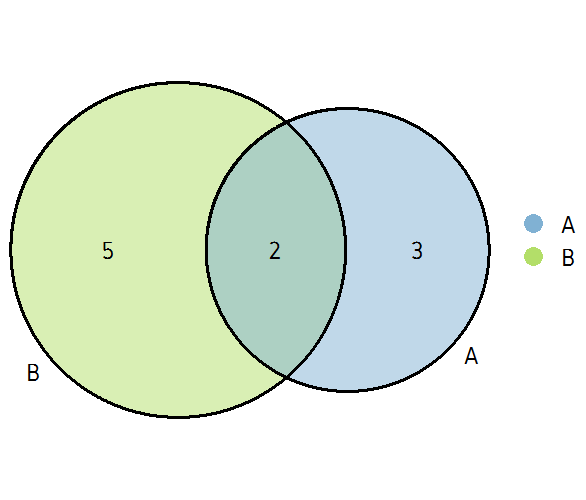

或者格格洛特风格

​

​

Answer 1

如果您想继续使用VennDiagram包并在途中学习一些grid：

准备图表和图例

library(VennDiagram)
x <- list(c(1,2,3,4,5),c(4,5,6,7,8,9,10))
diag <- venn.diagram(x,NULL,fill=c("#80b1d3","#b3de69"),
             category.names=c("A","B"),height=500,width=500,res=150)


cols <- c("#80b1d3","#b3de69")
lg <- legendGrob(labels=c("A","B"), pch=rep(19,length(c("A","B"))),
                 gp=gpar(col=cols, fill="gray"),
                 byrow=TRUE)

将图表转换为gTree

(如果有人知道的话，我很想找到更好的方法)

library(gridExtra)

g <- gTree(children = gList(diag))

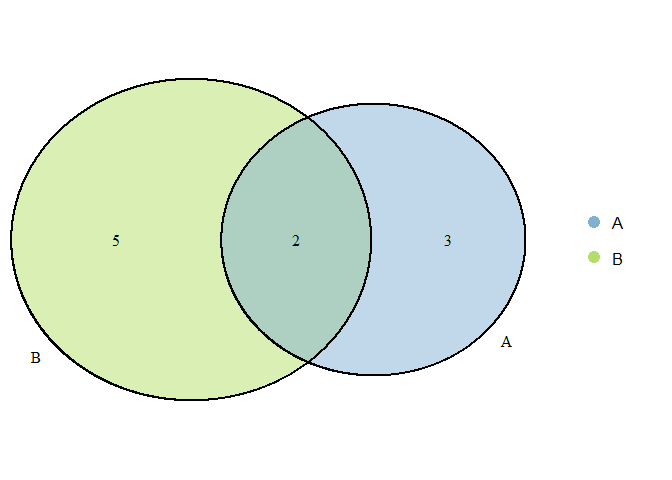

并排绘制两个gTree的

gridExtra::grid.arrange(g, lg, ncol = 2, widths = c(4,1))

​

​

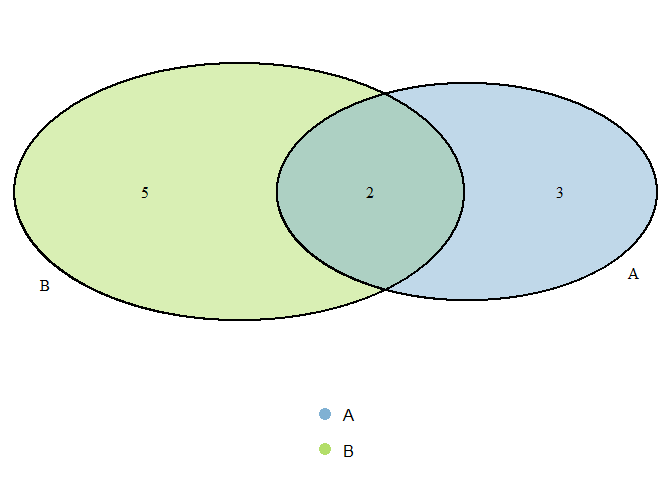

或者一个在另一个上面

grid.arrange(g, lg, nrow = 2, heights = c(4,1))

​

​

Answer 2

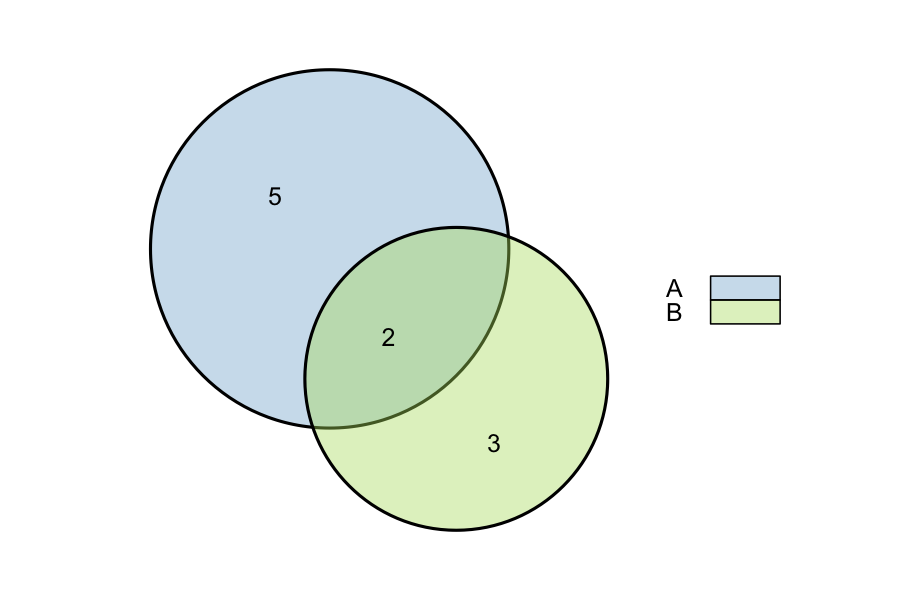

如果允许您使用VennDiagram以外的其他包，我建议使用eulerr包的代码如下：

library(eulerr)

vd <- euler(c(A = 5, B = 3, "A&B" = 2))
plot(vd, counts = TRUE,lwd = 2,
     fill=c("#80b1d3","#b3de69"),
     opacity = .7,
     key = list( space= "right", columns=1))

使用key，您可以定义图例位置和外观。

​

​

Answer 3

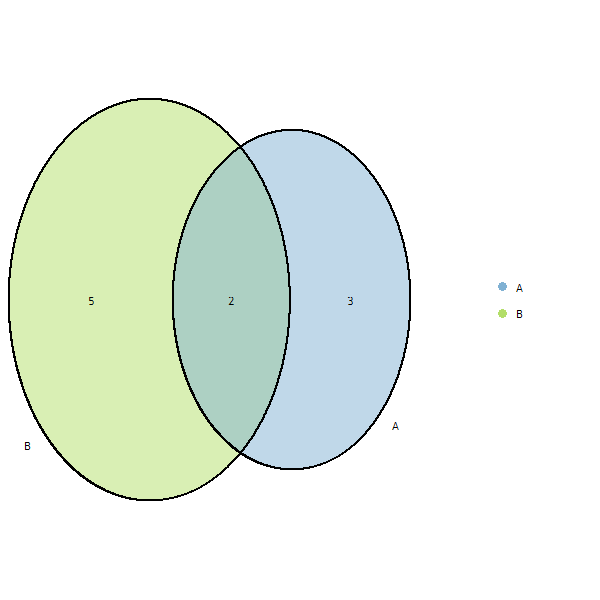

我也找到了一个解决方案，但是venn图区域不是方宽比。传说没有理想的间隔。

library(gridGraphics)

png("test.png",height=600,width=600)
grab_grob <- function(){grid.echo();grid.grab()}
grid.draw(diag)
g <- grab_grob()
grid.arrange(g,lg,ncol=2,widths=grid::unit(c(0.7,0.3),"npc"))
dev.off()

​

​
