应用于层的CATransform3DRotate不起作用

Question

你能告诉我为什么在我的例子中CATransform3DRotate不适合图层，它的蓝色图层在图像上。

​

​

我有自定义视图，在那里我画自然视图，我想动画改变月亮相位，将做在白色的圆层作为它的面具。我想在这里应用3D旋转是个好主意，但是由于某些原因，即使没有动画，它也不能工作，请给我建议一下我做错了什么？

    func drawMoonPhase(inRect rect:CGRect, inContext context: CGContext) {

    let moonShape = UIBezierPath(ovalIn: rect)
    moonShape.lineWidth = 4.0
    UIColor.white.setStroke()
    moonShape.stroke()
    moonShape.close()

    let moonLayer = CAShapeLayer()
    moonLayer.path = moonShape.cgPath
    moonLayer.opacity = 0
    self.layer.addSublayer(moonLayer)

    let circlePath = UIBezierPath(ovalIn: rect)
    UIColor.blue.setFill()
    circlePath.fill()
    circlePath.close()

    let circleShape = CAShapeLayer()
    circleShape.path = circlePath.cgPath
    circleShape.opacity = 0

    var transform = CATransform3DIdentity
    transform.m34 = -1 / 500.0

    transform = CATransform3DRotate(transform, (CGFloat(Double.pi * 0.3)), 0, 1, 0)
    circleShape.transform = transform

    moonLayer.mask = circleShape

}

提前感谢

编辑:也许我想弄清楚，我想要的效果如下：

​

Answer 1

转换发生在默认情况下位于中心的层的锚点周围。因此，在那里正在发生的事情是，形状围绕着自身旋转，没有可见的结果。:)

在这个层的布局中，你应该做的是使用cos和sin数学函数来确定你的月亮的x和y位置。

让我知道，如果你需要更多的洞察力，我将乐意帮助。

此外，请注意，您不需要2 shapeLayers的蓝月亮与白色的笔画。CAShapeLayer具有填充和笔画的属性，因此您可以简化代码。

根据新的信息，这是我的新答案：

我无法通过使用转换获得一个很好的效果，所以我决定手动编写掩码。其结果是：

/**
 Draw a mask based on the moon phase progress.

 - parameter rect: The rect where the mon will be drawn
 - parameter progress: The progress of the moon phase. This value must be between 0 and 1
 */
func moonMask(in rect: CGRect, forProgress progress: CGFloat)->CALayer {
    let path = CGMutablePath()
    let center = CGPoint(x: rect.midX, y: rect.midY)
    path.move(to: CGPoint(x: rect.midX, y: 0))

    let relativeProgress = (max(min(progress, 1), 0) - 0.5) * 2
    let radius = rect.width/2

    let tgX = rect.midX+(relativeProgress * (radius*4/3))
    path.addCurve(to: CGPoint(x: rect.midX, y: rect.maxY), control1: CGPoint(x: tgX, y: 0), control2: CGPoint(x: tgX, y: rect.maxY))
    path.addArc(center: center, radius: rect.width/2, startAngle: .pi/2, endAngle: .pi*3/2, clockwise: false)
    //path.closeSubpath()

    let mask = CAShapeLayer()
    mask.path = path
    mask.fillColor = UIColor.black.cgColor

    return mask
}

上面的函数绘制了一个造型器，可用作moonLayer的掩码。这一层将与一个进度参数相关，该参数将在函数中传递，其中1是满月，0是新月。

您可以将所有内容组合在一起以获得所需的效果，并且可以提取路径创建代码，以便在需要的情况下制作一个很好的动画。

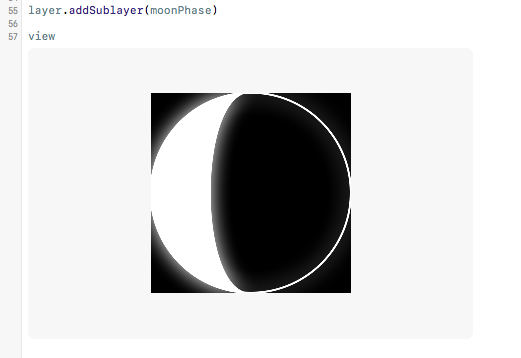

我希望这能回答你的问题。为了快速测试，我写了这个操场：

import UIKit

let rect = CGRect(origin: .zero, size: CGSize(width: 200, height: 200))

let view = UIView(frame: rect)
view.backgroundColor = .black
let layer = view.layer

/**
 Draw a mask based on the moon phase progress.

 - parameter rect: The rect where the mon will be drawn
 - parameter progress: The progress of the moon phase. This value must be between 0 and 1
 */
func moonMask(in rect: CGRect, forProgress progress: CGFloat)->CALayer {
    let path = CGMutablePath()
    let center = CGPoint(x: rect.midX, y: rect.midY)
    path.move(to: CGPoint(x: rect.midX, y: 0))

    let relativeProgress = (max(min(progress, 1), 0) - 0.5) * 2
    let radius = rect.width/2

    let tgX = rect.midX+(relativeProgress * (radius*4/3))
    path.addCurve(to: CGPoint(x: rect.midX, y: rect.maxY), control1: CGPoint(x: tgX, y: 0), control2: CGPoint(x: tgX, y: rect.maxY))
    path.addArc(center: center, radius: rect.width/2, startAngle: .pi/2, endAngle: .pi*3/2, clockwise: false)
    //path.closeSubpath()

    let mask = CAShapeLayer()
    mask.path = path
    mask.fillColor = UIColor.white.cgColor

    return mask
}

let moonLayer = CAShapeLayer()
moonLayer.path = UIBezierPath(ovalIn: rect).cgPath
moonLayer.fillColor = UIColor.clear.cgColor
moonLayer.strokeColor = UIColor.white.cgColor
moonLayer.lineWidth = 2
moonLayer.shadowColor = UIColor.white.cgColor
moonLayer.shadowOpacity = 1
moonLayer.shadowRadius = 10
moonLayer.shadowPath = moonLayer.path
moonLayer.shadowOffset = .zero

layer.addSublayer(moonLayer)

let moonPhase = moonMask(in: rect, forProgress: 0.3)
moonPhase.shadowColor = UIColor.white.cgColor
moonPhase.shadowOpacity = 1
moonPhase.shadowRadius = 10
moonPhase.shadowPath = moonLayer.path
moonPhase.shadowOffset = .zero

layer.addSublayer(moonPhase)

view

​

​
