用矩形表示白点

Question

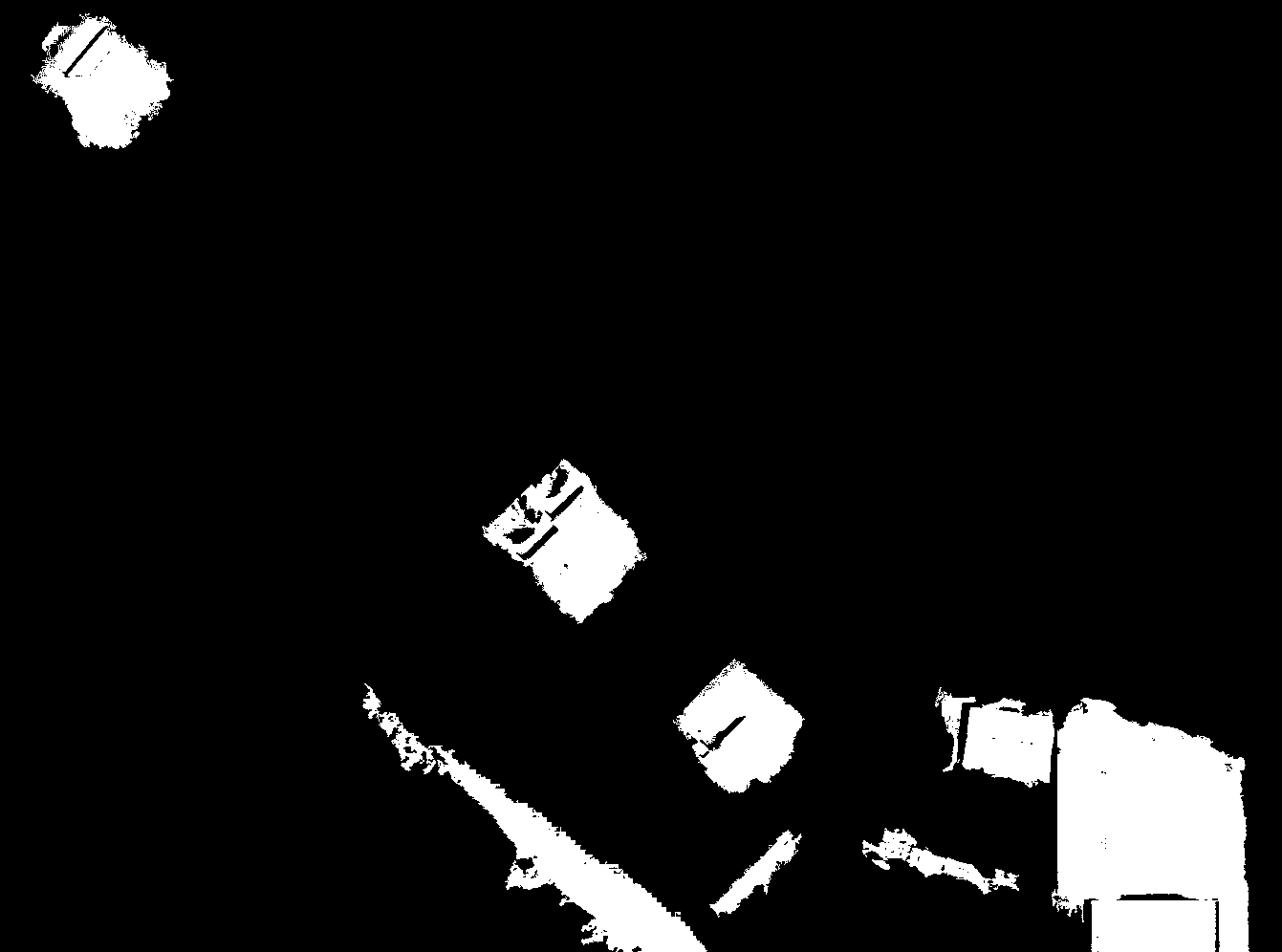

我有一个带有白点的二值图像：

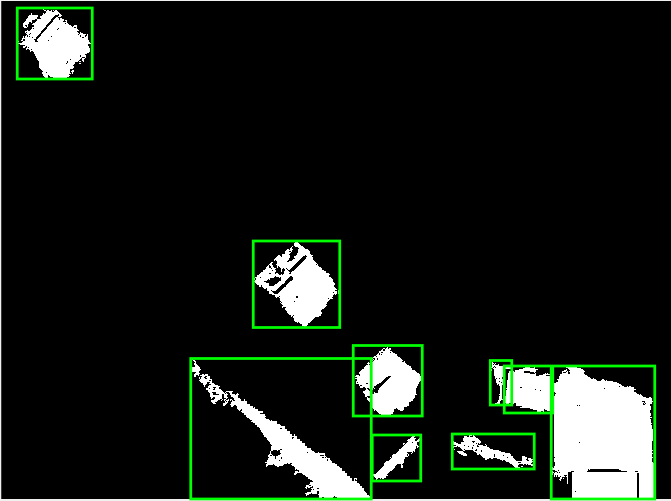

我想用一个大小相同的矩形来表示每个白点，如果可能的话，用相同的方向。有什么功能可以做到吗？我可以用RP检测每一个点：

​

Answer 1

我将计算最小的Feret直径(最短投影)与相应的角度，以及垂直投影。通常对应于最小的边框。

有关计算渡口直径的MATLAB代码，请参阅此处：http://www.crisluengo.net/archives/408

Answer 2

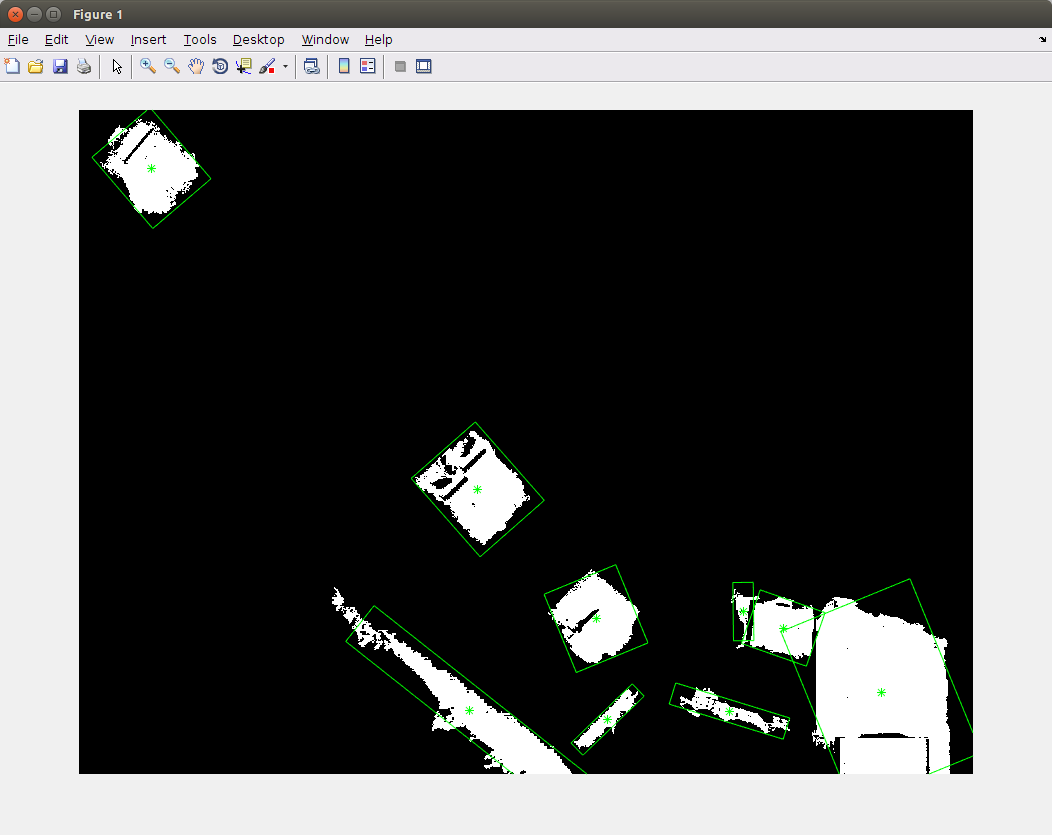

您可以尝试使用regionprops，如下所示：

I = imread('tHZhy.png');
stats = regionprops(I, 'centroid', 'Orientation', 'MajorAxisLength','MinorAxisLength',  'BoundingBox');
figure
imshow(I)
hold on
for i=1:length(stats)
    xc = stats(i).Centroid;
    ma = stats(i).MajorAxisLength/2;
    mi = stats(i).MinorAxisLength/2;
    theta = -deg2rad(stats(i).Orientation);
    dx = [-ma -mi; ma -mi; ma mi; -ma mi; -ma -mi];
    R = [cos(theta) -sin(theta); sin(theta) cos(theta)]; % rotation matrix
    x = xc + dx*R';
    plot(xc(1), xc(2), 'g*');
    plot(x(:, 1), x(:, 2), 'g');
end

请注意，结果并不完美，特别是对于方形对象。因此，其原因是当它沿着对角线方向时，主要维度是最大的。

​
