MFC CImageα混合出错

Question

我必须在一个图片控件上显示图像，该控件是两个PNG文件的组合，其中顶部图像在某些位置具有透明像素。

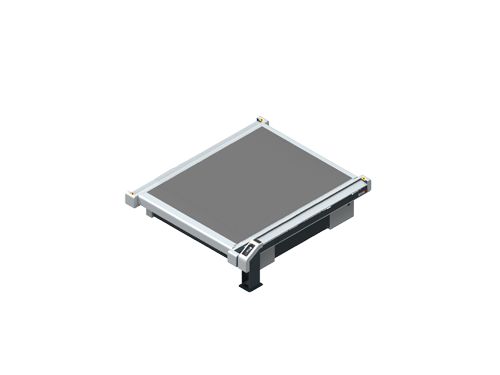

plotter.png的结果

​

​


​

​

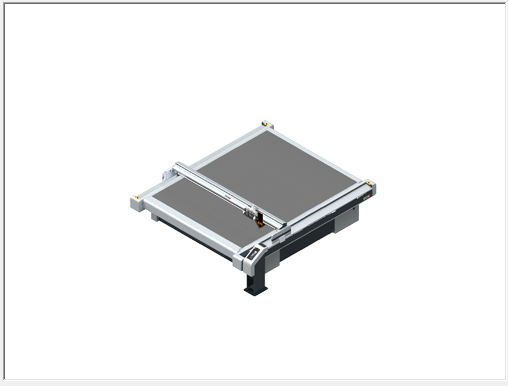

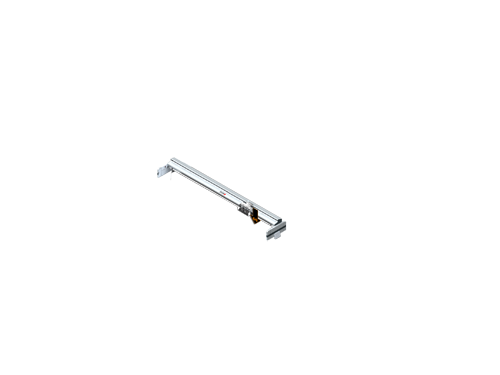

顶部的重叠显示为(注意栏上奇怪的白色轮廓)：

​

​

但应该是：

​

​

我为它编写的代码很简单，因为

    CImage image;
    if (FAILED(image.Load(L"plotter.png")))
        return false;

    CImage imageBar;
    if (FAILED(imageBar.Load(L"bar.png")))
        return false;

    imageBar.AlphaBlend(image.GetDC(), CPoint());
    image.ReleaseDC();


    ((CStatic*)GetDlgItem(IDC_PICTURE))->SetBitmap(image);

我阅读了阿尔法混合位图和BLENDFUNCTION结构上的MSDN文档，并做了一些实验。一个细节让我盯着我引用的课文：

当位图有一个阿尔法通道(即每像素α)时，设置此标志.请注意，API使用预乘alpha，这意味着位图中的红色、绿色和蓝色通道值必须与alpha通道值进行预乘。例如，如果alpha通道值为x，则红色、绿色和蓝色通道必须乘以x，并在调用之前除以0xff。

Alphablend使用预乘α，这意味着加载后，我必须转到位图上，并将每个像素乘以自己的alpha。所以我试着

for (int i = 0; i < imageBar.GetWidth(); i++)
{
    for (int j = 0; j < imageBar.GetHeight(); j++)
    {
        BYTE* ptr = (BYTE*) imageBar.GetPixelAddress(i, j);
        ptr[0] = (ptr[0] * ptr[3]) / 255;
        ptr[1] = (ptr[1] * ptr[3]) / 255;
        ptr[2] = (ptr[2] * ptr[3]) / 255;
    }
}

在AlphaBlend之前和我得到的仍然是不满意的：

那么，我如何才能得到一个正确的合成图像呢？

Answer 1

经过几天和一夜的绝望之后，我终于找到了一个类似于我尝试过的解决方案，但是在每个像素上增加了127个http://forums.codeguru.com/showthread.php?420631-setting-CImage-alpha-values&p=1560260#post1560260，这是一个有用的东西，但当时我还没有理解，也没有努力去理解它。因此，在AlphaBlend行之前，现在有：

for (int i = 0; i < imageBar.GetWidth(); i++)
{
    for (int j = 0; j < imageBar.GetHeight(); j++)
    {
        BYTE* ptr = (BYTE*)imageBar.GetPixelAddress(i, j);
        ptr[0] = ((ptr[0] * ptr[3]) + 127) / 255;
        ptr[1] = ((ptr[1] * ptr[3]) + 127) / 255;
        ptr[2] = ((ptr[2] * ptr[3]) + 127) / 255;
    }
}

现在所显示的图像很好地组成了。
