如何在matplotlib上编一个传奇故事？

Question

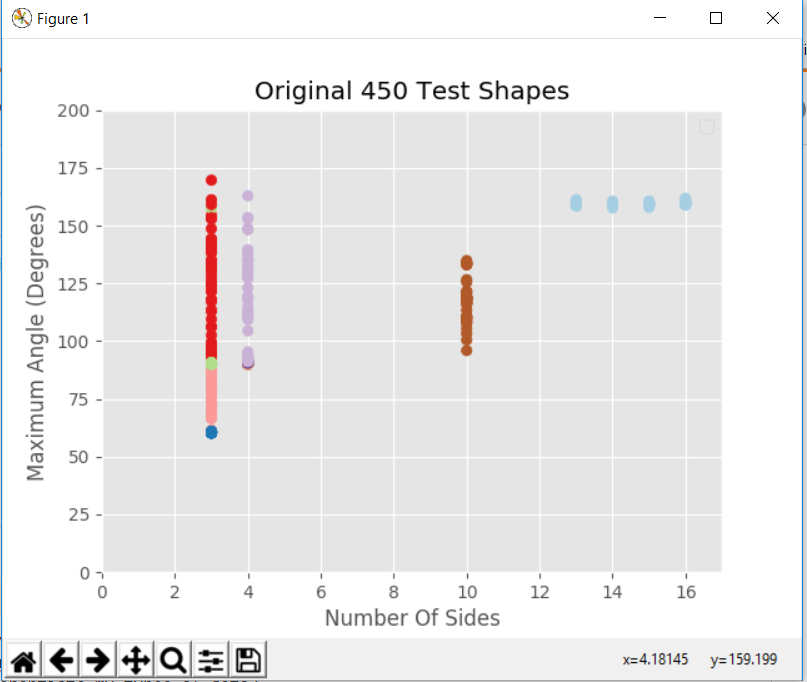

我在matplotlib上绘制了一个图表，并试图创建一个传奇。如何使matplotlib使用用于区分数据类型的颜色标记创建自己的图例？

我的数据是从csv文件中读取的，该文件包含每种形状的标签。

​

​

我的代码如下所示：

data_df = pd.DataFrame.from_csv("AllMixedShapes2.csv")
    X1 = np.array(data_df[features2].values)
    y1 = np.array(data_df[features3].values)

    plt.scatter(X1[:, 0],y1, c=y, cmap=plt.cm.Paired)
    plt.axis([0, 17, 0, 200])
    plt.ylabel("Maximum Angle (Degrees)")
    plt.xlabel("Number Of Sides")
    plt.title('Original 450 Test Shapes')

    plt.legend()
    plt.show()

我试过这样做：

handles, labels = ax.get_legend_handles_labels()
ax.legend(handles, labels)

但是我不断地发现这个错误：

    handles, labels = ax.get_legend_handles_labels()
UnboundLocalError: local variable 'ax' referenced before assignment

编辑：

我试过这个：

features_of_labels = ["Circle", "Equilateral Triangle", "Right Angle Triangle",
                     "Obtuse Triangle", "Acute Triangle", "Square", "Rectangle",
                     "Parallelogram", "Seal"]

data_df = pd.DataFrame.from_csv("AllMixedShapes2.csv")
X1 = np.array(data_df[features2].values)
y1 = np.array(data_df[features3].values)
l = np.array(data_df[features_of_labels].values)

但我得到了以下错误: KeyError：“圆圈‘等边三角形’‘直角三角形’‘钝三角’\n‘急性三角形’方形‘矩形’平行四边形‘’封条‘不在索引中”

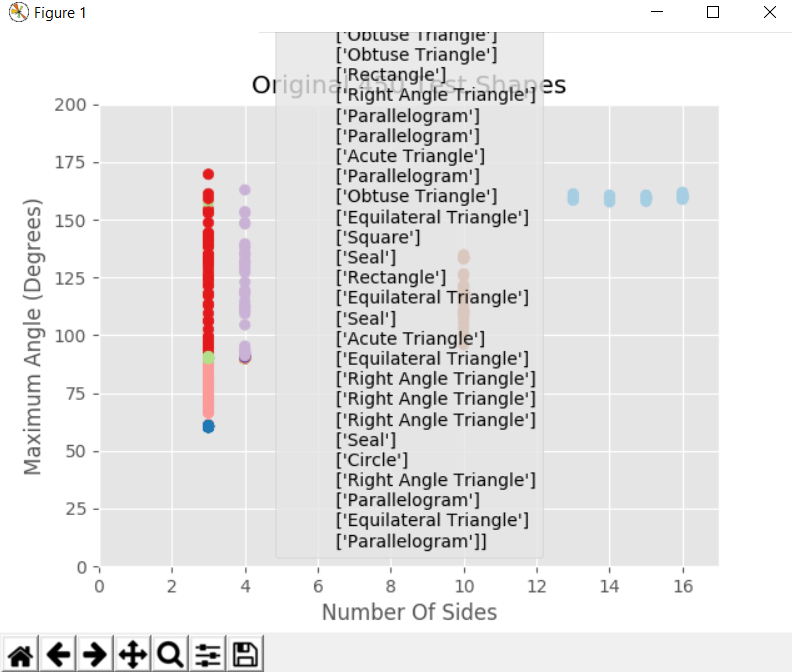

但是，如果我将features_of_labels更改为header和header = ["Label"]，它会正常工作，但会打印出每个标签，如下一张图片所示。

​

​

Answer 1

下面是一个示例：

import matplotlib.patches as mpatches
import matplotlib.pyplot as plt


# data for example
y1 = [i for i in range(10)]
y2 = [i for i in range(10)]
colors = ['m','b','g','m','b','g','m','b','g','g']
lables = ['m','b','g','m','b','g','m','b','g','g']

plt.scatter(y1, y2,c=colors, cmap=plt.cm.Paired)

# Match colors and labels，remove duplicates
colors_lables = zip(colors, lables)
colors_lables = list(set(colors_lables))
lables = [lable for color,lable in colors_lables]

# create some patchs of colors
lables_patchs = []
for item in c_l:
    add_patch = mpatches.Patch(color=item[0], label=item[1])
    lables_patchs.append(add_patch)

plt.legend(lables_patchs, lables)

plt.show()

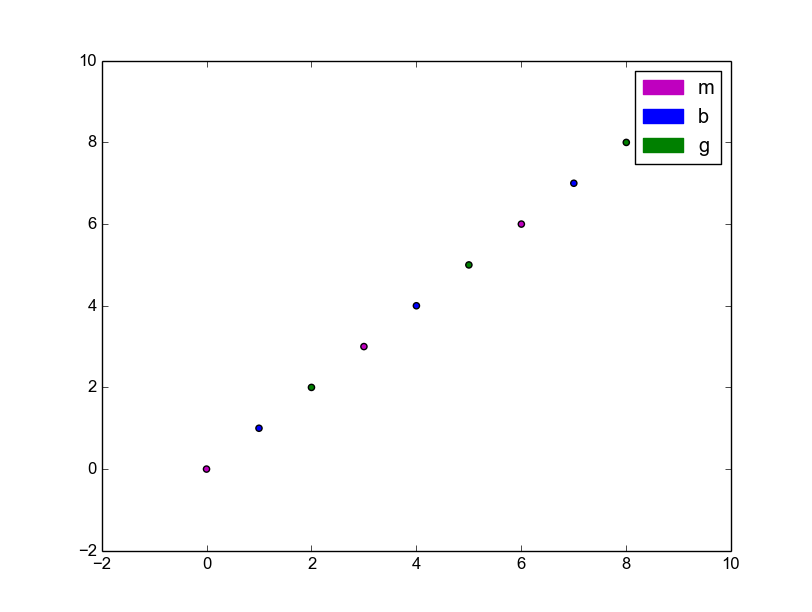

我们得到的照片是：

​

您可以匹配您的颜色和标签，删除重复，并创建一些补丁的颜色为您的传奇。

此外，您还可以为您的传奇画一些颜色点。

lables_patchs = []
for item in c_l:
    # here, use scatter()
    add_patch = plt.scatter([],[],color=item[0], label=item[1])
    lables_patchs.append(add_patch)

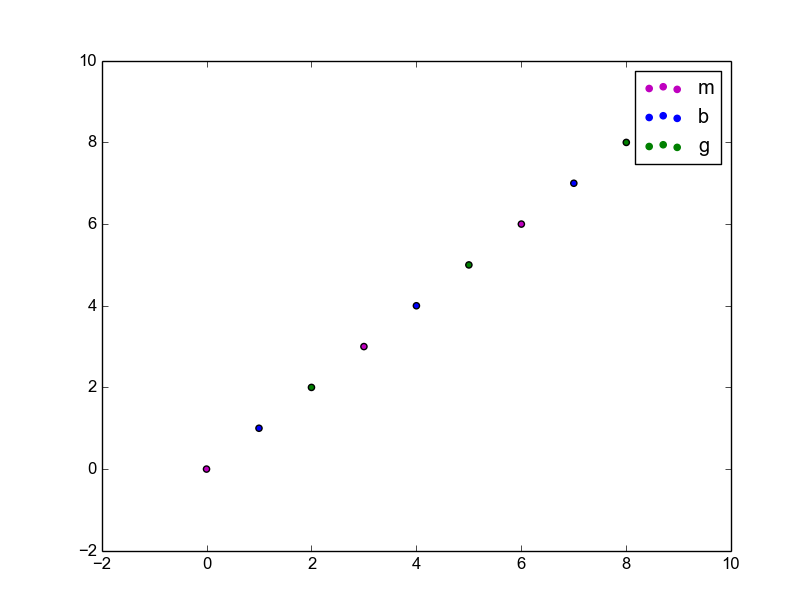

你会得到：

​
