用ISE合成全加器

Question

我写了一个简单的全加器，它使用了2个加法器和一个OR门。VHDL代码非常简单

library ieee;
use ieee.std_logic_1164.all;

entity ha is
  port( x: in std_logic;
      y: in std_logic;
      s: out std_logic;
      c: out std_logic);
end;
architecture x of ha is
begin
  s <= x xor y;
  c <= x and y;
end;

和

library ieee;
use ieee.std_logic_1164.all;

entity fa is
  port( a: in std_logic;  b: in std_logic;  cin: in std_logic;
      sum: out std_logic;  cout: out std_logic);
end;
architecture y of fa is
  component ha port( x: in std_logic; y: in std_logic;
                   s: out std_logic; c: out std_logic);
  end component;
  signal im1, im2, im3: std_logic;
begin
  ha1: ha port map( x=>a, y=>b, s=>im1, c=>im2 );
  ha2: ha port map( x=>im1, y=>cin, s=>sum, c=>im3 );
  cout <= im3 or im2;
end;

然而，合成器的输出显示有两个异或门。半加法器的OR门和其他的在哪里？

=========================================================================
*                       Advanced HDL Synthesis                          *
=========================================================================
Advanced HDL Synthesis Report

Macro Statistics
# Xors                                                 : 2
1-bit xor2                                            : 2

=========================================================================

另外，FA的RTL原理图是正确的，然而，半加法器的RTL原理图是奇怪的！y端口不存在，并且存在数据1:0。那是什么意思？

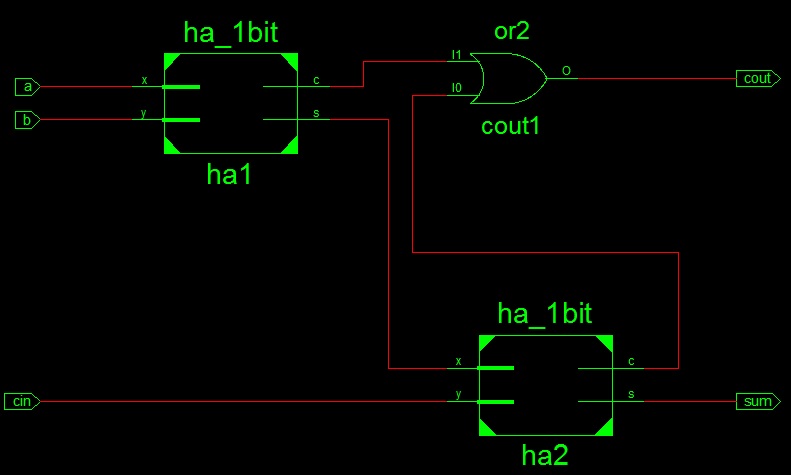

FA：

​

​

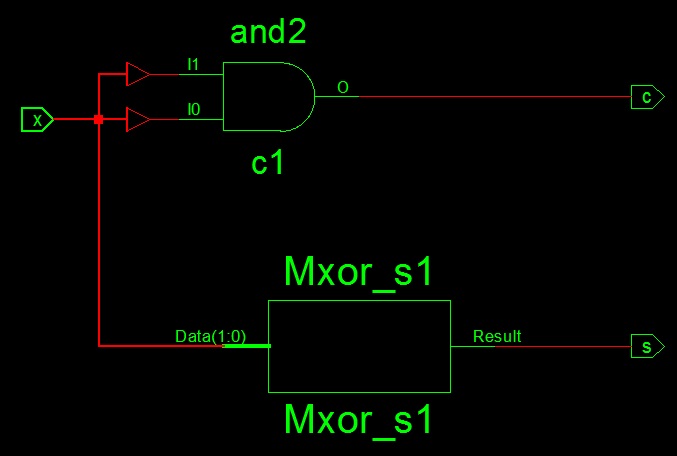

哈：

​

​

Answer 1

我见过Vivado合成器定期从宏观统计数据中删除一些东西。宏报告对FPGA设计没有真正意义，因为所有的逻辑都将映射到LUTs中。在这种情况下，您的基本和/或门似乎不被认为是宏，但是XOR是(它是示意图中的框而不是逻辑符号)。

至于你的半加法器原理图，这些工具已经将你的两个单位输入端口组合成一个两位总线。在and门前的三角形是在那辆公共汽车上敲击，把两个比特中的一个拉出来。这只是表达相同事物的另一种方式。
