利用matlab挤压二维轮廓线

Question

我在Matlab上有一个二维轮廓，定义在两个坐标向量中，x和y。我想为这个轮廓指定一个厚度，以便‘挤压它’并将它转换成一个三维曲面。就像CAD程序可以将二维轮廓挤压成三维形状一样。

这张照片完美地解释了这一点：

​

​

有人能引导我朝正确的方向前进吗？

谢谢!

Answer 1

@Dev-iL是对的。你可以很容易地做到这一点：

x = randi(100,1,5);
y = randi(100,1,5);
x = x([1:end 1]);
y = y([1:end 1]);
bw = poly2mask(x,y,100,100);
figure;
subplot(121);
plot(x,y)
[xg,yg] = meshgrid(1:100);
zg = bw * 2;
subplot(122);
surf(xg,yg,zg,'EdgeColor','none','FaceColor','interp','FaceLighting','gouraud')
material shiny

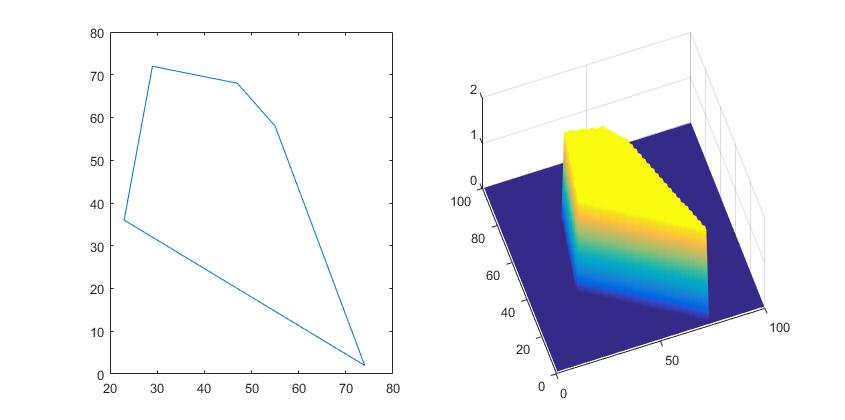

你得到的是：

​
