在曲线下添加颜色，使用AxesSubplot对象(matplotlib & tkinter)

Question

我使用matplotlib模块来绘制tkinter窗口中的图形。我使用AxesSubplot对象来配置图形的样式。

我的问题是:如何用这个对象(AxesSubPlot对象)在图形的曲线下绘制颜色？这是我用来配置和绘制图形的代码：

def graph_handle(self):

    canvas = matplotlib.backends.backend_tkagg.FigureCanvasTkAgg(self.__fig, master=self.__SettingsFrame)
    canvas.show()
    canvas.get_tk_widget().pack(side=BOTTOM, fill=BOTH, expand=True)

    self.__axes = self.__fig.add_subplot(1,1,1,axisbg='#221E1E')
    self.__axes.plot([0])
    self.__axes.spines['bottom'].set_color('black')
    self.__axes.spines['top'].set_color('white')
    self.__axes.spines['left'].set_color('#221E1E')
    self.__axes.spines['right'].set_color('#221E1E')
    self.__axes.xaxis.label.set_color('#221E1E')
    self.__axes.tick_params(axis='x', colors='black')
    self.__axes.tick_params(axis='y', colors='#221E1E')

    self.__fig.gca().clear()
    self.__fig.gca().plot([0], [0])
    self.__fig.canvas.draw()

当然，我在代码和其他东西中有tkinter设置，如果您认为它是相关的，请将其写在注释中，我会添加。

谢谢。

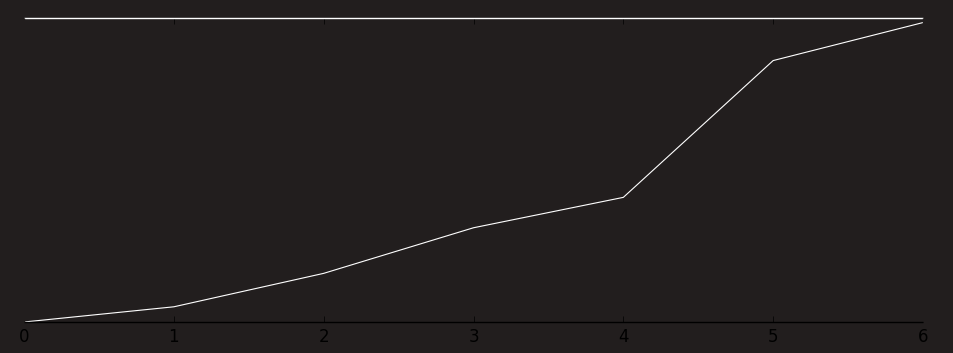

编辑:到目前为止，代码提供了以下图表：

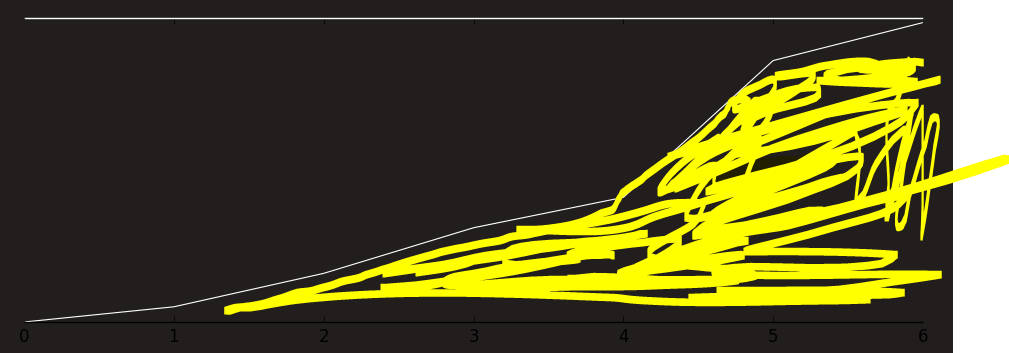

我想在曲线下添加颜色(在曲线和向下轴之间)(对不起，糟糕的绘图，这只是一个演示)：

​

Edit2：

这是每当要绘图的数组被更新时调用的函数(即，当我需要更新图形时，因为数组中有更多的值要绘制)：

def update_plot(self, txnamount):

    self.__GraphPlot[0].append(self.__TransactionsCurrently)
    self.__GraphPlot[1].append(self.__WalletBalance+txnamount)

    self.__axes.fill_between(self.__GraphPlot[0], self.__GraphPlot[1], facecolor="yellow")

    self.__fig.gca().clear()
    self.__fig.gca().plot(self.__GraphPlot[0], self.__GraphPlot[1], color="white", linewidth=0.8)
    self.__fig.canvas.draw()

Answer 1

您需要使用Axes.fill_between。在matplotlib页面上有一个很好的例子。

在这种情况下，您可以使用

self.__axes.fill_between(x,y, facecolor='yellow')

其中x和y是要绘制的数组。
