如何绘制一个GLCanvas？

Question

我希望在3D OpenGL视图上绘制一个HUD，但是似乎在我的面板中完成的任何绘图都会被忽略，尽管它已经完成了。

这是一些基本代码。

MyFrame；

public class MyFrame extends JFrame{
    private static final long serialVersionUID = 1L;
    public MyFrame(Labyrinth l){
        super();
        this.setTitle("My Frame");
        this.setSize(512, 384);
        this.setContentPane(new MyPanel());
        //this.setVisible(true);//If needed here.
    }
}

MyPanel；

public class MyPanel extends JPanel {
    private static final long serialVersionUID = 1L;
    public MyPanel(){
        super();
        this.setLayout(new BorderLayout());
        MyCanvas mc=new MyCanvas(l);
        mc.setFocusable(false);
        this.add(this.mc, BorderLayout.CENTER);
        //this.revalidate();//Doesn't seem needed in the instanciation.
    }
    public void paintComponent(Graphics g){
        super.paintComponent(g);
        this.mc.repaint();
        g.setColor(new Color(128,128,128));
        g.fillRect(0, 0, this.getWidth()/2,this.getHeight()/2);
        //top-left quarter should be greyed away.
    }
}

MyCanvas；

public class MyCanvas extends GLCanvas{
    private static final long serialVersionUID = 1L;
    public MyCanvas(){
        super(new GLCapabilities(GLProfile.getDefault()));
    }
}

这幅画正在进行中，但没有在视图中显示出来。我已经尝试过重写重画图()、画图(图形)、paintComponent(图形)和update()。有人说，在“重量级”部件上进行绘画是很复杂的，我要么直接在组件中画，要么使用另一种类型。我显然需要GLCanvas来显示3D渲染，同时它似乎不提供绘制覆盖层的工具。有人告诉我只需在JFrame的glassPane中画我的画，但是这似乎有点过火了，而且有人告诉我不要在glassPane上玩，所以我不打算这么做。

我在绘画中看到了许多主题，但我无法确定在重写这样或那样的方法时哪一个是正确的，我甚至不知道是否或哪种方法应该覆盖。是否有一种明显的方式，我会错过让我的简单JPanel绘画显示在它的GLCanvas组件上？

Answer 1

首先，我真的不建议通过这些方法获得HUD。正如我所能想象的那样，这很伤人的表现。当然，我从来没有尝试过像这样混合Java、OpenGL和AWT的图形。

现在，不要使用将这些类与管道胶带放在一起的方法，而是考虑使用JLayeredPane。

JLayeredPane layeredPane = new JLayeredPane();

layeredPane.add(new MyCanvas());
layeredPane.add(new MyPanel());

frame.add(layeredPane);

现在，重要的是您必须手动设置两个组件的界限：

canvas.setBounds(x, y, width, height);
panel.setBounds(x, y, width, height);

如果没有，您最终会遇到与以前相同的问题：

这幅画正在进行中，但未在视图中显示

为了演示它是否有效，我创建了这个类似于您的TestPanel的小型MyPanel类。

public static class TestPanel extends JPanel {
    private Color color;

    public TestPanel(Color color) {
        this.color = color;
    }

    @Override
    public void paintComponent(Graphics g) {
        g.setColor(color);
        g.drawRect(0, 0, getWidth() - 1, getHeight() - 1);
    }
}

然后创建两个实例，如下所示：

JPanel panel1 = new TestPanel(new Color(255, 0, 0));
panel1.setBounds(25, 25, 100, 100);

JPanel panel2 = new TestPanel(new Color(0, 0, 255));
panel2.setBounds(75, 75, 100, 100);

然后将它们添加到JLayeredPane中，并将其添加到JFrame中，我们可以看到以下内容：

​

​

Answer 2

我发现使用JFrame玻璃面板是一个很好的解决方案，我用它在3D图形之上绘制调试文本，我没有遇到任何问题。使用玻璃面板方法比使用JLayeredPane更方便，因为3D面板的调整将为您处理。注意，3D图形必须在GLJPanel组件中绘制，否则分层不能工作(相对于不是Swing组件的GLCanvas )。paintComponent(Graphics g)将以与GLJPanel的帧速率相同的速率调用.请注意，默认情况下，玻璃窗格是隐藏的，因此必须在其上调用setVisible(true)。

import javax.swing.JFrame;
import com.jogamp.opengl.awt.GLJPanel;
// ...

public class ApplicationWindow extends JFrame {
  public ApplicationWindow(String title) {
    super(title);
    GLCapabilities gl_profile = new GLCapabilities(GLProfile.getDefault());
    GLJPanel gl_canvas = new GLJPanel(gl_profile);
    // ... code here to draw the graphics (supply a GLEventListener to gl_canvas)

    setContentPane(gl_canvas);
    StatusTextOverlayPanel myGlassPane = new StatusTextOverlayPanel();
    setGlassPane(myGlassPane);
    myGlassPane.setVisible(true);
    setVisible(true);
  }

  class StatusTextOverlayPanel extends JComponent {
    @Override
    public void paintComponent(Graphics g) {
      super.paintComponent(g);
      Graphics2D g2d = (Graphics2D) g;
      g2d.setFont(new Font(Font.MONOSPACED, Font.PLAIN, 14));
      g2d.setPaint(Color.BLACK);
      String statusText = String.format("C-elev: %.2f S-view %.2f D-view %.2f", 1459.0, 17.0, 2.574691);
      g2d.drawString(statusText, 10, 20);
    }
  }
}

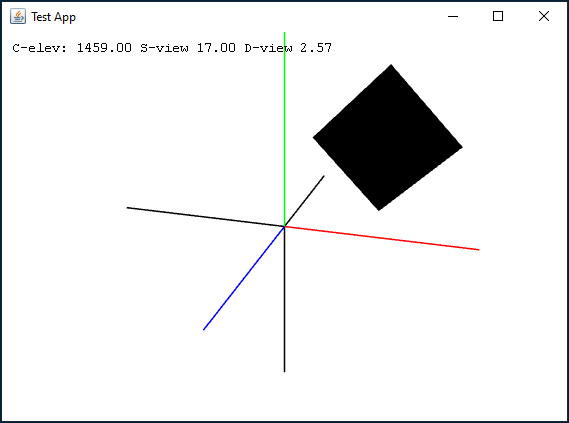

下面是一个示例，说明它可能是什么样子(您需要额外的代码来绘制轴和所示的正方形)

​

​
